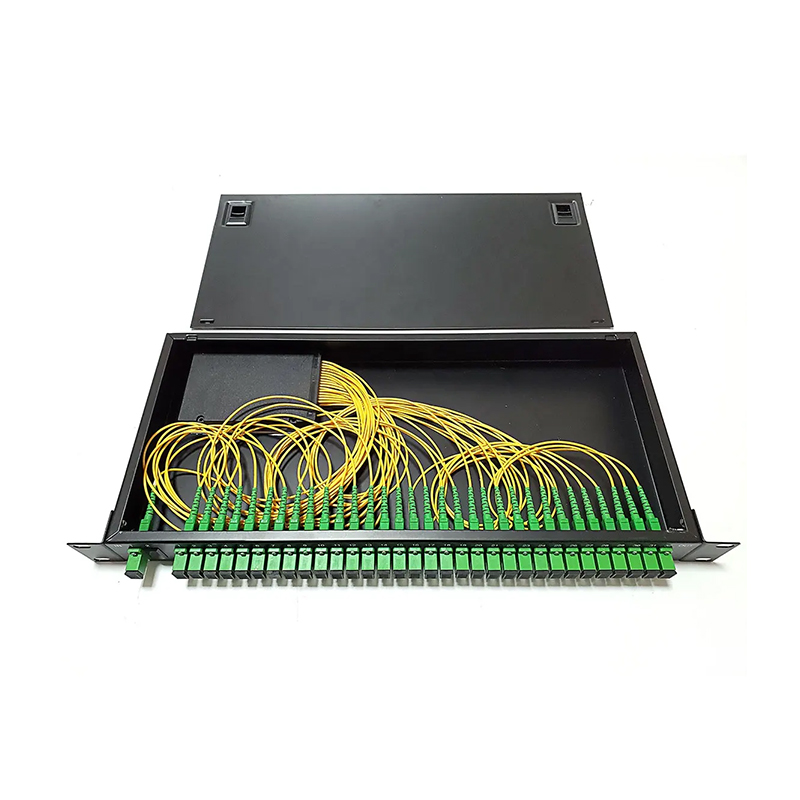

Rozdzielacz światłowodowy PLC do montażu w stojaku

The Sterownik światłowodowy PLC montowany w stojaku Splitter (planarny falowód optyczny) jest pasywnym urządzeniem optycznym instalowanym w standardowej 19-calowej szafie komunikacyjnej. Jego podstawową funkcją jest podział pojedynczego wejściowego sygnału optycznego na wiele portów wyjściowych (takich jak 1x4, 1x8, 1x16, 1x32, 1x64). Jego rdzeń opiera się na obwodach falowodowych na podłożu kwarcowym w celu uzyskania rozszczepienia, charakteryzując się precyzyjnym współczynnikiem podziału, nieczułością na długość fali (1260-1650nm) i niskimi stratami związanymi z polaryzacją.

1. Struktura fizyczna i właściwości
Obudowa: Metalowa obudowa o standardowej szerokości szafy 19-calowej (zwykle wysokość 1U lub 2U) z dobrym odprowadzaniem ciepła i ekranowaniem elektromagnetycznym.
Konstrukcja modułowa: Zwykle zawiera wiele niezależnych modułów rozdzielacza PLC (takich jak karta rozszerzeń lub typ tacki), umożliwiając elastyczną konfigurację i rozbudowę.
Port: Porty wejścia/wyjścia to standardowe adaptery światłowodowe (takie jak SC/UPC, LC/UPC) umieszczone z przodu panelu w celu ułatwienia obsługi. Konfiguracja portu jest wyraźnie oznaczona (np.: IN, OUT1-OUTn).
Typ pigtaila: Połączenia wewnętrzne zwykle wykorzystują odporny na zginanie światłowód jednomodowy (taki jak G.657.A1/A2).
Instalacja: Należy zastosować uszy do montażu w stojaku zgodne ze standardem EIA-310-D i przymocować je do 19-calowej szafy komunikacyjnej/szafy za pomocą śrub.
Zaleta Goshining: konfigurowalne konfiguracje portów i współczynniki podziału w celu dostosowania do topologii sieci.

2. Kluczowe parametry wydajności optycznej
Współczynnik podziału: wyraźny współczynnik podziału (np. 1:4, 1:32).
Długość fali roboczej: Zwykle obsługuje zakres od 1260 nm do 1650 nm, obejmujący główne okna komunikacyjne światłowodu jednomodowego (pasma O/E/S/C/L).
Tłumienie wtrąceniowe: nieodłączne tłumienie sygnału przechodzącego przez rozdzielacz. Typowa wartość wzrasta wraz ze wzrostem współczynnika podziału (na przykład: 1x8 to około 10,5 dB ± 0,8 dB).
Jednorodność: Maksymalna różnica w tłumieniu wtrąceniowym pomiędzy każdym portem wyjściowym (typowa wartość: ≤1,0 dB).
Strata zależna od polaryzacji: Zmiana straty spowodowana zmianą stanu polaryzacji światła wejściowego (typowa wartość: ≤0,2dB).
Kierunkowość: Izolacja pomiędzy portem wejściowym a portem wyjściowym (typowa wartość: ≥55dB).
Strata odbiciowa: Stosunek odbitej mocy optycznej na porcie wejściowym do padającej mocy optycznej (typowa wartość dla interfejsu UPC: ≥50dB).
Zakres temperatury roboczej: Typowo -40°C do 85°C (lub -5°C do 70°C).
Zakres temperatury przechowywania: Typowo -40°C do 85°C.
Doskonała jakość: rygorystyczne testy zapewniają wiodącą w branży spójność i trwałość.

3. Główne zalety
Integracja o dużej gęstości: Zintegruj dużą liczbę portów odgałęzionych w ograniczonej przestrzeni w szafie, aby zoptymalizować wykorzystanie przestrzeni.
Scentralizowane zarządzanie: ułatwia ujednolicone okablowanie, konserwację i zarządzanie w centralnej maszynowni, optycznej przełącznicy (ODF) lub stacji bazowej.
Wysoka niezawodność: technologia chipów PLC jest dojrzała, konstrukcja jest stabilna, nie ma ruchomych części, a żywotność jest długa.
Możliwość dostosowania do środowiska: Solidna obudowa zapewnia dobrą ochronę fizyczną i stabilność temperaturową.
Dobra spójność: technologia PLC zapewnia, że ​​tłumienie i charakterystyka długości fali każdego kanału są bardzo spójne.
Szerokie pasmo robocze: Obsługuje obecne i przyszłe długości fali komunikacji światłowodowej głównego nurtu.

4. Typowe scenariusze zastosowań
Światłowód do domu (sieć FTTH/PON): Realizuj dystrybucję sygnału z pojedynczego światłowodu zasilającego do wielu użytkowników (ONU) w biurze centralnym (strona OLT) lub optycznym punkcie dystrybucji (optyczny punkt rozgałęzienia w ODN) (powszechnie używane 1310/1490/1550nm).
Transmisja optyczna telewizji kablowej (CATV): dystrybucja sygnałów transmisji w łączu w dół w węzłach optycznych (powszechnie używana długość fali 1550 nm).
Światłowodowa sieć lokalna (LAN) i centrum danych: Używane do dystrybucji sygnału w szkieletowych włóknach optycznych.
Rozproszony system antenowy (DAS): rozprowadza przenoszone optycznie sygnały RF do wielu anten.
Testowanie i monitorowanie: Rozprowadzaj sygnały do ​​wielu urządzeń testowych lub punktów monitorowania jednocześnie.

5. Uwagi dotyczące instalacji i wdrażania
Przestrzeń w szafce i odprowadzanie ciepła: Zaplanuj odpowiednią ilość miejsca w szafie (pozycja U) i upewnij się, że szafka jest dobrze wentylowana.
Zarządzanie światłowodami: Użyj narzędzi, takich jak pierścienie do zarządzania kablami i korytka światłowodowe, aby ułożyć pigtaile wejściowe/wyjściowe w uporządkowany sposób, aby uniknąć nadmiernego zginania (promień gięcia ≥ 30 mm) i wytłaczania, aby zapobiec dodatkowym stratom lub uszkodzeniom. Zarezerwuj odpowiednią długość światłowodu na potrzeby konserwacji.
Czyszczenie portu: Przed zainstalowaniem połączenia użyj profesjonalnych narzędzi do czyszczenia światłowodów, aby oczyścić powierzchnię końcową złącza światłowodowego i wnętrze adaptera rozgałęźnika, aby uniknąć zanieczyszczenia kurzem, które powoduje zwiększone straty lub awarie połączenia.
Operacja połączenia: Dopasuj typ adaptera (np. SC/LC) i typ końcówki (np. UPC/APC), aby upewnić się, że wtyczka jest całkowicie włożona do adaptera i zablokowana na miejscu.
Identyfikacja na etykiecie: Wyraźnie oznacz odpowiednie powiązania i przeznaczenie portów wejściowych i wyjściowych, aby ułatwić przyszłą konserwację i rozwiązywanie problemów.
Weryfikacja testu: Po instalacji użyj miernika mocy optycznej i stabilnego źródła światła, aby przeprowadzić kompleksowy test utraty łącza, aby sprawdzić, czy wydajność rozdzielacza i całego łącza spełniają standardy.

6. Odpowiednie normy i certyfikaty
Projektowanie, produkcja i testowanie rozdzielaczy PLC montowanych w szafie zwykle odbywa się zgodnie z międzynarodowymi i branżowymi standardami, w tym między innymi:
Telcordia GR-1209-CORE / GR-1221-CORE
IEC 61300-3 (seria norm)
IEC 61753-1 i IEC 61753-021-2 / 021-3
TIA/EIA-455-B (seria FOTP)
ITU-T G.671
RoHS (dyrektywa w sprawie ograniczenia stosowania substancji niebezpiecznych)
