Jak wybrać zamknięcie złącza światłowodowego?

Wybór odpowiedniego zamknięcia spawu światłowodowego sprowadza się do cztery podstawowe czynniki: środowisko instalacji, konfiguracja wejścia kabla, pojemność włókien i metoda uszczelniania . Zrób to dobrze, a otrzymasz zamknięcie, które chroni złącza przez 20 lat. Zrozum ich źle, a wnikanie wilgoci lub awaria mechaniczna może spowodować awarię całego segmentu sieci. W tym przewodniku omówiono każdy czynnik wraz z konkretnymi danymi, które pomogą Ci podjąć właściwą decyzję.

Co to jest Zamknięcie złącza światłowodowego i dlaczego wybór ma znaczenie?

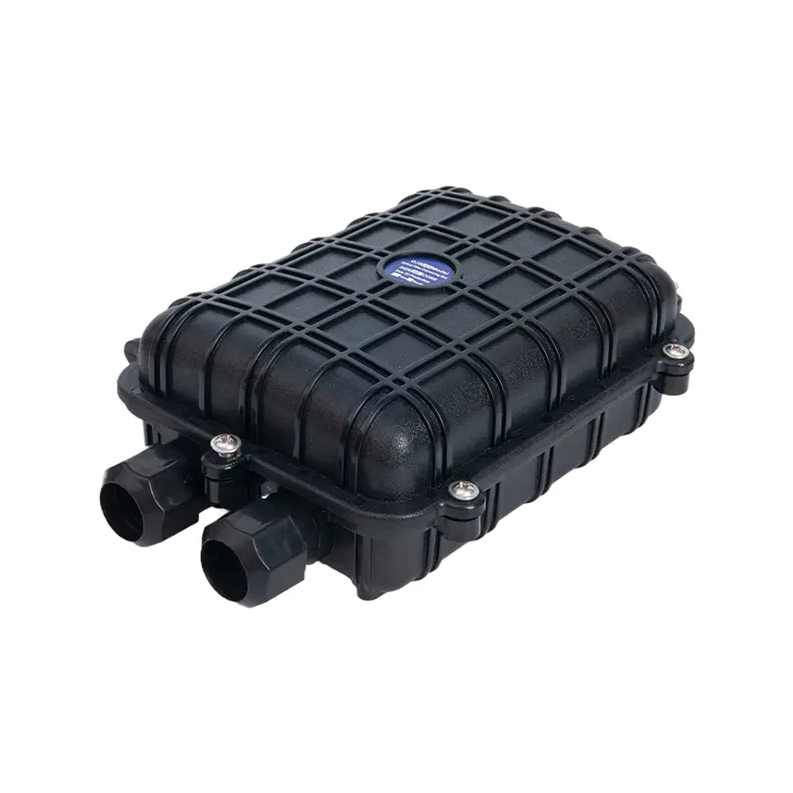

Zamknięcie złącza światłowodowego (FOSC) to szczelna obudowa, która chroni złącza światłowodowe przed szkodliwym działaniem środowiska — wilgocią, kurzem, promieniowaniem UV, wahaniami temperatury i naprężeniami mechanicznymi. Stosuje się je na złączach kablowych, odgałęzieniach i zakończeniach zarówno w napowietrznych, jak i podziemnych sieciach światłowodowych.

Niedopasowane zamknięcie jest jedną z najczęstszych przyczyn awarii sieci światłowodowej w terenie. Na przykład użycie zamknięcia kopułowego o stopniu ochrony IP67 w wielokrotnie zalewanym podziemnym skarbcu – co wymaga co najmniej IP68 przy zanurzeniu na głębokość 1 metra przez 24 godziny – może spowodować całkowite uszkodzenie złącza w ciągu 6–18 miesięcy. Właściwa specyfikacja zapobiega kosztownym ponownym łączeniom i przestojom sieci.

Krok 1 – Zidentyfikuj środowisko instalacji

Środowisko jest najważniejszym kryterium wyboru. Określa wymagany stopień ochrony (IP), klasę materiału i współczynnik kształtu zamknięcia.

Instalacje antenowe

Zamknięcia antenowe montowane są na słupach lub mocowane do przewodu komunikacyjnego. Muszą wytrzymać Ekspozycja na promieniowanie UV, obciążenie wiatrem i cykliczne zmiany temperatury od -40°C do 70°C . Szukaj obudów z poliwęglanu lub ABS odpornych na promieniowanie UV i o stopniu ochrony co najmniej IP55. Zamknięcia poziome (czołowe) są standardowym wyborem w przypadku anten ze względu na łatwość montażu i ponownego wejścia.

Pod ziemią / bezpośrednio zakopane

Zamknięcia dokopane bezpośrednio muszą być wodoszczelny co najmniej IP68 — zazwyczaj przystosowane do zanurzenia na głębokość 1–3 metrów na 24–72 godziny, w zależności od warunków glebowych. Powszechnie stosowane są tu zamknięcia kopułkowe z uszczelnieniem żelowym lub termokurczliwym. Unikaj zamknięć wyłącznie z zakrętkami; ponowne wejście bez uszkodzenia uszczelki ma kluczowe znaczenie dla przyszłej konserwacji.

Podziemne sklepienia i włazy

Studzienki kanalizacyjne i studzienki kanalizacyjne to najsurowsze środowisko. Przestrzenie te mogą być wielokrotnie zalewane, gromadzić gazy i narażać zamknięcia na działanie gryzoni. Określ Zamknięcia o stopniu ochrony IP68 z uszczelnieniem mechanicznym (uszczelki dociskowe lub opaski ze stali nierdzewnej) zamiast systemów na bazie żelu, które mogą ulegać degradacji w wyniku powtarzających się cykli zalewania.

Piony wewnętrzne/budynkowe

Zamknięcia wewnętrzne w pionach kablowych lub pomieszczeniach sprzętowych wymagają niższego stopnia ochrony (często wystarczający jest IP20 lub IP44), ale mogą wymagać spełnienia norm ognioodporności, takich jak UL 94 V-0 lub IEC 60332. Typowe są tutaj kompaktowe zamknięcia liniowe lub oparte na tacach.

Krok 2 – Wybierz odpowiedni typ zamknięcia

Zamknięcia splotów światłowodowych występują w trzech głównych formach. Każdy z nich pasuje do różnych scenariuszy wdrożenia:

Zamknięcia kopułowe należy zastosować konstrukcję z podstawą i kopułą uszczelnioną nakrętką dociskową lub pierścieniem zaciskowym. Oferują doskonałą wodoodporność IP68 i dobrze sprawdzają się w środowiskach o dużej wilgotności. Wada: dostęp do wnętrza wymaga odkręcenia kopuły, co w zamkniętych skarbcach może być kłopotliwe.

Zamknięcia poziome (tyłowe). mają cylindryczną osłonę, która dzieli się wzdłużnie, dzięki czemu dostęp do tacy na złącza jest szybki i łatwy. To sprawia, że ​​są one preferowane w przypadku zastosowań powietrznych, gdzie technicy pracują na słupach, mając ograniczony czas i przestrzeń.

Zamknięcia liniowe umożliwiają proste przejście kabli przez oba końce, dzięki czemu idealnie nadają się do złączy kablowych o średniej rozpiętości w systemach kanałów lub pionach budynków. Zazwyczaj oferują najbardziej kompaktową powierzchnię.

Krok 3 – Określ liczbę włókien i pojemność tacy splotów

Zawsze dopasowuj rozmiar zamknięcia do co najmniej 25–50% więcej włókien niż obecnie potrzeba . Rozbudowa sieci jest powszechna, a ponowne otwarcie zakopanego zamknięcia w celu wymiany na większe urządzenie jest kosztowne i uciążliwe.

Kluczowe wskaźniki wydajności do sprawdzenia:

• Liczba tacek łączeniowych: Na każdej standardowej tacy mieści się 12–24 spawów (zgrzewanych lub mechanicznych). Punkt połączenia składający się z 48 włókien wymaga co najmniej 2–4 tac.
• Porty kablowe: Policz liczbę kabli wchodzących i wychodzących. Punkt rozgałęzienia z 1 kablem zasilającym i 4 kablami dystrybucyjnymi wymaga co najmniej 5 portów. Większość zamknięć kopułkowych oferuje 3–6 portów; poziome zamknięcia mogą mieć 8 lub więcej.
• Wysokość układania tac: Zwłaszcza w przypadku zamknięć kopułowych wysokość wewnętrznego stosu tac ogranicza liczbę tac, które zmieszczą się w standardowej kopule – zazwyczaj 6–12 tac.

W przypadku punktów dystrybucyjnych FTTH (światłowód do domu) typowe są muszle obsługujące 48–96 włókien z 4–6 portami. W przypadku kabli szkieletowych lub zasilających bardziej powszechna jest pojemność 144–576 włókien z 8–12 portami.

Krok 4 – Oceń metodę uszczelniania

System uszczelnienia określa zarówno stopień szczelności, jak i łatwość ponownego wejścia zamknięcia w przyszłości. Trzy podstawowe metody to:

Uszczelnienie żelowe

Uszczelnienie żelem (lub smarem) wypełnia porty wejściowe kabla półstałą masą, która dopasowuje się do nieregularnych kształtów kabli. Zapewnia niezawodną wydajność IP68 i jest łatwy w instalacji. Jednakże żel może z czasem wyschnąć lub przyciągnąć zanieczyszczenia, a ponowne wniknięcie do środka wymaga czyszczenia, co wydłuża czas konserwacji. Najlepiej nadaje się do wdrożeń stałych lub charakteryzujących się niskim stopniem ponownego wejścia na rynek .

Uszczelnienie mechaniczne/kompresyjne

Uszczelki dociskowe i gumowe przelotki uszczelniają porty kablowe po dokręceniu śrubami lub pierścieniami zaciskowymi. Te pozwalają ponowne wejście bez użycia narzędzi lub bez wysiłku i nie pozostawiaj resztek. Idealnie nadają się do skarbców i studzienek, gdzie dostęp do zamknięcia jest możliwy kilka razy w roku. Stopień ochrony do IP68, jeśli jest prawidłowo zainstalowany.

Uszczelnienie termokurczliwe

Rurkę termokurczliwą z warstwą kleju nakłada się na wejścia kablowe za pomocą opalarki. Po nałożeniu tworzy trwałe, wysoce niezawodne uszczelnienie. Na tym polega kompromis ponowne wejście wymaga przecięcia rurki termokurczliwej , dzięki czemu nadaje się tylko do punktów połączeń, które rzadko – jeśli w ogóle – będą odwiedzane ponownie. Często używane w zastosowaniach na łodziach podwodnych lub w infrastrukturze krytycznej, gdzie długoterminowa hermetyczność jest najwyższym priorytetem.

Krok 5 – Sprawdź kompatybilność kabla i średnicę wejścia

Nie wszystkie zamknięcia akceptują wszystkie typy kabli. Przed zakupem sprawdź następujące elementy:

• Zakres średnicy zewnętrznej kabla: Większość zamknięć akceptuje kable o średnicy od 5 mm do 25 mm, ale niektóre zamknięcia kopułkowe obsługują tylko kable o średnicy do 16 mm. Kable pancerne często mają większe średnice i wymagają specjalnych zestawów portów.
• Typ kabla: Kable płaskie, okrągłe kable z luźną rurką i kable taśmowe mają różne wymagania wstępne. Upewnij się, że zamknięcie obsługuje konkretną geometrię kabla.
• Zakotwienie elementu wytrzymałościowego: Kable opancerzone lub samonośne wymagają kotew z elementami wzmacniającymi wewnątrz osłony, aby zapobiec przedostawaniu się naprężenia do korytek połączeń. Upewnij się, że zamknięcie ma kompatybilny element mocujący.

Krok 6 – Sprawdź zgodność ze standardami

Renomowane zamknięcia są testowane zgodnie z międzynarodowymi standardami. Oceniając produkt, zwracaj uwagę na zgodność z:

Zamknięcie zawierające informację o zgodności z IP68 bez odniesienia do metodologii testowania IEC 60529 należy traktować z ostrożnością. Zawsze żądaj raportów z testów stron trzecich od dostawców w przypadku wdrożeń krytycznych.

Typowe błędy, których należy unikać przy wyborze zamknięcia złącza światłowodowego

• Niedocenianie wzrostu włókien: Zamknięcie dopasowane dokładnie do aktualnej liczby włókien będzie wymagało kosztownej wymiany w miarę zwiększania się pojemności. Zawsze planuj co najmniej 50% zapasu.
• Ignorowanie częstotliwości ponownego wejścia: Jeśli dostęp do miejsca łączenia będzie odbywał się co kwartał w celu konserwacji lub nowych kropli, zamknięcie termokurczliwe jest niepraktyczne. Dopasuj metodę uszczelniania do swojego modelu operacyjnego.
• Wybór IP67 dla zalanych skarbców: IP67 obejmuje 30-minutowe zanurzenie na głębokość 1 metra. Wiele podziemnych podziemi doświadcza długotrwałych powodzi znacznie wykraczających poza ten okres. W tych warunkach stopień ochrony IP68 z określonymi wartościami głębokości i czasu trwania nie podlega negocjacjom.
• Przeglądanie zarządzania promieniami zgięcia: Kable światłowodowe mają minimalny promień zgięcia (zwykle 20× średnica kabla w przypadku instalacji, 10× w przypadku instalacji długoterminowej). Zamknięcia z nieodpowiednimi wewnętrznymi prowadnicami prowadzą do strat spowodowanych mikrozgięciami i ostatecznym uszkodzeniem włókien.
• Pomijanie zestawów uszczelniających: Wiele zamknięć wymaga zestawów uszczelniających do nieużywanych portów, które można zainstalować na miejscu. Pozostawienie otwartych portów – nawet ograniczonych – może z czasem obniżyć stopień ochrony IP w trudnych warunkach.

Lista kontrolna szybkiego wyboru

Skorzystaj z tej listy kontrolnej przed sfinalizowaniem a zamknięcie złącza światłowodowego zakup:

1. Potwierdź środowisko instalacji: antena, kanał podziemny, bezpośrednio zakopany, sklepienie lub wnętrze
2. Określ wymagany stopień ochrony IP: IP55 (antena) / IP67 (okazjonalne zanurzenie) / IP68 (ciągłe zanurzenie)
3. Policz dzisiaj całkowitą liczbę włókien i dodaj 50% na wzrost — wybierz zamknięcie, które spełnia lub przekracza tę liczbę
4. Policz potrzebne wejścia kablowe (porty), w tym części zamienne na przyszłe kable
5. Zmierz średnicę zewnętrzną kabla i potwierdź zgodność z asortymentem zestawu portów zamknięcia
6. Wybierz rodzaj uszczelnienia: żel (trwały), mechaniczny/kompresyjny (częste ponowne wejście) lub termokurczliwy (bardzo trwały)
7. Sprawdź zgodność z normą IEC 60529 i odpowiednimi normami regionalnymi (GR-771, EN 50411)
8. Upewnij się, że wewnętrzne prowadnice promienia zgięcia odpowiadają specyfikacjom kabla
9. Sprawdź, czy w przypadku kabli zbrojonych lub samonośnych dołączono kotwy elementów wzmacniających
10. Poproś o raporty z testów innych firm dotyczące stopnia ochrony IP i ochrony środowiska
