Jaka jest różnica między kablami krosowymi OM3 i OM4?

Kluczowa różnica między kablami krosowymi OM3 i OM4 polega na przepustowości i odległości transmisji: OM4 oferuje efektywną przepustowość modalną (EMB) wynoszącą 4700 MHz·km — ponad dwukrotnie więcej niż 2000 MHz·km w przypadku OM3 — i obsługuje sieć Ethernet 100G na dystansie 150 metrów w plubównaniu do zaledwie 100 metrów w przypadku OM3. Obydwa są światłowodami wielomodowymi i mają tę samą strukturę rdzenia/płaszcza 50/125 µm, ale OM4 wykorzystuje bardziej wyrafinowany proces produkcji włókien, co czyni go preferowanym wyborem dla centrów danych o dużej gęstości i środowisk sieciowych o dużej przepustowości.

Kabel krosowy OM3 vs OM4 : Kluczowe dane techniczne

Zrozumienie różnic technicznych pomiędzy OM3 i OM4 jest podstawą do podjęcia właściwej decyzji o okablowaniu. Poniższa tabela zestawia obok siebie najważniejsze parametry.

Dlaczego OM4 oferuje większą przepustowość i większy zasięg?

Przewaga wydajności OM4 wynika z bardziej precyzyjnego profilu współczynnika załamania światła w rdzeniu światłowodu. Ta węższa tolerancja produkcyjna zmniejsza opóźnienie trybu różnicowego (DMD), co oznacza, że ​​impulsy świetlne są mniej rozproszone podczas podróży, co bezpośrednio przekłada się na wyższą szerokość pasma modalnego i mniejsze zniekształcenia sygnału na większych dystansach.

W praktyce:

• OM3 zapewnia EMB w wysokości 2000 MHz·km , wystarczający do zastosowań 10G i 40G na umiarkowanych dystansach;
• OM4 sięga 4700 MHz·km — 2,35× wyższy — umożliwiający niezawodną transmisję 100G z równoległą optyką, taką jak transceivery QSFP i QSFP28;
• Przy prędkościach 40G i 100G OM4 zapewnia dodatkowe 50 metrów zasięgu nad OM3, co jest istotne w przypadku układów pięter dużych centrów danych.

Różnica ta jest szczególnie zauważalna w połączeniu ze źródłami światła VCSEL (Vertical-Cavity Surface-Emitting Laser), które są bardzo wrażliwe na szerokość pasma modalnego napędzanego przez nie światłowodu.

Jak rozpoznać Kabel krosowy OM3 vs OM4s Wizualnie

Prawidłowa identyfikacja kabli krosowych OM3 i OM4 w terenie pozwala uniknąć kosztownych niedopasowań. Te dwa typy można rozróżnić na podstawie koloru kurtki i oznakowania.

Kolor kurtki

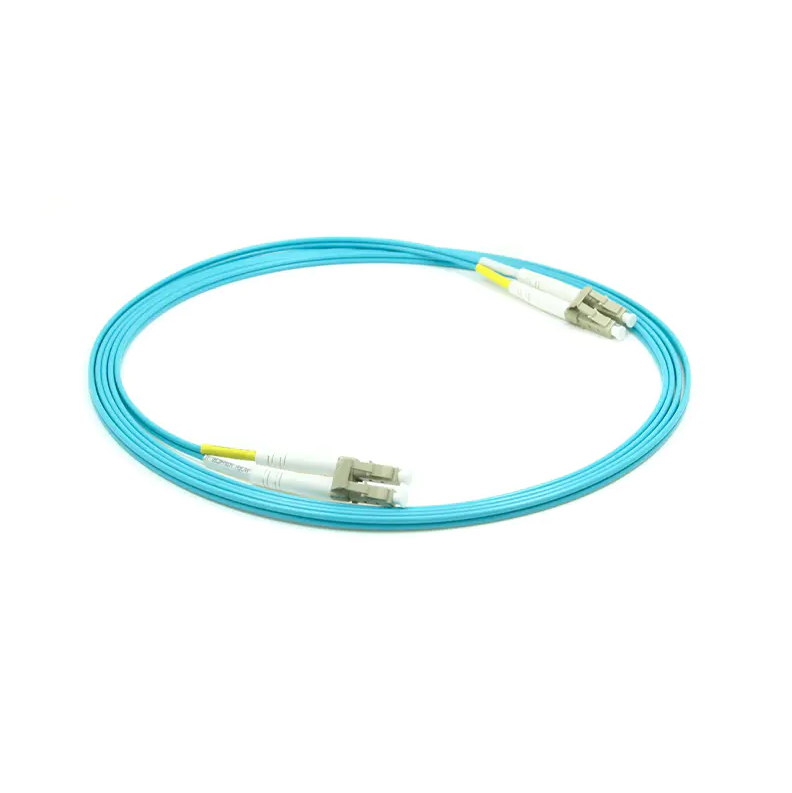

• OM3: Aqua (jasnoniebiesko-zielony) — kolor standardowy zgodnie z TIA-568;
• OM4: Erika Violet (jasnofioletowy) — zalecane przez IEC 60793-2-10; jednak w niektórych kablach OM4 zastosowano również koszulki Aqua, więc sam kolor nie zawsze jest ostateczny.

Etykietowanie i oznaczenia drukarskie

Renomowane kable krosowe będą miały nadruk „OM3” lub „OM4” bezpośrednio na osłonie lub osłonie złącza, często towarzyszy mu „50/125” lub oznaczenie przepustowości, takie jak „OM4 4700”. Zawsze sprawdzaj wydrukowane oznaczenie zamiast polegać wyłącznie na kolorze marynarki, szczególnie w przypadku zakupów z wielu źródeł.

Czy kable krosowe OM3 i OM4 można łączyć ze sobą?

Fizycznie tak – w obu typach zastosowano te same wymiary 50/125 µm, tzw ich złącza są w pełni kompatybilne i można je ze sobą łączyć . Jednak zmieszanie ich w jednym łączu pogarsza wydajność w segmencie światłowodów o niższych parametrach (zasada najsłabszego łącza).

Na przykład w łączu 40G:

• Łącze all-OM4 obsługuje do 150 metrów ;
• Mieszanie segmentów OM3 i OM4 zmniejsza efektywną maksymalną odległość Limit 100 metrów OM3 ;
• Częste mieszanie może również wprowadzić dodatkowe tłumienie wtrąceniowe z powodu niedopasowania trybu w punkcie splotu, zwiększając współczynnik błędów bitowych.

Jako najlepszą praktykę używaj spójnego gatunku włókien w każdym pojedynczym łączu . Jest to szczególnie istotne w przypadku przepustowości 100G i wyższej, gdzie jakakolwiek utrata marży budżetu łącza staje się znacznie trudniejsza do tolerowania.

Maksymalna odległość transmisji według szybkości sieci

Kiedy wybrać OM3, a kiedy OM4

Właściwy wybór zależy od bieżących wymagań dotyczących prędkości, długości kabli i planu modernizacji.

Wybierz OM3, gdy:

• Twoja sieć działa pod adresem 10G z przebiegami poniżej 300 metrów ;
• Zarządzasz siecią małych i średnich przedsiębiorstw lub kampusową siecią LAN z krótkimi odległościami między szafami;
• Nie można przewidzieć w najbliższej przyszłości potrzeby migracji powyżej 40G;
• Wymieniasz kable krosowe w istniejącej infrastrukturze OM3, aby zachować spójność.

Wybierz OM4, gdy:

• Wdrażasz Łącza 40G, 100G lub szybsze z biegami dochodzącymi lub przekraczającymi 100 metrów;
• Budujesz lub rozbudowujesz duże centrum danych o architekturze typu „spinle-leaf” o dużej gęstości;
• Twój plan działania dotyczący infrastruktury obejmuje migrację do 400G w ciągu najbliższych 5–10 lat;
• Używasz optyki równoległej (interfejsy MPO/MTP) w strukturalnym okablowaniu szkieletowym.

Warto o tym pamiętać 400G i więcej branża coraz częściej wykorzystuje szerokopasmowy światłowód wielomodowy OM5, który obsługuje multipleksowanie z podziałem długości fali (SWDM), aby radykalnie zwiększyć przepustowość łącza. Jednak OM4 pozostaje praktycznym najlepszym rozwiązaniem w przypadku obecnych wdrożeń 100G.

Typy złączy i ich wpływ na wydajność OM3/OM4

Niezależnie od tego, czy wybierzesz OM3 czy OM4, typ złącza i jakość końcówki są równie ważne dla ogólnej wydajności łącza. Typowe wielomodowe złącza patchcordów światłowodowych obejmują:

• Dwupoziomowy LC : Najpopularniejszy typ transceiverów SFP/SFP /QSFP w zastosowaniach od 1G do 100G; kompaktowa obudowa;
• SC Duplex : Powszechne w tradycyjnych sieciach korporacyjnych i sieciach pamięci masowej;
• MPO/MTP : Używany do transmisji równoległej 40G/100G/400G, łączenia 8, 12 lub 24 włókien w jedno złącze — niezbędne w przypadku okablowania szkieletowego centrum danych o dużej gęstości;
• ST : Złącze bagnetowe nadal spotykane w starszych urządzeniach sieciowych.

Do polerowania zwykle stosuje się wielomodowe kable krosowe PC (kontakt fizyczny) or UPC (kontakt ultrafizyczny) wykończenia powierzchni czołowych, z typową tłumiennością wtrąceniową ≤ 0,3 dB. Unikaj podłączania wielomodowych złączy UPC do złączy APC (Angled Physical Contact) — różnica kąta wynosząca 8° powoduje znaczne odbicie wsteczne i utratę sygnału, nawet jeśli fizycznie mogą się połączyć.

Zgodność wsteczna i długoterminowa wartość inwestycji

OM4 jest w pełni kompatybilny wstecz ze sprzętem OM3. Patchcord OM4 można podłączyć bezpośrednio do dowolnego portu lub transceivera oryginalnie zaprojektowanego dla OM3, bez żadnego fizycznego konfliktu. Oznacza to, że aktualizacja do OM4 nie wymaga wymiany istniejącego sprzętu.

Z punktu widzenia całkowitego kosztu posiadania wdrożenie OM4 w nowych instalacjach zapewnia dłuższą żywotność:

• Kiedy sieć 10G zostanie później zmodernizowana do 100G, Okablowanie OM4 może pozostać na swoim miejscu bez ponownego wciągania włókna;
• Trasy OM3 zbliżające się do 100-metrowej granicy przy 100G pozostawiają niewiele miejsca na przyszłą rozbudowę, co może potencjalnie wymusić kosztowny projekt zmiany okablowania;
• W przypadku centrów danych planujących ciągły wzrost wydajności w horyzoncie 5–10 lat, OM4 jest bardziej opłacalnym i długoterminowym wyborem.

Podsumowanie: OM3 czy OM4 — który wybrać?

Decyzja opiera się na trzech prostych kryteriach:

• Jeśli Twoja aktualna prędkość wynosi Sieć 10G i trasy kablowe mają mniej niż 300 metrów , OM3 w pełni odpowiada Twoim potrzebom;
• Jeśli biegasz 40G lub 100G lub odległości przekraczające 100 metrów , OM4 to właściwy wybór;
• Dla nowe centra danych lub dowolna sieć z jasną ścieżką modernizacji wdrożenie OM4 od samego początku pozwala uniknąć przyszłych kosztów ponownego okablowania.

Podstawowa różnica między OM3 i OM4 nie polega na ich strukturze fizycznej — oba są światłowodami wielomodowymi o stopniowanym współczynniku 50/125 μm — ale na precyzji produkcji i osiągalnej przepustowości. OM4 to ulepszenie wydajności w stosunku do OM3, a nie zastąpienie innej technologii. W odpowiednim zastosowaniu oba są niezawodnymi, zgodnymi ze standardami rozwiązaniami światłowodowymi wielomodowymi.
