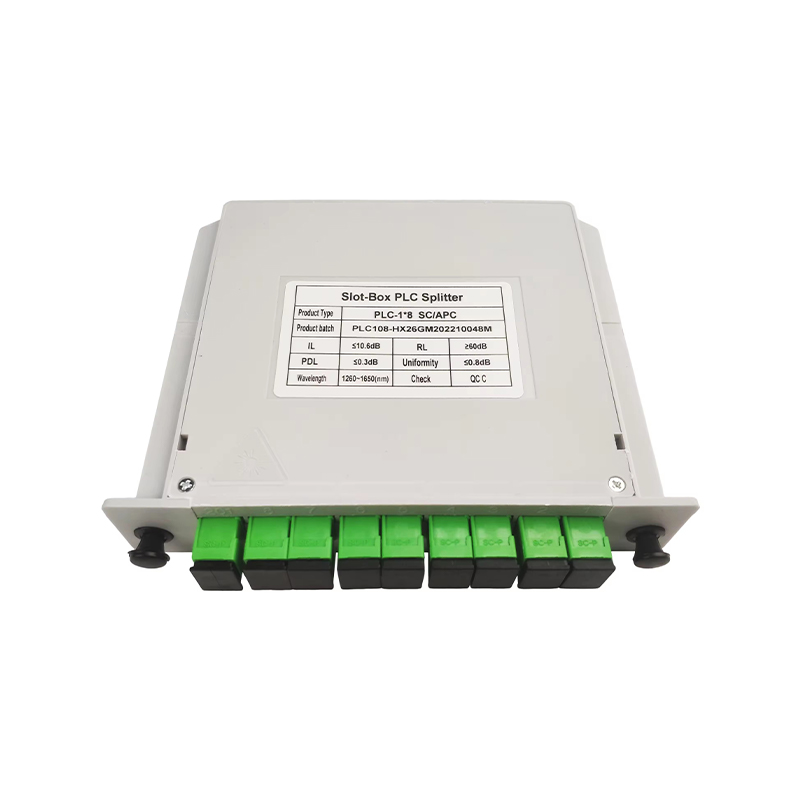

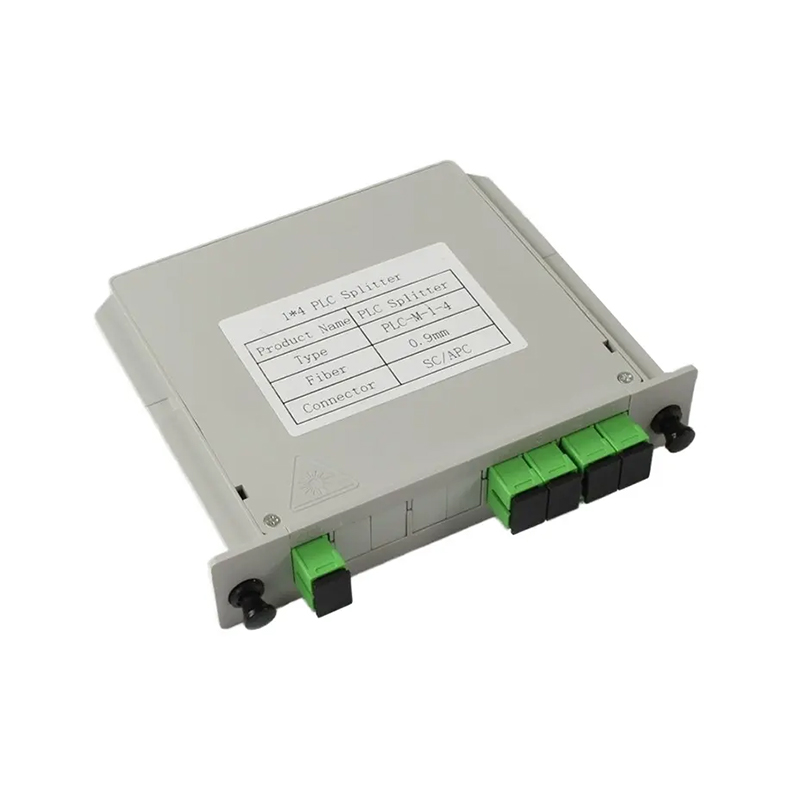

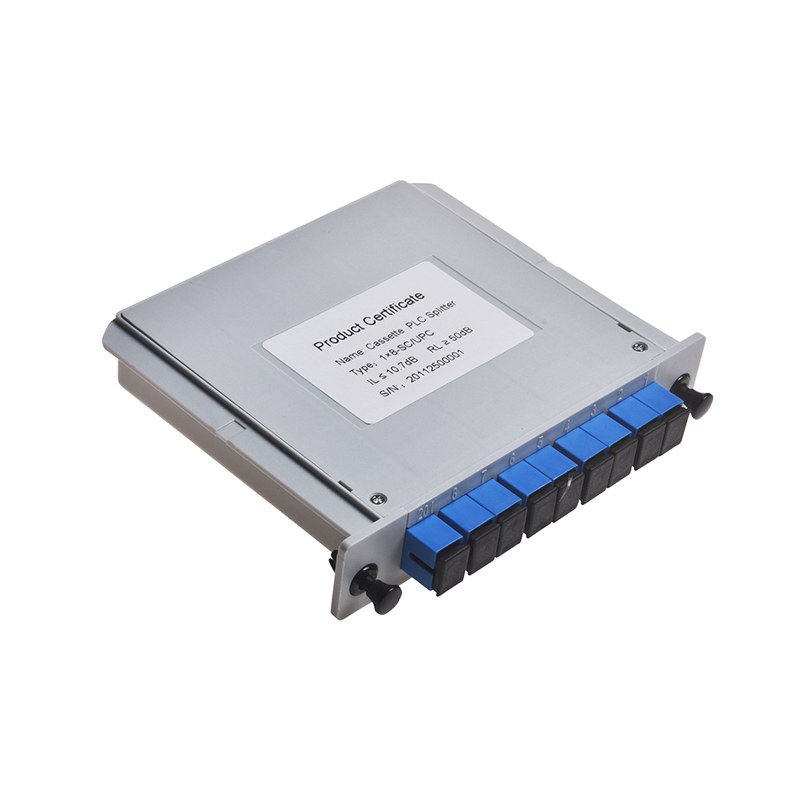

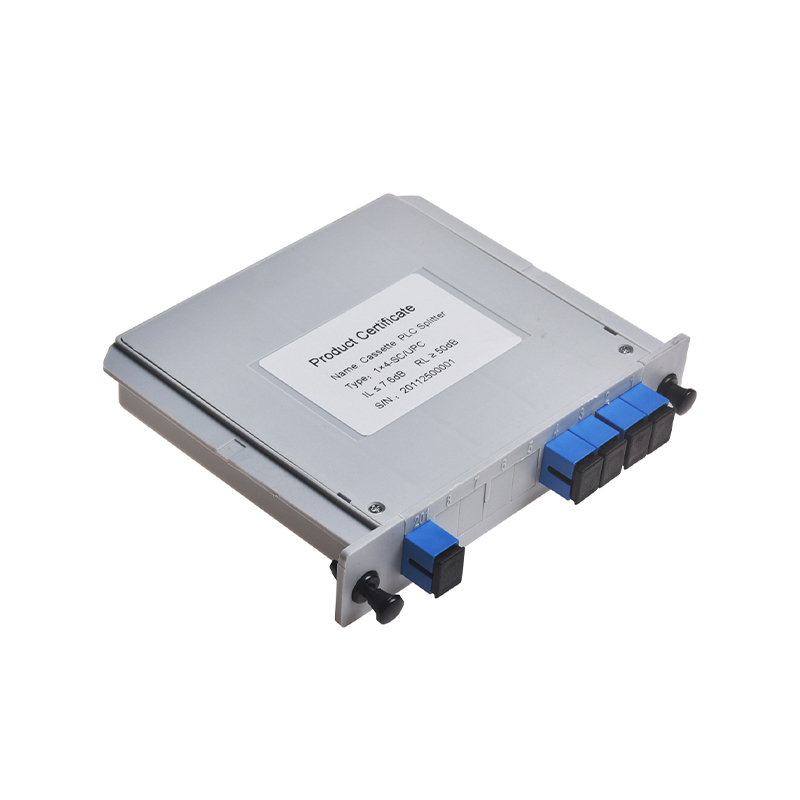

Rozgałęźnik światłowodowy PLC LGX

Rozdzielacz światłowodowy PLC LGX Cassette obsługuje różne typy włókien i typów złączy oraz jest kompatybilny z różnymi standardowymi panelami LGX, co czyni go niezwykle elastycznym w centrach danych, sieciach telekomunikacyjnych i sieciach bezpieczeństwa.
Kaseta LGX zapewnia różne współczynniki podziału, obsługuje światłowód jednomodowy lub wielomodowy i może być dostosowywana pod względem długości i typu interfejsu w zależności od potrzeb. Ponadto jego modułowa konstrukcja sprawia, że ​​wdrażanie i rozbudowa są wygodniejsze i dostosowane do potrzeb sieci o różnej wielkości.

O NAS

Ningbo Goshining Communication Technology Co., Ltd. to przedsiębiorstwo projektujące, produkujące i sprzedające pełną gamę produktów światłowodowych, oferujące wysokiej jakości usługi najwyższej klasy, które pozwalają nam spełniać wszystkie wymagania klientów i oferować kompleksowe usługi. Nasze produkty obejmują szybkie złącze światłowodowe, kabel krosowy, rozdzielacz PLC, kable, skrzynkę rozdzielczą, złączki i skrzynkę zaciskową itp. Oferujemy również usługi dostosowywania, które pomogą rozwinąć własną markę.

Certyfikat
Wiadomości
  • Dec 05, 2025_Goshining

    Jakie są funkcje światłowodowej skrzynki zaciskowej?

    We współczesnych sieciach komunikacyjnych a skrzynka przyłączeniowa światłowodu (Fiber Optic Terminal Box), powszechnie znana jako światłowodowa skrzynka rozdzielcza, światłowodowa skrzynka korytarzowa lub światłowodowa skrzynka r...
    Przeczytaj więcej
  • Nov 28, 2025_Goshining

    Jak naprawić kable krosowe światłowodowe?

    Komunikacja światłowodowa stała się podstawą nowoczesnej infrastruktury sieciowej. W całej sieci optycznej kable krosowe światłowodowe są niewątpliwie najczęstszymi i najważniejszymi elementami połączeń. Jednakże uszkodzenie świat...
    Przeczytaj więcej
  • Nov 14, 2025_Goshining

    Co to jest szybkie złącze światłowodowe?

    W dzisiejszej szybko rozwijającej się erze informacji komunikacja światłowodowa stała się podstawową technologią dla sieci szkieletowych i dostępowych. Szybkie wdrażanie i konserwacja sieci światłowodowych opiera się w dużej mierze na kl...
    Przeczytaj więcej
Rozgałęźnik światłowodowy PLC LGX Industry knowledge

Rozgałęźnik światłowodowy PLC LGX to optyczne urządzenie pasywne oparte na technologii planarnego falowodu optycznego (PLC), zapakowane w modułową skrzynkę o standardowym rozmiarze LGX (Lucent Gateway Exchange). Jego podstawową funkcją jest równomierne rozprowadzanie energii wejściowego sygnału optycznego do wielu portów wyjściowych zgodnie z ustawionym współczynnikiem podziału, tak aby realizować transmisję sygnałów optycznych typu punkt-wielopunkt.

1. Podstawowa technologia: PLC
Zasada działania: Precyzyjne ścieżki falowodu optycznego są wykonane na podłożu kwarcowym przy użyciu technologii półprzewodnikowej. Wejściowy sygnał optyczny jest sprzęgany i rozdzielany w obszarze podziału falowodu.
Kluczowe cechy:
Podział jednolitości: moc optyczna każdego portu wyjściowego jest bardzo spójna.
Nieczułość na długość fali: Może pracować stabilnie w szerokim zakresie długości fal od 1260 nm do 1650 nm (obejmującym główne pasmo komunikacyjne światłowodu jednomodowego).
Wysoka stabilność i niezawodność: całkowicie szklana konstrukcja ścieżki, dobra zdolność adaptacji do środowiska i długa żywotność.
Kompaktowość: chip jest niewielki i można go łatwo uzyskać dzięki zintegrowanemu opakowaniu o dużej gęstości.

2. Cechy opakowania pudełkowego LGX
Opakowanie pudełkowe LGX (Lucent Gateway Exchange) jest ważnym przykładem ujednoliconej produkcji Ningbo Goshining. Jest ściśle zgodny z międzynarodowymi normami, takimi jak IEC 61754. Typowa szerokość jest wielokrotnością 1 cala (25,4 mm) i można ją bezproblemowo dostosować do panelu adaptera LGX standardowych ramek dystrybucyjnych światłowodów (ODF), skrzynek rozdzielczych (ODB) i skrzynek połączeniowych (OCC).
Standardowy rozmiar: zgodny ze specyfikacjami powłoki LGX określonymi przez normę IEC 61754 i inne normy (typowa szerokość 1 cal/wielokrotność 25,4 mm), łatwy do zainstalowania w uniwersalnym panelu adaptera LGX standardowej przełącznicy światłowodowej (ODF), skrzynce rozdzielczej światłowodu (ODB), skrzynce połączeń światłowodowych (OCC).
Konstrukcja modułowa: struktura typu plug-and-play upraszcza procesy instalacji, konserwacji, rozbudowy i zarządzania portami.
Ochrona portów: zapewnij adaptery (takie jak SC, LC, FC itp.) lub gniazda typu pigtail, aby skutecznie chronić powierzchnię czołową złącza światłowodowego.
Struktura wewnętrzna: Zwykle zawiera układ rozdzielacza PLC, macierz włókien wejściowych/wyjściowych (FA), pasujący klej, elementy wzmacniające itp., zamknięte w metalowej lub wytrzymałej obudowie z tworzywa sztucznego, aby zapewnić wydajność optyczną i wytrzymałość mechaniczną.

3. Główne parametry techniczne
Ningbo Goshining zapewnia pełną gamę przełożeń od 1x2 do 1x64, 2x4 do 2x32 i może dostosować specjalne produkty do przełożeń odgałęzień zgodnie z potrzebami klienta.
Poniższe parametry są typowymi specyfikacjami, a konkretne wartości zależą od modelu (stosunek odgałęzień, typ portu):
Współczynnik rozgałęzień - Wspólny: 1x2, 1x4, 1x8, 1x16, 1x32, 1x64; 2x4, 2x8, 2x16, 2x32 itd.
Długość fali roboczej - 1260nm ~ 1650nm (zwykle obejmuje pasmo systemu jednomodowego: pasmo O/E/S/C/L)
Tłumienność wtrąceniowa (IL) - teoretyczna wartość minimalna odchylenie równomierności strat dodatkowych. Przykład: typowa wartość 1x32 wynosi około 16,5 dB ~ 17,5 dB
Jednorodność - charakteryzuje różnicę w stratach każdego portu wyjściowego. Przykład: ≤ 1,0 dB (1xN)
Strata zależna od polaryzacji - (PDL) ≤ 0,3 dB
Kierunkowość/strata odbiciowa — (RL) ≥ 55 dB (po stronie wejściowej)
Temperatura pracy - 40°C ~ 85°C (norma przemysłowa)
Temperatura przechowywania ---40°C ~ 85°C
Typ światłowodu — światłowód jednomodowy G.652.D
Typ adaptera — SC/UPC, SC/APC, LC/UPC, LC/APC, FC/UPC itp. (opcjonalnie)
Rozmiar opakowania — standardowy LGX (np. wysokość 1U umożliwia umieszczenie wielu modułów)

4. Typowe scenariusze zastosowań
Pasywna sieć optyczna (PON): Podstawowy węzeł rozdzielacza optycznego sieci FTTx (Fibre to the Home/Building/Node) (np. dystrybucja sygnału pomiędzy OLT i wieloma jednostkami ONU/ONT).
Fibre Distribution Frame/Box (ODF/ODB): Wewnętrzna dystrybucja ścieżki optycznej i zarządzanie centralną salą komputerową i centrum danych.
Światłowód do anteny (FTTA): optyczny podział sygnału w rozproszonych sieciach dostępu bezprzewodowego (DAS) i sieciach typu fronthaul/midhaul 5G.
Telewizja kablowa (CATV): Wielopunktowa dystrybucja sygnałów optycznych w sieciach HFC.
Testowanie i pomiary: Gdy sygnał z pojedynczego źródła światła musi zostać rozprowadzony jednocześnie do wielu urządzeń testowych lub punktów monitorowania.

5. Punkty wyboru i instalacji
Współczynnik podziału: ustalany na podstawie topologii sieci i liczby użytkowników końcowych.
Typ portu: wybierz adapter pasujący do istniejącego złącza światłowodowego (SC, LC, FC) i powierzchni końcowej (niebieski UPC, zielony APC) w systemie.
Środowisko instalacji: Upewnij się, że urządzenie (ODF/ODB) obsługuje standardową instalację modułu kasetowego LGX.
Zarządzanie włóknami: Podczas instalacji należy zwrócić uwagę na promień gięcia włókna (≥ 30 mm), aby uniknąć nadmiernego zginania lub ściskania pigtaili.
Czyszczenie: Przed instalacją i podłączeniem należy użyć profesjonalnych narzędzi do oczyszczenia powierzchni czołowej złącza światłowodowego i portu urządzenia.
