Rozdzielacz światłowodowy PLC

Jako jeden z podstawowych produktów Ningbo Goshining Communication Technology Co., Ltd., światłowodowy rozdzielacz PLC (rozgałęźnik obwodu fali świetlnej planarnej) to pasywne urządzenie optyczne opracowane w oparciu o technologię planarnego falowodu optycznego. Służy do równomiernej dystrybucji pojedynczego wejściowego sygnału optycznego do wielu portów wyjściowych. Jest kluczowym elementem światłowodu do domu (FTTH), pasywnej sieci optycznej (PON) i wielowęzłowej sieci dystrybucji sygnału optycznego. Opierając się na zintegrowanych możliwościach firmy w zakresie projektowania, produkcji i sprzedaży pełnej gamy produktów światłowodowych, Ningbo Goshining angażuje się w dostarczanie klientom wysokiej jakości, niezawodnych splitterów PLC i kompleksowych rozwiązań komunikacji optycznej, aby zaspokoić różnorodne potrzeby, od dostępu domowego do sieci szkieletowych.

Zasada działania
Splitter PLC wykorzystuje procesy półprzewodnikowe (takie jak fotolitografia i trawienie) do tworzenia mikrooptycznych struktur falowodowych na podłożach kwarcowych. Po wejściu wejściowego sygnału optycznego do falowodu odgałęźnego typu Y, stosowana jest kaskadowa struktura rozdzielająca, aby uzyskać rozkład mocy optycznej 1xN lub 2xN. Zasada podziału opiera się na sprzężeniu modów i rozkładzie energii pola elektromagnetycznego w falowodzie. Konstrukcja rozdzielacza PLC firmy Ningbo Goshining optymalizuje parametry struktury falowodu, aby zapewnić jednorodność i charakterystykę niskich strat przy odchylaniu sygnału optycznego, zapewniając stabilną dystrybucję sygnału optycznego dla FTTH, PON i innych scenariuszy.

Struktura rdzenia i opakowanie

1. Układ falowodu optycznego
Jako główny element chip falowodu wykorzystuje dwutlenek krzemu o wysokiej czystości (SiO₂) lub wysokowydajne materiały polimerowe i realizuje funkcję rozdzielania sygnału optycznego poprzez precyzyjne planarne obwody falowodu optycznego. Ningbo Goshining ściśle kontroluje czystość materiałów chipowych i dokładność struktury falowodu, aby zapewnić stabilność parametrów optycznych i wspierać elastyczną konfigurację współczynnika podziału od 1x2 do 2x64.

2. Układ światłowodowy
Na stronie wejściowej/wyjściowej zastosowano bardzo precyzyjnie ułożony układ światłowodów jednomodowych (zwykle włókno G.652.D), które jest płynnie połączone z chipem falowodu poprzez cięcie pod kątem 8 stopni i technologię sprzęgania o wysokiej precyzji. Opracowany przez firmę proces sprzęgania zapewnia dokładność wyrównania światłowodu i falowodu, zmniejsza straty wtrąceniowe i poprawia spójność produktu.

3. Forma opakowania
Ningbo Goshining oferuje różnorodne rozwiązania w zakresie opakowań, aby sprostać potrzebom różnych scenariuszy:

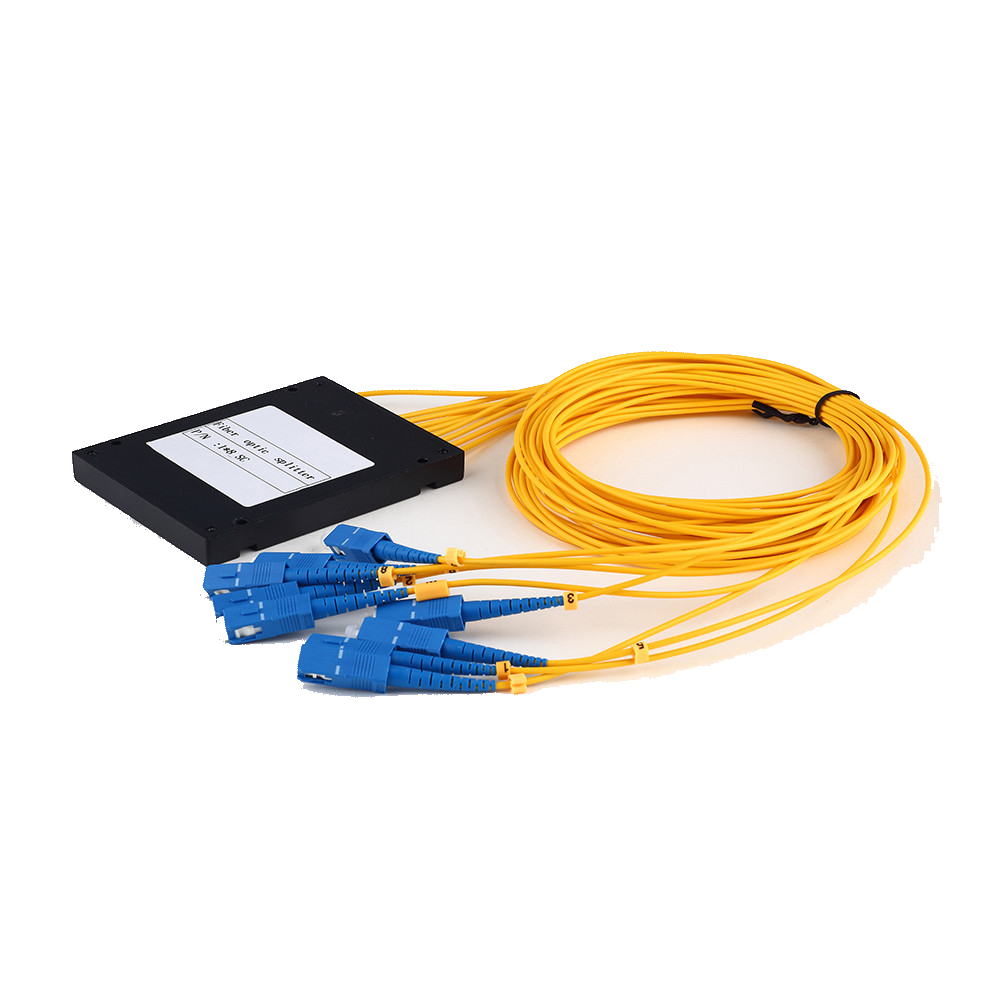

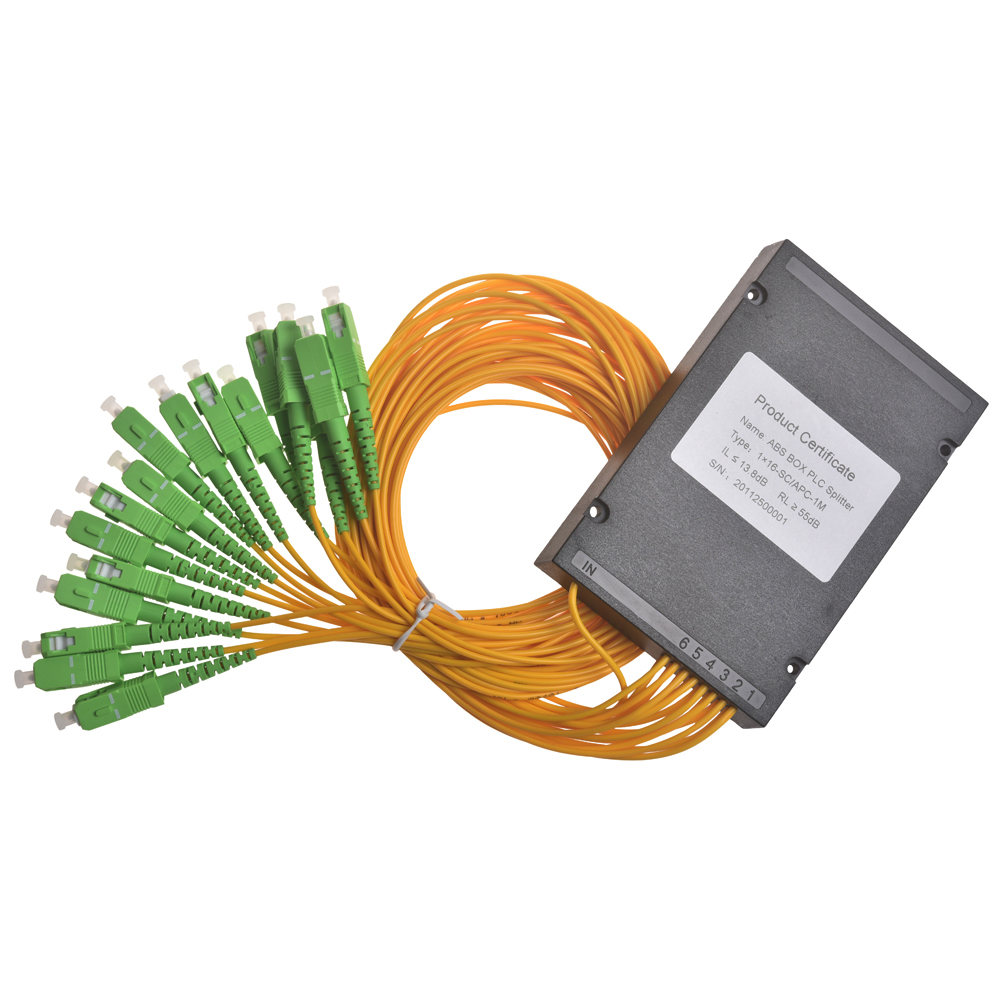

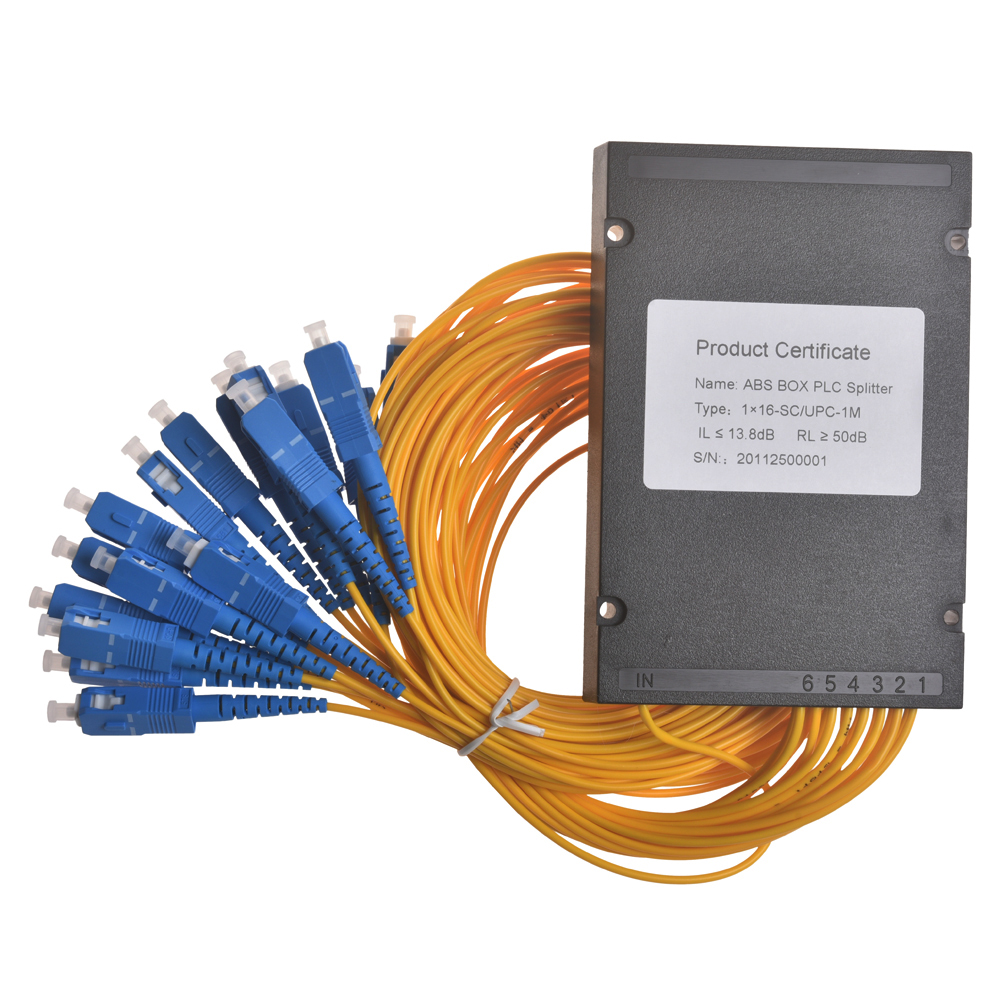

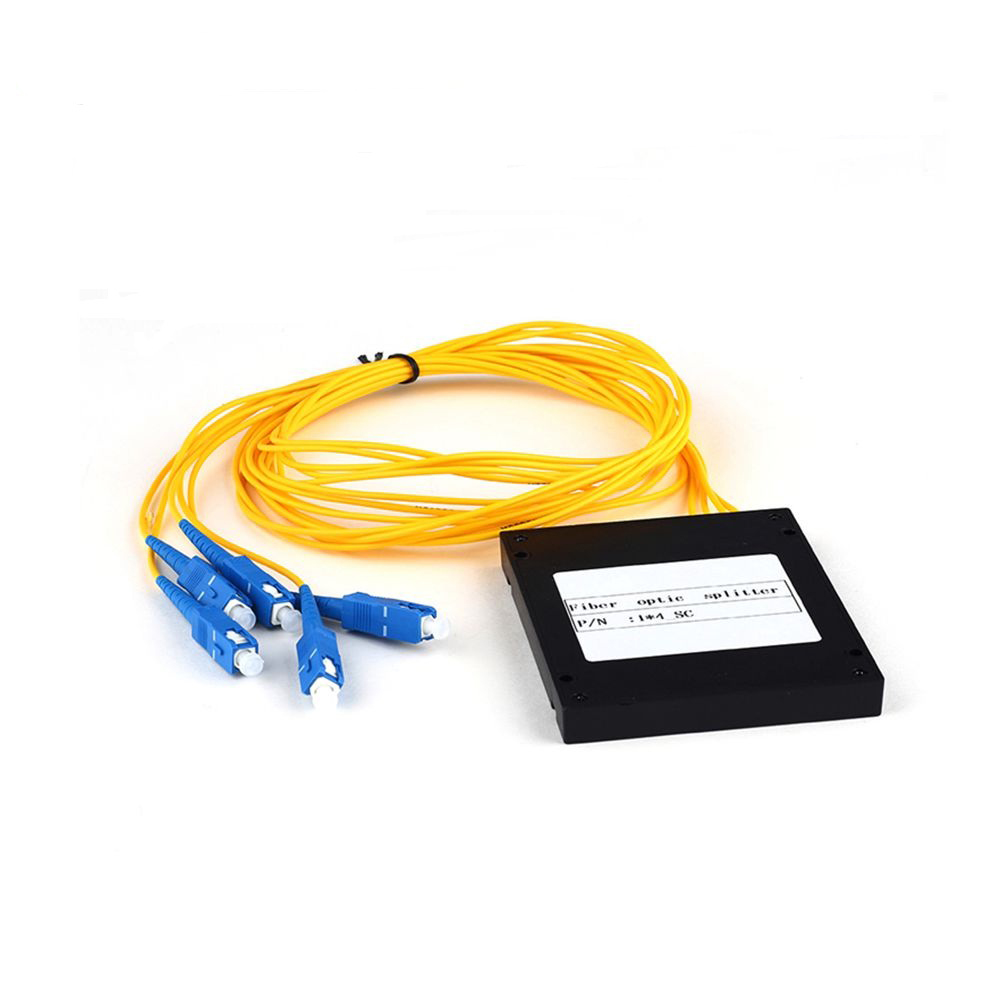

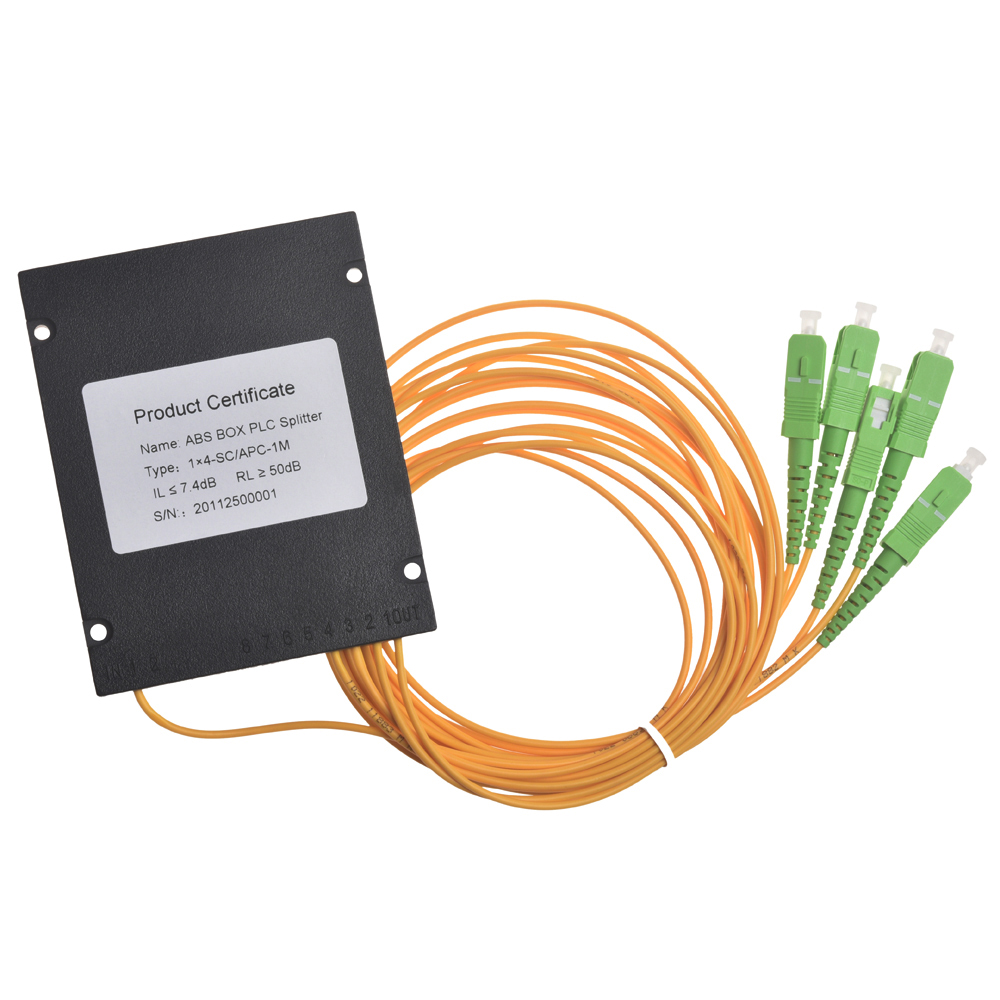

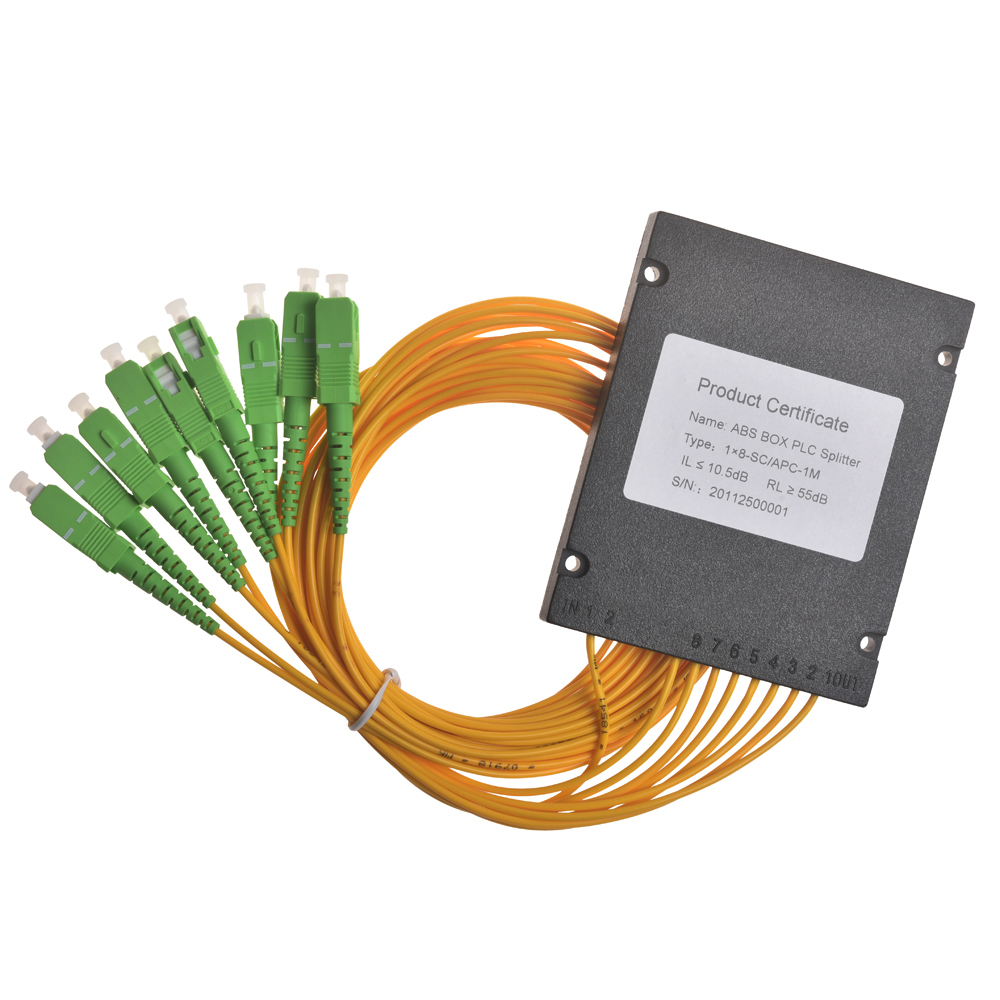

Mikroopakowanie (Micro): kompaktowa konstrukcja pudełka z ABS, odpowiednia do wnętrza skrzynki rozdzielczej optycznej;

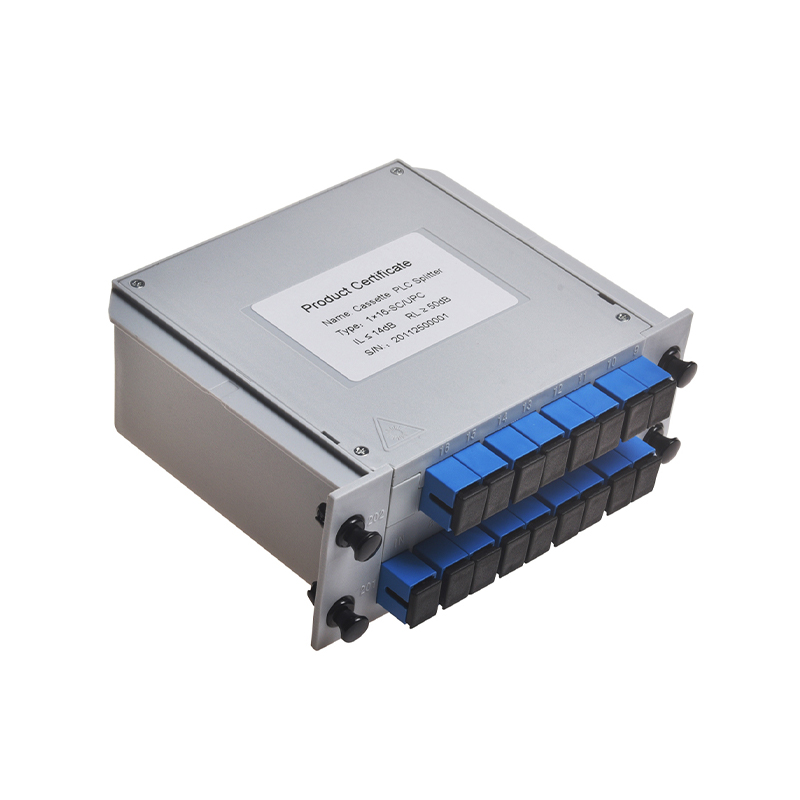

Opakowanie modułu/wtyczki (Moduł/wtyczka): standardowy moduł rackowy 1U, łatwy do zainstalowania na stojaku ODF;
Opakowanie tackowe (Tray): przystosowane do tacki do spawu włókien lub skrzynki rozdzielczej;

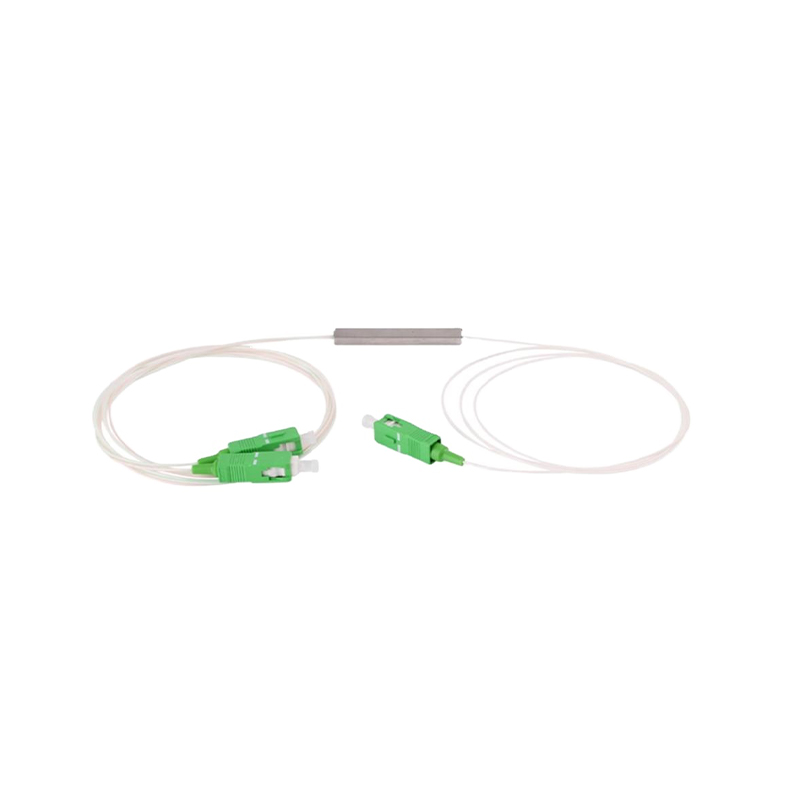

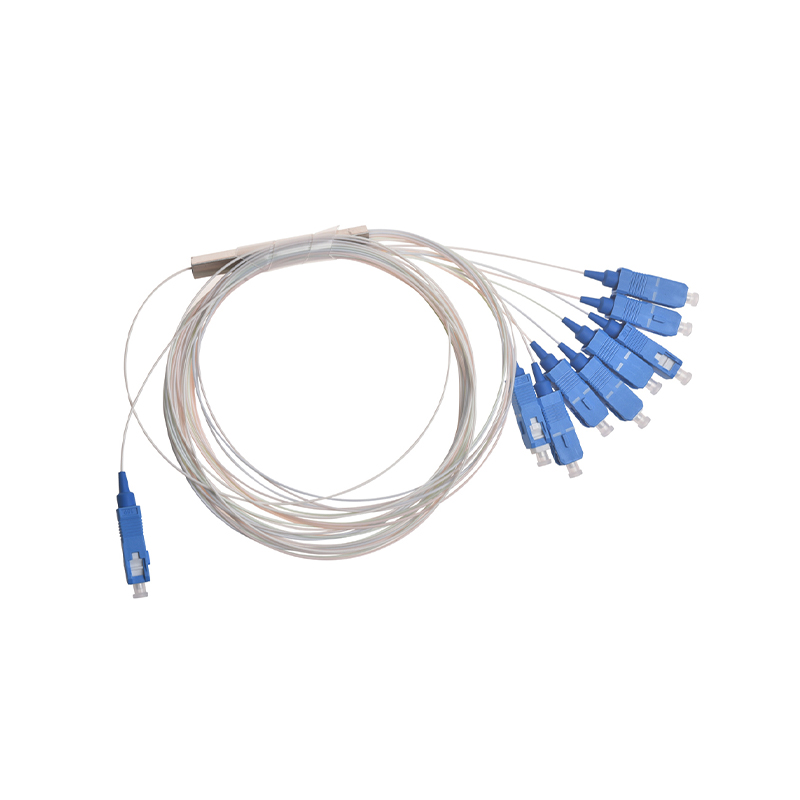

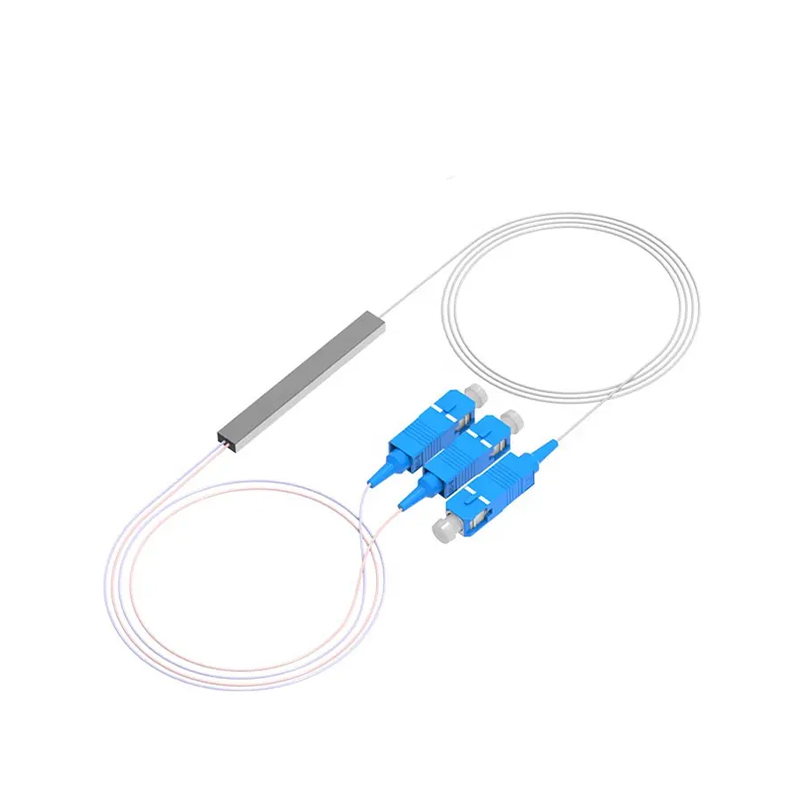

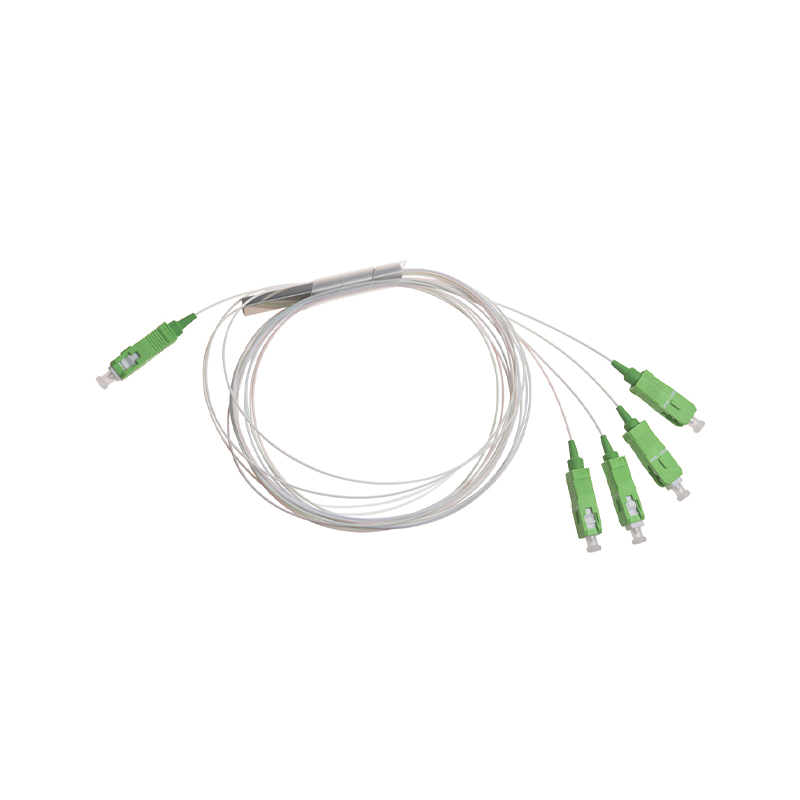

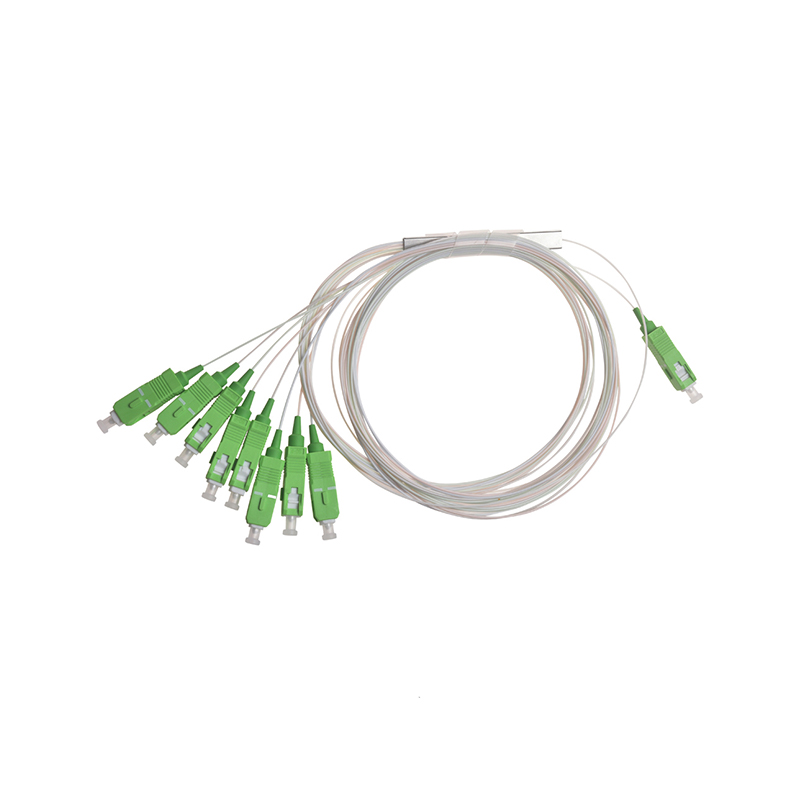

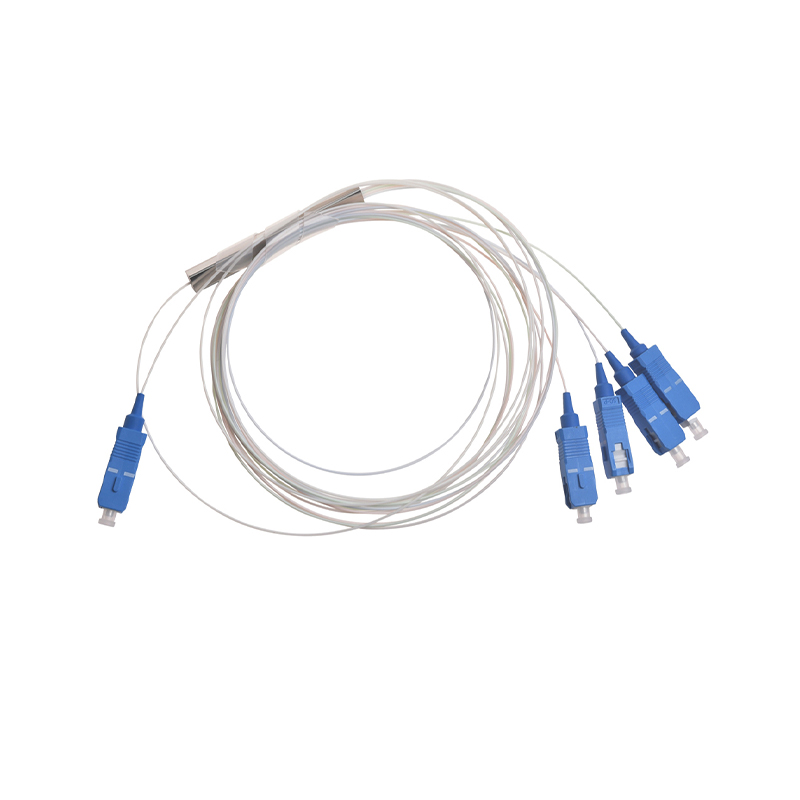

Opakowanie z tuby ze stali nierdzewnej (bezblokowe): konstrukcja o wysokim poziomie ochrony, odpowiednia do trudnych warunków, takich jak wysoka temperatura i wysoka wilgotność.
Wszystkie opakowania są wypełnione silikonem lub żywicą w celu zwiększenia stabilności mechanicznej i tolerancji środowiskowej.

Kluczowe parametry wydajności
Rozdzielacz PLC Ningbo Goshining ściśle przestrzega standardów branżowych pod względem wydajności i optymalizuje kluczowe parametry w oparciu o potrzeby klienta:
Współczynnik podziału: obsługuje elastyczne konfiguracje, takie jak 1:4, 1:8, 1:16, 1:32, 1:64, 2x32, 2x64;
Długość fali roboczej: obejmuje pojedyncze okno (1310/1490/1550nm), podwójne okno (1310/1490nm itp.) i pełne pasmo (1260-1650nm);
Tłumienność wtrąceniowa (IL): typowa Zakres wartości wynosi od 3,6 dB (1x2) do 21,0 dB (1x64), co jest wartością lepszą niż średnia w branży;
Jednolitość: różnica tłumienności wtrąceniowej każdego portu wyjściowego wynosi ≤1,0 dB, co zapewnia zrównoważoną dystrybucję sygnału;
Tłumienie odbicia (RL): ≥55dB, redukujące zakłócenia odbicia sygnału;
Strata zależna od polaryzacji (PDL): ≤0,2 dB, dostosowująca się do wejść o różnym stanie polaryzacji;
Możliwość dostosowania do środowiska: temperatura pracy -40°C do 85°C, temperatura przechowywania w tym samym zakresie, spełniająca wymagania zastosowań przemysłowych.
Główne scenariusze zastosowań
Opierając się na zaletach pełnej gamy produktów światłowodowych, rozgałęźniki PLC firmy Ningbo Goshining są szeroko stosowane w następujących scenariuszach:

Sieć FTTH: dystrybucja sygnału światłowodowego magistrali do wielu terminali użytkowników (ONT/ONU) w optycznym punkcie dystrybucji (ODP);
System PON: obsługuje rozgałęzianie sygnału optycznego EPON, GPON, XG-PON, NG-PON2 i inne technologie;
Sieć optyczna CATV: realizuje wielokanałową dystrybucję sygnałów rozgłoszeniowych typu downstream;
System wykrywania światłowodowego: obsługuje wielopunktowe gromadzenie i dystrybucję sygnału;
Centrum danych/sieć korporacyjna: dostosowanie do potrzeb sieci LAN i budowy okablowania optycznego.
Ponadto firma świadczy usługi dostosowane do indywidualnych potrzeb, które mogą dostosować współczynnik podziału, formę opakowania lub zintegrować inne komponenty światłowodowe (takie jak szybkozłącza, zworki) zgodnie ze specjalnymi potrzebami klienta, aby pomóc w tworzeniu produktów marki prywatnej.

Kluczowe punkty procesu produkcyjnego
Produkcja rozdzielaczy PLC firmy Ningbo Goshining podlega ścisłemu procesowi kontroli jakości:
Osadzanie płytek: hodowanie warstwy falowodu z krzemionki o wysokiej czystości na podłożu krzemowym;
Fotolitografia i trawienie: tworzenie zadanego wzoru falowodu poprzez naświetlanie promieniami UV i trawienie jonami reaktywnymi (RIE);
Obróbka wyżarzania: optymalizacja właściwości optycznych falowodu i zmniejszenie strat transmisji;
Szlifowanie i polerowanie powierzchni czołowej: zapewnienie płaskości i pionowości powierzchni czołowej falowodu oraz poprawa wydajności sprzęgania;
Sprzężenie wyrównujące macierz światłowodową: zastosowanie precyzyjnego sprzętu w celu uzyskania precyzyjnego wyrównania i trwałego połączenia powierzchni czołowej światłowodu i falowodu;
Testowanie wydajności: kompleksowe testowanie kluczowych parametrów, takich jak tłumienność wtrąceniowa, jednorodność i tłumienność odbiciowa;
Ochrona opakowania: montaż obudowy i wypełnienie jej klejem ochronnym oraz przejście testów niezawodności środowiskowej, takich jak cykliczne zmiany temperatury i wibracje.

Rozważania dotyczące wyboru
Współczynnik rozgałęzień: Określany na podstawie liczby użytkowników sieci lub węzłów oddziałów (np. 1x32, 2x64).
Robocza długość fali: Dopasuj długość fali używaną przez system (pojedyncze/podwójne/potrójne okno).
Tłumienie wtrąceniowe: Należy je uwzględnić w budżecie mocy łącza i wybrać produkty spełniające wymagania dotyczące marży systemu.
Forma opakowania: Wybierz rurkę mikro, wtykową, tackę lub rurkę ze stali nierdzewnej w zależności od środowiska instalacji (skrzynka elektryczna/rack/na zewnątrz).
Temperatura robocza: Wybierz zakres temperatur komercyjnych lub przemysłowych, w zależności od środowiska wdrożenia (wewnątrz/na zewnątrz).
Zgodność z normami Potwierdź zgodność ze standardami branżowymi (np. IEC 61300-3, Telcordia GR-1209-CORE, GR-1221-CORE).
