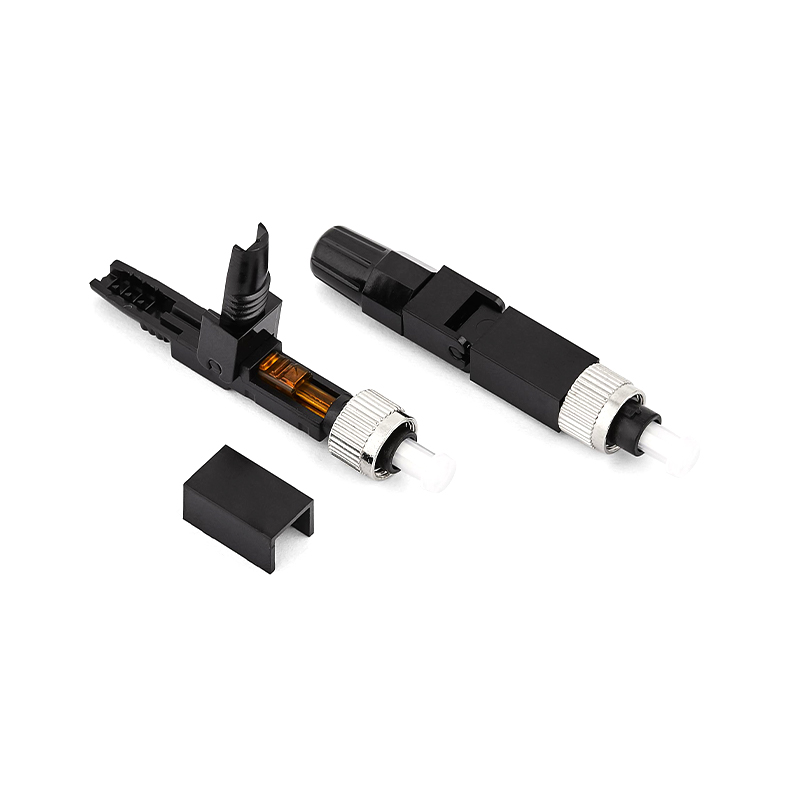

Szybkie złącze światłowodowe serii FC

1. Jakie są podstawowe koncepcje i podstawowe elementy systemu Szybkie złącze światłowodowe serii FC ?
Złącze FC (Ferrule Connector) jest szeroko stosowanym aktywnym złączem światłowodowym, a jego głównym elementem jest precyzyjna tulejka ceramiczna. Ferrula posiada w środku prefabrykowany mikrootwór umożliwiający precyzyjne zamocowanie rdzenia światłowodu.
Korpus złącza ma zwykle metalową strukturę gwintu, która jest blokowana z adapterem przez obrót i charakteryzuje się doskonałą stabilnością mechaniczną oraz możliwością wielokrotnego podłączania i odłączania.
Powierzchnia końcowa złącza musi być dokładnie wypolerowana (zwykłe PC/UPC/APC), aby zapewnić najniższe straty sygnału optycznego i zminimalizować odbicie odbicia podczas dokowania. Powierzchnia czołowa APC ma konstrukcję skośną pod kątem 8 stopni, co znacznie zmniejsza straty odbiciowe, szczególnie w przypadku systemów wrażliwych na odbicia.
Podstawową funkcją jest uzyskanie szybkiego, niskostratnego i wysoce niezawodnego połączenia fizycznego pomiędzy dwoma światłowodami lub pomiędzy światłowodem a portem urządzenia, które stanowi niezbędną część kompletnego kanału optycznego.

2. Jakie są kluczowe wskaźniki wydajności złączy FC i podstawy techniczne umożliwiające osiągnięcie wysokiej jakości połączeń?
Tłumienie wtrąceniowe (IL) i straty odbiciowe (RL) to podstawowe wskaźniki pomiaru wydajności złącza. Wysokiej jakości złącza FC wymagają wartości IL mniejszej niż 0,3 dB, a wartości RL zwykle wymagają UPC>50dB, APC>60dB lub nawet więcej. Wymaga to kontroli koncentryczności tulei, promienia krzywizny powierzchni czołowej i dokładności ułożenia włókien na poziomie mikronów.
Tolerancja geometryczna, twardość i odporność na zużycie precyzyjnej tulejki ceramicznej (wykonanej głównie z tlenku cyrkonu) są podstawą zapewnienia długotrwałego, stabilnego połączenia. Wewnętrzna średnica tulei i średnica płaszcza światłowodu muszą być dokładnie dopasowane, aby zapewnić dokładne umieszczenie włókna w otworze.
Wysokowydajna konstrukcja sprężyny zapewnia stabilny nacisk osiowy, dzięki czemu złącze znajduje się w bliskim kontakcie fizycznym z adapterem. Wytrzymałość, odporność na korozję i długoterminowa stabilność mechaniczna materiału powłoki bezpośrednio wpływają na niezawodność złącza w różnych środowiskach.
Precyzyjna kontrola parametrów geometrycznych powierzchni czołowej (promień krzywizny, przesunięcie wierzchołków, wysokość włókna) oraz ultragładki proces polerowania stanowią fizyczną podstawę do osiągnięcia niskich strat wtrąceniowych i bardzo wysokich strat odbiciowych.

3. Jakie są typowe scenariusze zastosowań i kryteria doboru złączy serii FC w sieciach światłowodowych?
Złącza FC są szeroko stosowane w stałych punktach połączeń o wysokich wymaganiach dotyczących niezawodności, takich jak optyczne linie kablowe magistrali, wyposażenie pomieszczeń ze sprzętem podstawowym (takie jak OLT, sprzęt transmisyjny, wzmacniacze) i porty przyrządów testowych ze względu na ich wysoką wytrzymałość i doskonałą tolerancję na wibracje, jaką zapewnia ich metalowa konstrukcja blokująca gwint.
Typ FC-APC jest preferowanym interfejsem połączeniowym dla węzłów optycznych CATV, analogowych systemów transmisji RF i środowisk testowych o wysokiej precyzji ze względu na jego wyjątkowo niską charakterystykę strat odbicia, która może skutecznie tłumić zakłócenia odbitych sygnałów na wydajność systemu.
W okablowaniu zaplecza światłowodowego (FTTH) i zarządzaniu ramkami dystrybucyjnymi światłowodów o dużej gęstości (ODF/DDF) w centrach danych złącza FC zajmują ważną pozycję ze względu na ich niezawodność oraz dojrzałe procesy instalacji i konserwacji. Przy wyborze należy kompleksowo wziąć pod uwagę takie czynniki, jak typ interfejsu (UPC/APC), środowisko aplikacji (wewnątrz/na zewnątrz) oraz oczekiwaną liczbę czasów podłączania i odłączania.

4. W jaki sposób firma Ningbo Goshining Communication Technology Co., Ltd. zapewnia wysoką jakość i niezawodność szybkich złączy światłowodowych serii FC?
Rygorystyczne standardy produkcyjne zapewniają stabilną wydajność: Ningbo Goshining Communication przestrzega wewnętrznych standardów produkcyjnych, które są wyższe niż ogólne specyfikacje branżowe i przebiega przez podstawowe procesy, takie jak precyzyjny wybór tulejek ceramicznych, precyzyjne cięcie, polerowanie na poziomie nano i pełna kontrola interferometru trójwymiarowego. Każda partia produktów musi przejść rygorystyczne testy tłumienia wtrąceniowego, tłumienności odbiciowej, wymienności, powtarzalności, wibracji i przystosowania do środowiska (cykl temperatury i wilgotności), aby zapewnić, że działanie produktów fabrycznych jest stabilne i niezawodne, spełniając lub nawet przekraczając zaawansowane międzynarodowe standardy, takie jak Telcordia GR-326.
Kompleksowe rozwiązanie głęboko integruje aplikacje złączy FC: Jako profesjonalny dostawca komponentów i rozwiązań do komunikacji optycznej, Ningbo Goshining Communication zapewnia kompletną usługę łańcucha wartości dotyczącą złączy FC. Począwszy od projektu struktury złącza i optymalizacji symulacji optycznej, obejmuje rozwój form, precyzyjne formowanie wtryskowe/obróbkę metalu, zautomatyzowany montaż, pełne testowanie parametrów oraz pakowanie gotowego produktu i dostawę na rynek, tworząc wydajną pętlę zamkniętą. Integracja ta zapewnia najlepszą zdolność adaptacji i spójność złączy FC w różnych scenariuszach zastosowań, takich jak optyczne ramki rozdzielcze, zworki testowe i pigtaile sprzętowe.
Dostosowywanie wspiera różnorodne potrzeby: Ningbo Goshining Communication oferuje elastyczne możliwości dostosowywania, aby zrozumieć wyjątkowość różnych klientów i scenariuszy zastosowań. Zgodnie z konkretnymi potrzebami klientów może dostosować kluczowe specyfikacje złączy FC (takie jak konkretna docelowa wartość strat, poziom żywotności wtyczki), dostosować do specjalnych typów kabli optycznych lub materiałów osłony, zoptymalizować formy opakowań (pojedyncze, zbiorcze, szpulowe) i zapewnić ekskluzywne logo marki (OEM/ODM), aby zapewnić płynną integrację produktu z architekturą systemu klienta i procesami biznesowymi.

5. Jakie są główne aspekty potencjału dostosowywania złączy serii FC w konkretnych scenariuszach popytu?
Ningbo Goshining Communication może dostosować materiały komponentów złączy FC do specjalnych środowisk zastosowań (takich jak wysokie zimno, wysoka temperatura, wysoka wilgotność i wysoce korozyjne warunki przemysłowe), takich jak stosowanie specjalnych osłon ze stali nierdzewnej i odpornych na warunki atmosferyczne uszczelek gumowych w celu poprawy tolerancji środowiskowej.
Zgodnie z wymaganiami klienta dotyczącymi gęstości okablowania na miejscu, zworki światłowodowe FC o różnych długościach, różnych materiałach osłony (LSZH/PVX itp.) i różnej wytrzymałości na rozciąganie można dostosować, aby spełnić określone ograniczenia dotyczące przestrzeni w szafie lub ścieżki okablowania.
W przypadku wysokiej klasy przyrządów testowych lub interfejsów portów sprzętu specjalnego możemy zapewnić złącza FC o bardzo niskich stratach (takich jak IL<0,15dB) i bardzo wysokich stratach odbiciowych (takich jak RL>65dB APC), aby spełnić najbardziej rygorystyczne wymagania dotyczące wskaźników wydajności.
Wspieramy klientów w osiągnięciu dogłębnej personalizacji opakowań, w tym między innymi projektu pudełka wewnętrznego, rozmiaru rolki, informacji na etykiecie (w tym kodu QR umożliwiającego identyfikację), logo pudełka zewnętrznego itp., aby sprostać potrzebom klientów w zakresie zarządzania łańcuchem dostaw i wizerunku marki.
