Kabel światłowodowy

Kabel światłowodowy to medium komunikacyjne wykorzystujące impulsy świetlne do przesyłania informacji we włóknach szklanych lub plastikowych. Jego podstawowa zasada działania opiera się na całkowitym odbiciu światła: gdy sygnał świetlny dostanie się do rdzenia o wysokim współczynniku załamania światła (rdzenia) pod określonym kątem (większym niż kąt krytyczny), zostanie całkowicie odbity z powrotem do rdzenia przez zewnętrzną powłokę o niskim współczynniku załamania światła (okładzinę), zapewniając w ten sposób transmisję sygnału z niskimi stratami i na duże odległości. Aby zapobiec uszkodzeniom fizycznym i wpływom środowiska, jedno lub wiele włókien optycznych jest pokrytych warstwą ochronną (buforem), elementem wzmacniającym (takim jak przędza aramidowa) i płaszczem zewnętrznym (płaszczem). Produkty Goshining w zakresie kabli optycznych ściśle przestrzegają tej fizycznej zasady i zapewniają niezawodność dzięki czterem warstwom ochrony.

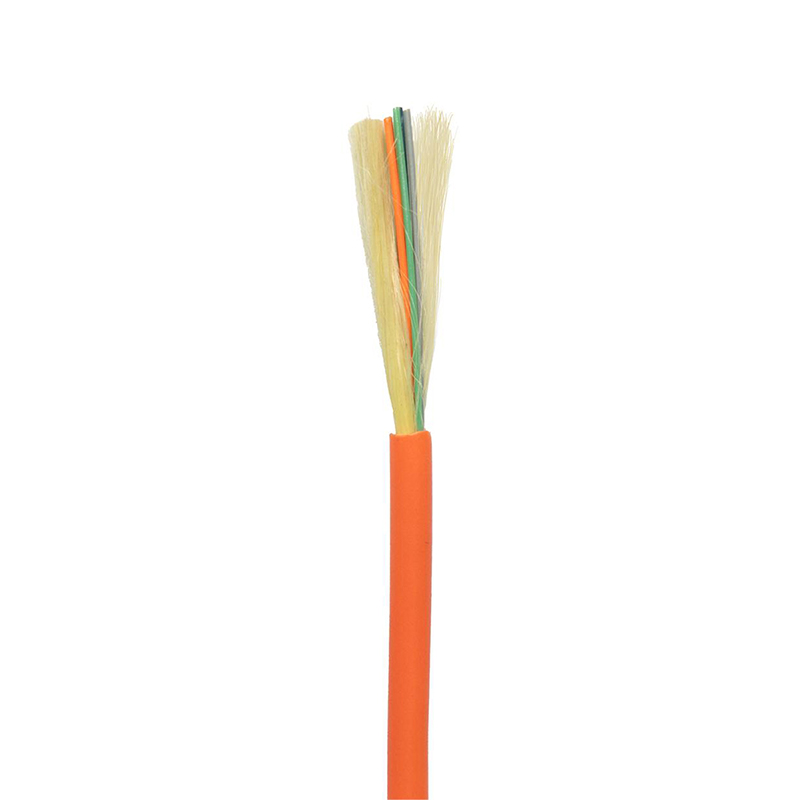

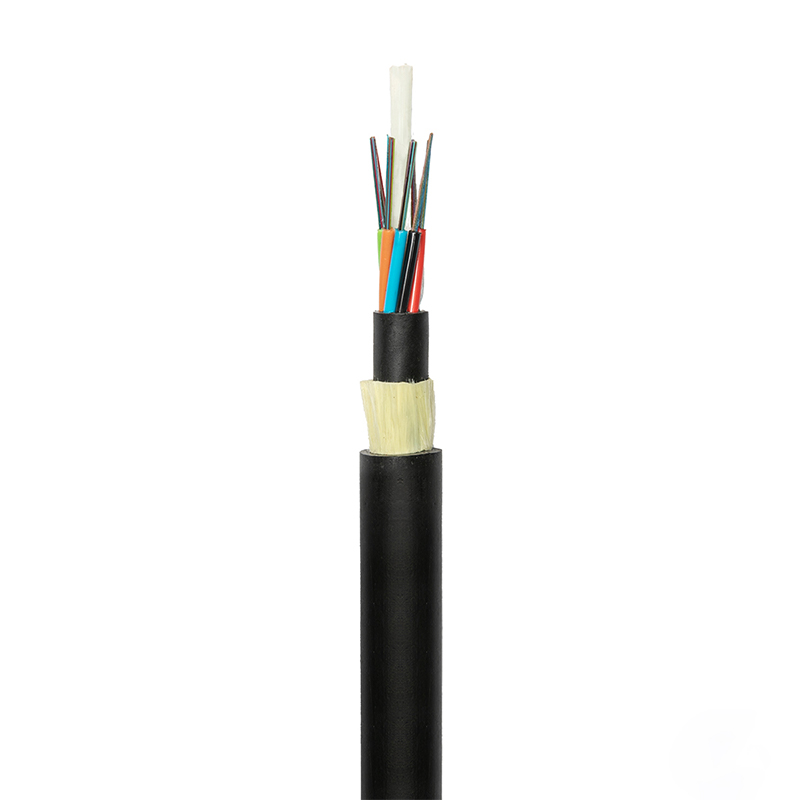

1. Podstawowa budowa fizyczna
Rdzeń: Włókno wykonane z wysokiej czystości krzemionki (SiO₂) lub tworzywa sztucznego, o średnicy zwykle w zakresie 5-100 mikronów (około 9 μm dla światłowodu jednomodowego i 50/62,5 μm dla światłowodu wielomodowego), będące kanałem transmisji sygnałów optycznych.
Płaszcz: Materiał otaczający rdzeń (zwykle domieszkowana krzemionka) o współczynniku załamania światła (n₂) znacznie niższym niż współczynnik załamania rdzenia (n₁), zapewniającym całkowite odbicie światła w rdzeniu (n₁ > n₂).
Powłoka: Ochronna warstwa żywicy akrylowej (o średnicy około 250 μm), która zapewnia wytrzymałość mechaniczną i izoluje naprężenia zewnętrzne.
Element wzmacniający: przędza aramidowa lub drut stalowy w celu zwiększenia wytrzymałości na rozciąganie.
Kurtka: Zewnętrzna warstwa z polietylenu (PE) lub ognioodpornego polichlorku winylu (PVC), odporna na erozję środowiskową (wilgoć, ścieranie, korozję chemiczną).
Precyzyjna inżynieria Goshining zapewnia optymalną kontrolę współczynnika załamania światła i solidną ochronę wszystkich kabli, kabli krosowych i niestandardowych rozwiązań.

2. Zasada transmisji
Kiedy sygnał optyczny jest transmitowany w rdzeniu, a kąt padania jest większy niż kąt krytyczny (θ_c = arcsin(n₂/n₁)), na granicy faz rdzeń-płaszcz nastąpi całkowite odbicie, a energia będzie ograniczona do rdzenia i rozchodzi się do przodu.

3. Rodzaj włókna
Według trybu transmisji:
Światłowód jednomodowy (SMF): Rdzeń jest bardzo cienki (około 8-10 μm), umożliwiając transmisję tylko w jednym trybie podstawowym (typowa długość fali 1310/1550 nm). Cechy: Prawie nieograniczona przepustowość (>100 GHz·km), wyjątkowo niskie straty (<0,2 dB/km przy 1550 nm), odpowiednia do długodystansowych sieci szkieletowych o dużej przepustowości (takich jak ITU-T G.652, G.655).
Światłowód wielomodowy (MMF): Rdzeń jest grubszy (50 μm lub 62,5 μm), co pozwala na jednoczesną transmisję wielu modów (typowa długość fali 850/1300 nm). Cechy: Ograniczona szerokość pasma (ograniczona dyspersją modów, OM4 może osiągnąć 4700 MHz·km przy 850 nm), duże straty (~3 dB/km przy 850 nm), odpowiednia dla centrów danych na krótkich dystansach i sieci lokalnych (takich jak ISO/IEC 11801 OM1-OM5).
Według rozkładu współczynnika załamania światła:
Włókno o stopniowanym indeksie: współczynnik załamania światła rdzenia i płaszcza zmienia się krok po kroku.
Światłowód o stopniowanym indeksie: Współczynnik załamania światła rdzenia maleje parabolicznie od środka na zewnątrz, co znacznie poprawia dyspersję intermodalną światłowodu wielomodowego.

4. Kluczowe parametry wydajności
Tłumienie: Strata mocy na jednostkę długości (dB/km), gdy sygnał optyczny jest przesyłany w światłowodzie. Wpływ na to ma głównie absorpcja materiału, rozpraszanie Rayleigha i utrata zginania. Kluczowym czynnikiem jest długość fali (taka jak najniższe tłumienie w powszechnie używanych oknach 1310 nm i 1550 nm).
Przepustowość: Zdolność światłowodu do przesyłania sygnałów, odzwierciedlająca górną granicę szybkości przenoszenia informacji. Ograniczone głównie przez rozproszenie:
Dyspersja modalna (światłowód wielomodowy): spowodowana różnicą prędkości propagacji różnych modów.
Dyspersja chromatyczna (jednomodowa/wielomodowa): spowodowana różnicą prędkości propagacji światła o różnych długościach fal w ośrodku (dyspersja materiałowa, dyspersja falowodowa).
Apertura numeryczna: parametr charakteryzujący zdolność światłowodu do odbioru światła (NA = sinθ, θ to maksymalny kąt odbioru). Im większy NA, tym wyższa wydajność sprzęgania, ale dyspersja modowa może wzrosnąć (światłowód wielomodowy).
Kompleksowe rozwiązania Goshining (od kabli po skrzynki przyłączeniowe) gwarantują niskie straty, wysoką przepustowość i niezawodność – poparte dostosowywaniem OEM.

5. Główne obszary zastosowań
Telekomunikacyjna sieć szkieletowa i sieć dostępowa: przenosząca na duże odległości transmisję głosu, danych i wideo o dużej przepustowości, jest podstawowym medium FTTH (światłowód do domu).
Wzajemne połączenie centrum danych i sieci: szybkie połączenie między serwerami i przełącznikami, podstawowe łącze transmisyjne sieci pamięci masowej.
Telewizja kablowa: transmisja sygnałów wideo o wysokiej rozdzielczości i sygnałów szerokopasmowych.
Automatyka i sterowanie przemysłowe: stosowane w środowiskach o silnych zakłóceniach elektromagnetycznych (elektryczność, transport kolejowy, fabryki).
Sprzęt medyczny: optyczny kanał transmisji obrazowania endoskopowego i laserowego sprzętu chirurgicznego.
Obronność i wykrywanie: łączność wojskowa, sieci czujników światłowodowych (monitoring naprężeń, temperatury, wibracji).

Dlaczego warto współpracować z Ningbo Goshining?
Produkty o pełnym spektrum: szybkie złącza, rozgałęźniki PLC, kable krosowe, kable, skrzynki rozdzielcze i akcesoria.

Personalizacja: markowe rozwiązania od projektu po dostawę.

Zapewnienie jakości: Precyzyjna produkcja zapewniająca niskie straty, wysoką trwałość i zgodność (ITU-T, ISO/IEC).

Usługa globalna: kompleksowe wsparcie dla zastosowań telekomunikacyjnych, centrów danych, przemysłowych i specjalistycznych.
