Co to jest zamknięcie złącza światłowodowego?

A Zamknięcie złącza światłowodowego to specjalne urządzenie służące do łączenia, zabezpieczania i zarządzania kablami optycznymi. Zwykle jest używany do operacji takich jak łączenie, rozgałęzianie, bezpośrednie lub rezerwowanie kabli optycznych. Odgrywa kluczową rolę w systemach komunikacji światłowodowej, zapewniając stabilną pracę i długoterminową niezawodność kabli optycznych w różnych środowiskach.

Główne funkcje złączek światłowodowych
Połączenie kabla optycznego: służy do łączenia dwóch lub więcej kabli optycznych w celu uzyskania ciągłej transmisji sygnałów optycznych.

Ochrona mechaniczna: zapobiega uszkodzeniu kabla optycznego na skutek naprężenia, zginania lub sił zewnętrznych na złączu.

Ochrona środowiska: zapewnia właściwości uszczelniające, takie jak wodoodporność, pyłoszczelność i odporność na wilgoć, aby zapobiec przedostawaniu się wilgoci, kurzu, owadów itp. do wnętrza.

Zarządzanie resztkami włókien: zapewnia stałą i sortowaną przestrzeń dla pozostałych włókien po spawaniu włókien optycznych, co jest wygodne w utrzymaniu i zarządzaniu.

Podparcie i mocowanie: zapewnia fizyczne wsparcie dla kabla optycznego, aby zapobiec poluzowaniu się pod wpływem grawitacji lub wibracji.

Struktura kompozycji Zamknięcie złącza światłowodowego
Obudowa (pokrywa puszki): zwykle wykonana z metalu lub tworzywa sztucznego o wysokiej wytrzymałości, o dobrej odporności na ciśnienie i odporność na korozję. Powierzchnia została zaprojektowana z otworami montażowymi, rowkami uszczelniającymi itp. w celu ułatwienia montażu i uszczelnienia.

Elementy uszczelniające: powszechnie stosowane są uszczelki silikonowe, rurki termokurczliwe, pierścienie typu O-ring itp., stosowane w celu uzyskania stopnia ochrony IP (takiego jak IP68).

Elementy mocujące: w tym zaciski, wsporniki, śruby itp., stosowane do mocowania kabli optycznych w celu zapobiegania ich poślizgowi.

Taca na resztki włókien światłowodowych: służy do porządkowania i mocowania nadmiaru długości światłowodu w celu łatwego spawania i konserwacji.

Moduł zgrzewający (opcjonalny): Niektóre zaawansowane modele mają wbudowane spawarki lub urządzenia termokurczliwe do wykonywania operacji spawania na miejscu.

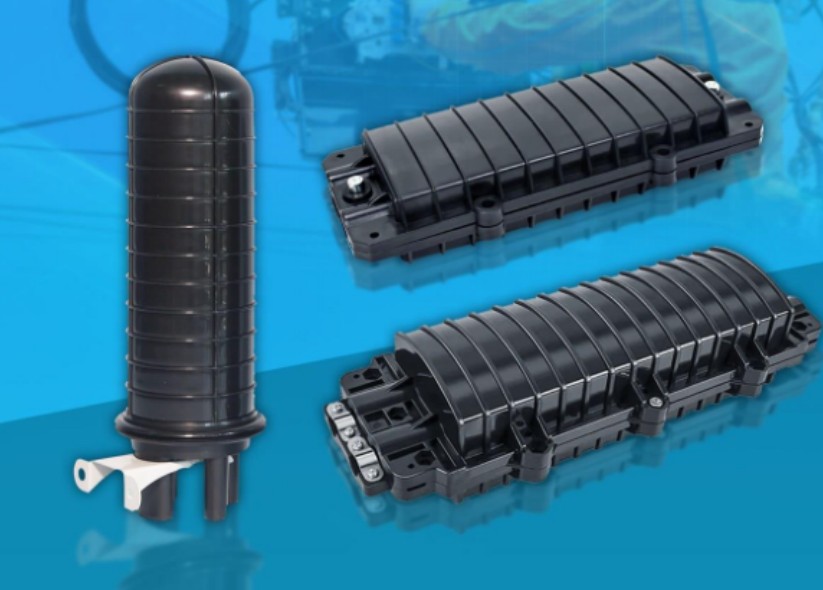

Rodzaje zamknięć spawów światłowodowych
W zależności od scenariusza użytkowania i wymagań funkcjonalnych mufy światłowodowe można podzielić na następujące typy:

Parametry techniczne mufy światłowodowej

Scenariusze zastosowania Zamknięcie złącza światłowodowegoes
Sieć FTTH (światłowód do domu): wykorzystywana do dostępu światłowodowego na ostatnim kilometrze, podłączania kabli optycznych i terminali użytkowników.

Sieć FTTB (światłowód do budynku): wykorzystywana do dystrybucji światłowodów wewnątrz budynków.

Miejska sieć optyczna: stosowana do łączenia magistralnych kabli optycznych z odgałęzionymi kablami optycznymi.

System komunikacji elektroenergetycznej: stosowany do połączeń komunikacyjnych światłowodów w wieżach energetycznych, podstacjach i innych miejscach.

Systemy monitorowania i bezpieczeństwa: stosowane w połączeniach światłowodowych do nadzoru wideo, inteligentnego transportu i innych systemów.

Podmorskie kable optyczne i komunikacja na duże odległości: używane do transoceanicznych lub międzyregionalnych połączeń kabli optycznych.

Jakie są popularne typy Zamknięcie złącza światłowodowegoes ? Do jakich środowisk instalacyjnych są odpowiednie?

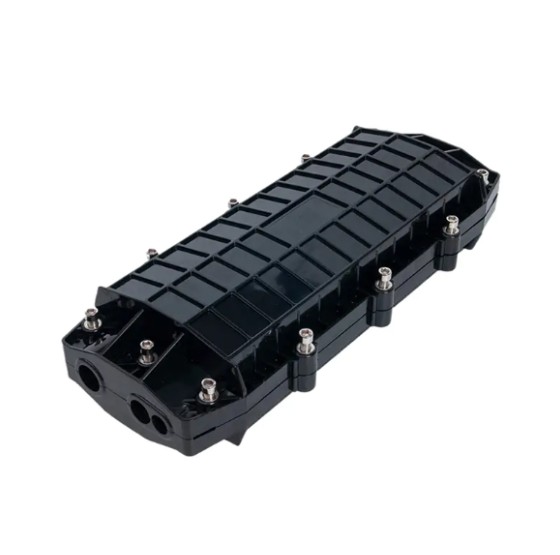

Skrzynka łączeniowa pozioma (w linii).

Pozioma (in-line) skrzynka połączeniowa jest powszechnym urządzeniem do łączenia kabli optycznych, zwykle o konstrukcji cylindrycznej lub prostokątnej, z wieloma modułami zgrzewającymi lub stałymi gniazdami wewnątrz. Do jego głównych struktur należą:

Obudowa: zwykle wykonana z metalu lub tworzywa sztucznego o wysokiej wytrzymałości, o dobrej odporności na ciśnienie i korozję.

Moduł fuzyjny: używany do łączenia światłowodów, z tacą termokurczliwą, rurką termokurczliwą lub modułem spawu na zimno wewnątrz.

Uchwyt mocujący: służy do mocowania kabla optycznego, aby zapobiec przesuwaniu się lub przesuwaniu kabla optycznego podczas procesu łączenia.

Elementy uszczelniające: takie jak uszczelki silikonowe, o-ringi itp., stosowane w celu uzyskania wodoodporności i pyłoszczelności.

Taca na resztki włókien światłowodowych: służy do porządkowania i mocowania nadmiaru światłowodu w celu łatwego zgrzewania i konserwacji.

Pozioma puszka przyłączeniowa nadaje się do następujących środowisk instalacyjnych:
Instalacja podziemna bezpośrednio w ziemi: stosowana do łączenia kabli optycznych pod drogami miejskimi lub na terenach zielonych.
Układanie rurociągów: stosowane do bezpośredniego łączenia kabli optycznych w rurociągach podziemnych.
Instalacja napowietrzna: służy do bezpośredniego podłączenia kabli optycznych na słupach.
Okablowanie wewnętrzne: stosowane do bezpośredniego podłączenia kabli optycznych wewnątrz budynków.

Sposób montażu puszki poziomej (in-line).
Instalacja bezpośrednia w ziemi: zakop puszkę bezpośrednio pod ziemią, odpowiednia dla obszarów wiejskich lub odległych.
Instalacja rurociągu: włóż skrzynkę przyłączeniową do rurociągu, odpowiednią dla miejskiej podziemnej sieci kabli optycznych.

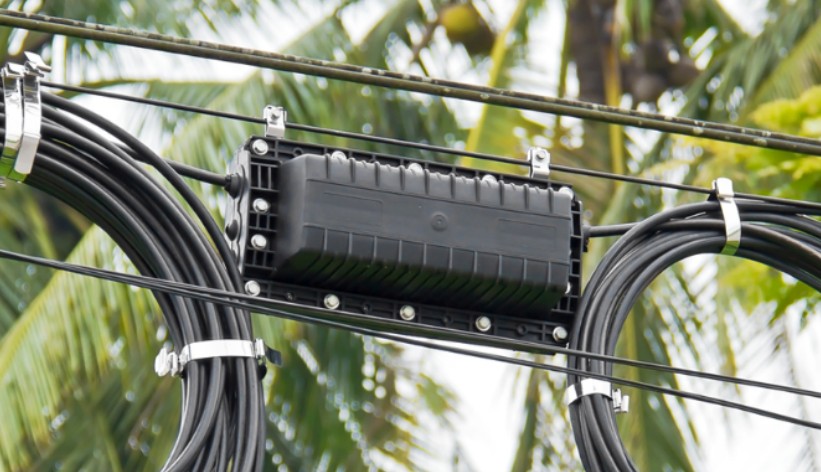

Instalacja nad głową: mocowana do słupa za pomocą haczyków lub wsporników, odpowiednia do połączeń kabli optycznych w miastach i na przedmieściach.

Konstrukcja poziomej (in-line) puszki przyłączeniowej jest stosunkowo prosta. Elementy wewnętrzne obejmują moduły zgrzewania, elementy mocujące, elementy uszczelniające i tace na resztki włókien itp. Ogólny układ jest przejrzysty i łatwy w instalacji i konserwacji. Dzięki tej strukturze doskonale nadaje się do scenariuszy połączeń jednopunktowych.

takie jak proste połączenie magistralnych kabli optycznych, które może skutecznie zmniejszyć straty na rozgałęzieniach i poprawić stabilność transmisji sygnału optycznego. Ponadto, ze względu na prostą konstrukcję i niski koszt, jest bardziej ekonomiczna niż inne typy puszek połączeniowych i nadaje się do projektów o ograniczonych budżetach. Jednocześnie proces instalacji poziomej puszki przyłączeniowej nie wymaga skomplikowanych narzędzi, jest łatwy w obsłudze i nadaje się do szybkiej budowy, szczególnie w przypadku tymczasowych lub awaryjnych potrzeb podłączenia kabla optycznego.

Chociaż pozioma puszka przyłączeniowa nadaje się do połączeń jednopunktowych i prostego kabla optycznego tułowia, jej konstrukcja obsługuje tylko „jedno wejście i jedno wyjście” lub „jedno wejście i jedno wyjście, a następnie rozgałęzianie”, co nie nadaje się do wielokierunkowego połączenia rozgałęźnego, szczególnie w scenariuszach o dużej gęstości, takich jak centra danych i inteligentne budynki.

Ponadto jego przestrzeń wewnętrzna jest ograniczona, stopień wykorzystania jest niski, a skalowalność słaba, co utrudnia zaspokojenie potrzeb ciągłego rozwoju optycznej sieci kablowej. Dlatego przy wyborze rodzaju skrzynki łączeniowej należy dokonać rozsądnego planowania w oparciu o rzeczywiste potrzeby.

Puszka przyłączeniowa pionowa (kopułowa).
Puszka pionowa (kopułowa) jest urządzeniem przystosowanym do wielotorowego podłączenia odgałęźnego. Zwykle ma kształt kopuły lub półkuli, z dużą przestrzenią wewnętrzną, która może pomieścić odgałęzienie wielu kabli optycznych. Jego główna struktura obejmuje:

Obudowa: zwykle wykonana z metalu lub tworzywa sztucznego o wysokiej wytrzymałości, o dobrej odporności na ciśnienie i korozję.

Moduł Fusion: Wewnątrz znajduje się wiele tac zgrzewających lub portów odgałęzionych, takich jak 1 wejście/4 wyjścia, 1 wejście/6 wyjść itp.

Obrotowa taca zgrzewająca: wygodna do łączenia i zarządzania wieloma kablami optycznymi.

Elementy uszczelniające: takie jak uszczelki silikonowe, o-ringi itp., stosowane w celu uzyskania wodoodporności i pyłoszczelności.

Taca na resztki włókien: służy do porządkowania i mocowania nadmiaru długości światłowodu, co jest wygodne do zgrzewania i konserwacji.

Pionowe puszki przyłączeniowe są szeroko stosowane w następujących scenariuszach:
Sieć FTTH (Fiber to the Home): używana do połączenia dostępu ostatniej mili pomiędzy głównym kablem optycznym a terminalem użytkownika.
Okablowanie wewnętrzne budynku: służy do połączenia głównego kabla optycznego w budynku z odgałęźnym kablem optycznym każdego piętra lub modułu.
Hybrydowa instalacja wewnętrzna/zewnętrzna: odpowiednia do podłączenia odgałęzień kabla optycznego w przypadku renowacji istniejących budynków lub nowych projektów budowlanych.
Punkty dostępu o dużej gęstości: takie jak centra danych, inteligentne budynki, miejskie sieci kabli optycznych itp.

Sposób montażu puszki pionowej (kopułowej).
Instalacja wewnętrzna: służy do podłączenia odgałęzienia kabla optycznego wewnątrz budynku.
Instalacja zewnętrzna: stosowana do zewnętrznych odgałęzień kabla optycznego, np. punktu dostępowego FTTH.
Instalacja hybrydowa: odpowiednia do podłączenia odgałęzień kabla optycznego w istniejących projektach modernizacyjnych lub nowych budynkach.

Pionowa (kopułowa) skrzynka przyłączeniowa obsługuje wielokanałowe połączenia rozgałęźne, odpowiednie dla scenariuszy dostępu do kabla optycznego o dużej gęstości, takich jak 1 wejście/4 wyjścia, 1 wejście/6 wyjść i inne konfiguracje. Jego wewnętrzna przestrzeń jest duża, co jest wygodne do układania kabli optycznych i zarządzania resztkami włókien, a także nadaje się do punktów dostępu o dużej gęstości, takich jak obszary mieszkalne i budynki biurowe. Jednocześnie ten typ puszki przyłączeniowej jest elastyczny w montażu i może obsługiwać wiele metod układania, takich jak układanie pod sufitem, rurociągiem i bezpośrednio w ziemi.

Jednak jego konstrukcja jest stosunkowo złożona, a instalacja i konserwacja wymagają pewnych umiejętności. Koszt jest również nieco wyższy niż w przypadku innych typów i ma pewne wymagania dotyczące środowiska instalacji, które nie nadaje się do konstrukcji tymczasowej.

Pudełko termokurczliwe
Mufa termokurczliwa to urządzenie uszczelnione rurką termokurczliwą lub mufą termokurczliwą. Zwykle jest zaprojektowany w sposób zminiaturyzowany i nadaje się do podłączenia niewielkiej liczby kabli optycznych. Jego główna struktura obejmuje:

Obudowa: najczęściej wykonana z tworzywa sztucznego lub metalu, o prostej konstrukcji.

Moduł fuzyjny: Wewnątrz znajduje się taca zgrzewająca lub moduł zimnego połączenia do zgrzewania światłowodu.

Rurka termokurczliwa: kurczy się pod wpływem ogrzewania, tworząc szczelne wodoodporne uszczelnienie.

Zacisk stały: służy do mocowania kabla optycznego, aby zapobiec przesuwaniu się.

Taca na resztki włókien światłowodowych: służy do porządkowania i mocowania nadmiaru światłowodu w celu łatwego zgrzewania i konserwacji.

Mufa termokurczliwa nadaje się do następujących scenariuszy:
Wczesny projekt transformacji sieci kabli optycznych: używany do łączenia i modernizacji starych kabli optycznych.
Instalacja tymczasowa lub awaryjna: taka jak tymczasowa konstrukcja, tymczasowe linie komunikacyjne itp.
Małe punkty dostępu: takie jak małe stacje bazowe, tymczasowe punkty monitorowania itp.
Projekty o ograniczonych budżetach: Odpowiednie dla projektów o wysokich wymaganiach kosztowych.

Metody montażu puszek termokurczliwych
Szybki montaż: Uszczelnienie uzyskuje się poprzez podgrzanie i obkurczenie rurki termokurczliwej, co nadaje się do szybkiego montażu.
Zminiaturyzowana instalacja: odpowiednia do scenariuszy o ograniczonej przestrzeni, takich jak małe punkty dostępu.
Instalacja tymczasowa: Nadaje się do tymczasowych konstrukcji lub linii komunikacji awaryjnej.

Puszka termokurczliwa jest łatwa w montażu, nie wymaga skomplikowanych narzędzi i nadaje się do szybkiego montażu, szczególnie w przypadku projektów o ograniczonym budżecie. Osiąga dobrą wodoodporność poprzez obkurczenie rurki termokurczliwej, ma mocne uszczelnienie i może skutecznie chronić wewnętrzne światłowód przed czynnikami środowiskowymi.

Ponadto ten typ puszki przyłączeniowej nadaje się do podłączenia niewielkiej liczby kabli optycznych, nadaje się do małych punktów dostępowych lub tymczasowych scenariuszy budowlanych. Jednakże termokurczliwej mufy nie można ponownie wykorzystać ani ponownie otworzyć po zakończeniu termokurczania, co ogranicza jej zastosowanie w scenariuszach wymagających częstego demontażu i montażu. Jednocześnie materiały termokurczliwe mają krótką żywotność, są podatne na starzenie i nadają się tylko do podłączenia niewielkiej liczby kabli optycznych, nie nadają się do rozgałęzień wielokanałowych lub wymagań dostępu o dużej gęstości.

Mechanicznie uszczelniona skrzynka przegubowa
Mechanicznie uszczelniona skrzynka przyłączeniowa to urządzenie, które wykorzystuje uszczelki, o-ringi, uszczelki uszczelniające i inne metody mechaniczne w celu uzyskania uszczelnienia. Zwykle ma konstrukcję modułową i nadaje się do różnych scenariuszy połączeń kabli optycznych. Do jego głównych struktur należą:

Obudowa: zwykle wykonana z metalu lub tworzywa sztucznego o wysokiej wytrzymałości, o dobrej odporności na ciśnienie i korozję.

Moduł Fusion: Wewnątrz znajduje się wiele tac zgrzewających lub portów odgałęzionych, takich jak 1 wejście/4 wyjścia, 1 wejście/6 wyjść itp.

Elementy uszczelniające: takie jak uszczelki silikonowe, o-ringi, uszczelki itp., stosowane w celu uzyskania wodoodporności i pyłoszczelności.

Uchwyt mocujący: służy do mocowania kabla optycznego, aby zapobiec przesuwaniu się.

Taca na resztki włókien światłowodowych: służy do porządkowania i mocowania nadmiaru światłowodu w celu łatwego zgrzewania i konserwacji.

Mechanicznie uszczelniona skrzynka przegubowaes are suitable for the following scenarios:
Nowe projekty: odpowiednie do budowy nowoczesnych sieci komunikacyjnych, takich jak FTTH, FTTB itp.
Scenariusze dostępu o dużej gęstości: takie jak centra danych, inteligentne budynki, miejskie optyczne sieci kablowe itp.
Wiele metod układania: obsługuje wiele metod instalacji, takich jak napowietrzne, rurociągi i bezpośrednie zakopywanie.
Scenariusze wymagające częstego demontażu i montażu: takie jak centra danych, stacje bazowe i inne scenariusze wymagające częstej konserwacji.

Metoda montażu puszki przyłączeniowej z uszczelnieniem mechanicznym
Nowy projekt: Nadaje się do budowy nowoczesnych sieci komunikacyjnych, takich jak FTTH, FTTB itp.
Scenariusze dostępu o dużej gęstości: takie jak centra danych, inteligentne budynki, miejskie optyczne sieci kablowe itp.
Wiele metod układania: obsługuje wiele metod instalacji, takich jak napowietrzne, rurociągi i bezpośrednie zakopywanie.
Scenariusze częstego demontażu i montażu: Odpowiednie do scenariuszy wymagających częstej konserwacji, takich jak centra danych, stacje bazowe itp.

Skrzynka przyłączeniowa z uszczelnieniem mechanicznym charakteryzuje się możliwością ponownego użycia i wymiennymi uszczelkami, co nadaje się do scenariuszy wymagających częstego demontażu i montażu, takich jak konserwacja centrum danych lub stacji bazowej. Jego mechaniczna struktura uszczelnienia jest trwalsza i ma dłuższą żywotność niż uszczelnienie termokurczliwe, a także można go łatwo dostosować, nadaje się do różnych środowisk i typów kabli optycznych. Ponadto tego typu puszka łączeniowa jest elastyczna w montażu i obsługuje wiele metod układania, takich jak napowietrzne, rurociągowe i bezpośrednie zakopywanie, aby sprostać potrzebom różnych scenariuszy.

Jednak jego instalacja jest stosunkowo złożona i wymaga profesjonalnych narzędzi i personelu posiadającego określone umiejętności techniczne. Koszt jest również stosunkowo wysoki i istnieją pewne wymagania dotyczące środowiska instalacji. Należy upewnić się, że uszczelki są zamontowane na swoim miejscu, aby uniknąć problemów z przenikaniem wody.

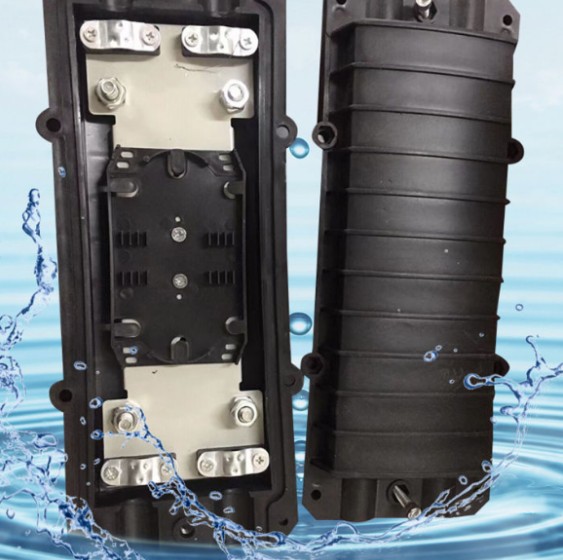

Jaki rodzaj ochrony zapewnia wodoodporność mufy światłowodowej (np. IP68)?
Stopień wodoodporności modelu zamknięcie złącza światłowodowego (takie jak IP68) może zapewnić następującą ochronę:

Całkowicie pyłoszczelny: Pierwsza cyfra „6” w stopniu ochrony IP68 oznacza, że urządzenie może całkowicie uniemożliwić przedostanie się ciał stałych o średnicy większej niż 1 mm, to znaczy może zablokować wszelkie cząsteczki kurzu i zapewnić, że kurz nie naruszy wewnętrznych elementów.

Wysoka wodoodporność: Druga cyfra „8” w stopniu ochrony IP68 oznacza, że ​​urządzenie można zanurzyć w wodzie na określony czas, zwykle na głębokość 1 metra przez ponad 30 minut, a w niektórych przypadkach nawet na głębokość do 1,5 metra. Ta zdolność ochrony umożliwia zamknięcie złącza światłowodowego utrzymanie stabilnej pracy w trudnych warunkach wodnych.

Nadaje się do użytku na zewnątrz i w trudnych warunkach: Wodoodporne złącza IP68 mogą skutecznie oprzeć się wpływowi czynników środowiskowych, takich jak deszcz, wilgoć i rozpryski wody, i nadają się do użytku na zewnątrz, w kopalniach, w tunelach, pod ziemią i innych środowiskach z ciężką wodą lub kurzem. Na przykład w sieciach FTTH (światłowód do domu) wodoodporne mufy IP68 mogą zapewnić stabilność i niezawodność połączeń światłowodowych.

Dobre uszczelnienie: Wodoodporne skrzynki przyłączeniowe klasy IP68 zwykle przyjmują skuteczne środki uszczelniające, takie jak o-ringi, uszczelki i kleje uszczelniające, aby zapobiec przedostawaniu się wilgoci i innych cząstek do obudowy. Taka konstrukcja gwarantuje, że sprzęt nie ulegnie awarii pod wpływem środowiska zewnętrznego podczas długotrwałego użytkowania.

Odporność na korozję i starzenie: Wodoodporne skrzynki przyłączeniowe klasy IP68 są zwykle wykonane z wysokiej jakości materiałów, takich jak stop aluminium, plastik i tworzywo ABS, które mają dobrą odporność na korozję i starzenie się oraz mogą wydłużyć żywotność sprzętu.

Nadaje się do różnych metod instalacji: wodoodporne skrzynki przyłączeniowe klasy IP68 nadają się nie tylko do montażu napowietrznego, ale także do układania rurociągów i bezpośredniego montażu w ziemi, co może spełnić wymagania instalacyjne w różnych środowiskach.

W jaki sposób uszczelnienie puszki światłowodowej zapewnia niezawodność w długotrwałym użytkowaniu?
Skuteczność uszczelnienia puszki przyłączeniowej światłowodu jest jednym z kluczowych czynników zapewniających jej długoterminową niezawodność. Aby zapewnić stabilność właściwości uszczelniających podczas długotrwałego użytkowania, zwykle stosuje się różnorodne środki techniczne i materiały w celu uzyskania skutecznej ochrony przed wodoodpornością, pyłoszczelnością i wilgocią. Oto kilka popularnych technologii uszczelniania i sposób, w jaki zapewniają długoterminową niezawodność:

Uszczelnienie mechaniczne: Uszczelnienie mechaniczne jest najpowszechniej stosowaną metodą uszczelniania. Osiąga się to poprzez szczelne połączenie pokrywy puszki z płaszczem za pomocą takich elementów jak uszczelki silikonowe, oringi i śruby ze stali nierdzewnej. Ta metoda uszczelniania zapewnia dobrą powtarzalność otwierania i zamykania i jest odpowiednia w sytuacjach wymagających częstej konserwacji. Ponadto struktura uszczelnienia mechanicznego nie ulega łatwemu starzeniu podczas długotrwałego użytkowania i może skutecznie zapobiegać przedostawaniu się wilgoci i kurzu do skrzynki połączeniowej, chroniąc w ten sposób złącze światłowodowe przed wpływami środowiska.

Uszczelka termokurczliwa: Uszczelka termokurczliwa polega na obkurczeniu rurki termokurczliwej lub tulei termokurczliwej wokół kabla optycznego w celu utworzenia szczelnej warstwy uszczelniającej. Metoda ta nadaje się do łączenia niewielkiej liczby kabli optycznych, zwłaszcza we wczesnych projektach rekonstrukcji sieci kabli optycznych. Materiały termokurczliwe mogą po podgrzaniu ściśle przylegać do powłoki kabla, zapewniając dobrą wodoodporność. Jednakże uszczelek termokurczliwych nie można ponownie użyć i nie można ich ponownie otworzyć po zakończeniu obkurczania, dlatego bardziej nadają się do jednorazowego montażu.

Uszczelka z gumy elastomerowej: Materiały uszczelniające z gumy elastomerowej (takie jak żel TPE) mają dobrą elastyczność i sprężystość oraz mogą wypełnić wszystkie szczeliny wewnątrz skrzynki połączeniowej, tworząc bezszwowe uszczelnienie. Materiał ten można równomiernie rozprowadzić pod ciśnieniem, aby zapewnić efekt uszczelniający. Ponadto elastomerowy gumowy materiał uszczelniający ma również właściwości zapobiegające starzeniu i odporności na korozję i może być używany przez długi czas w trudnych warunkach.

Uszczelnienie silikonowe: silikonowy materiał uszczelniający to nowsza technologia uszczelniania o doskonałej odporności na temperaturę i stabilność chemiczną, która może dostosować się do szerokiego zakresu warunków środowiskowych. Silikonowy materiał uszczelniający jest formowany jednorazowo w formie, dzięki czemu powierzchnia styku puszki przyłączeniowej jest gładka, zapewniając w ten sposób niezawodne działanie uszczelniające. Ponadto silikonowy materiał uszczelniający może również obejmować szerszy zakres średnic kabli i dostosowywać się do kabli optycznych o różnych specyfikacjach.

Konstrukcja z podwójnym uszczelnieniem: W niektórych puszkach przyłączeniowych wysokiej klasy lub do zastosowań specjalnych przyjmuje się konstrukcję z podwójnym uszczelnieniem, to znaczy, że na podstawie uszczelnienia mechanicznego dodaje się warstwę termokurczliwej lub elastomerowej uszczelki, aby jeszcze bardziej poprawić skuteczność uszczelnienia. Taka konstrukcja może skutecznie sprostać wyzwaniom związanym z uszczelnieniem w złożonych środowiskach i zapewnić, że skrzynka przyłączeniowa nie ulegnie awarii z powodu zmian w środowisku zewnętrznym podczas długotrwałego użytkowania.

Kompatybilność i trwałość materiałów uszczelniających: Aby zapewnić długoterminową niezawodność uszczelnienia, materiał uszczelniający zastosowany w skrzynce przyłączeniowej musi być kompatybilny z materiałem kabla optycznego oraz mieć dobrą odporność na starzenie i korozję. Na przykład seria norm YD/T 814.x wyraźnie określa właściwości fizyczne, chemiczne i wymagania dotyczące kompatybilności materiałów puszkowych, aby zapewnić, że materiały uszczelniające nie ulegną zniszczeniu pod wpływem czynników środowiskowych (takich jak wilgoć, mgła solna, promienie ultrafioletowe itp.).

Specyfikacje procesu budowy i instalacji: Oprócz samych materiałów, ważnymi czynnikami wpływającymi na skuteczność uszczelnienia są również specyfikacje procesu budowy i instalacji. Na przykład podczas montażu należy zadbać o to, aby pierścień uszczelniający był równomiernie umieszczony w rowku uszczelniającym, a śruby zostały dokręcone bez pozostawiania szczelin. Dodatkowo należy przeprowadzić polerowanie powłoki kabla optycznego, aby zapewnić szczelne połączenie taśmy uszczelniającej lub pierścienia uszczelniającego z powierzchnią kabla optycznego, poprawiając w ten sposób efekt uszczelniający.

Jakie są specjalne zastosowania muf światłowodowych w sieciach FTTH?
Puszki światłowodowe mają wiele specjalnych zastosowań w sieciach FTTH (światłowód do domu), które znajdują odzwierciedlenie głównie w następujących aspektach:

Funkcje łączeniowe i dystrybucyjne: W sieciach FTTH złącza światłowodowe służą do łączenia głównych kabli optycznych z kablami optycznymi dostępu użytkownika w celu uzyskania fuzji, podziału i dystrybucji włókien optycznych. Na przykład rozdzielacz kabla światłowodowego (skrzynka) może uzupełnić połączenie między kablem dystrybucyjnym a kablem użytkownika na zewnątrz lub w pomieszczeniu i obsługuje wielopoziomowe rozwiązania podziału. Ponadto zamknięcie złącza światłowodowego wspiera również utrwalanie, łączenie i zarządzanie resztkami włókien światłowodowych, aby zapewnić stabilność i niezawodność połączeń światłowodowych.

Połączenie ochronne: The Zamknięcie złącza światłowodowego zapewnia ochronę mechaniczną i uszczelnienie środowiskowe połączenia światłowodowego, aby zapobiec uszkodzeniu światłowodu przez czynniki zewnętrzne, takie jak wilgoć i kurz.

Na przykład łącznik światłowodowy o stopniu ochrony IP65 może skutecznie oprzeć się wpływom czynników środowiskowych, takich jak deszcz i wilgoć, i nadaje się do scen z dużą ilością wody lub pyłu na zewnątrz, w kopalniach, w tunelach i innych środowiskach. Ponadto szczelność skrzynki połączeniowej osiąga się poprzez uszczelnienie mechaniczne, zgrzewanie termokurczliwe i inne metody zapewniające długoterminową niezawodność.

Elastyczna metoda instalacji: Łącznik światłowodowy obsługuje różne metody instalacji, w tym instalację na ścianie, na słupie i na stojaku, odpowiednie dla różnych scenariuszy zastosowań.

Na przykład panel gniazd FTTH można odwrócić, co ułatwia konserwację i instalację, nadaje się do użytku wewnątrz i na zewnątrz. Ponadto łącznik światłowodowy można również zainstalować na słupach lub budynkach, aby zapewnić stabilną ochronę połączeń światłowodowych.

Obsługa wielu metod połączenia: The Zamknięcie złącza światłowodowego obsługuje wiele metod połączeń, w tym łączenie metodą zgrzewania, łączenie na zimno i połączenie na miejscu. Na przykład łącznik światłowodowy jest wyposażony we wstępnie wypolerowane styki i złącza mechaniczne. Nie jest wymagane spawanie światłowodów ani polerowanie. Łącze światłowodowe można zadokować za pomocą prostych narzędzi połączeniowych. Ponadto złącze światłowodowe obsługuje również interfejsy adapterów, takie jak SC i LC, które są odpowiednie dla różnych typów połączeń światłowodowych.

Silna zdolność adaptacji: Zamknięcie złącza światłowodowego nadaje się do różnych warunków środowiskowych, w tym trudnych warunków, takich jak wysoka temperatura, wysoka wilgotność i silny wiatr.

Na przykład zakres temperatur roboczych złącza światłowodowego wynosi zwykle od -40°C do 85°C, co pozwala dostosować się do ekstremalnych warunków klimatycznych. Ponadto zamknięcie złącza światłowodowego ma również dobrą odporność na korozję i właściwości przeciwstarzeniowe, co może wydłużyć żywotność sprzętu.

Obsługa dostępu o dużej gęstości: W sieci FTTH złącze światłowodowe obsługuje potrzeby dostępu o dużej gęstości, takie jak 1 wejście/4 wyjścia, 1 wejście/6 wyjść i inne konfiguracje. Ten typ skrzynki połączeniowej nadaje się do punktów dostępowych o dużej gęstości, takich jak obszary mieszkalne i budynki biurowe, aby zaspokoić potrzeby użytkowników w zakresie dostępu światłowodowego.

Łatwa konserwacja i zarządzanie: Konstrukcja Zamknięcie złącza światłowodowego jest łatwy w utrzymaniu i zarządzaniu. Na przykład wewnętrzna struktura złącza światłowodowego jest rozsądnie zaprojektowana, co jest wygodne do układania i mocowania włókien optycznych oraz zmniejsza straty włókien optycznych. Ponadto proces instalacji mufy światłowodowej jest prosty, nie wymaga skomplikowanych narzędzi i nadaje się do szybkiej budowy.

Jakie są metody instalacji łącznika światłowodowego?
Istnieje wiele sposobów montażu mufy światłowodowej, a konkretny wybór zależy od metody ułożenia kabla optycznego i rzeczywistych wymagań środowiskowych. Poniżej znajduje się kilka typowych metod instalacji i ich szczegółowy opis:

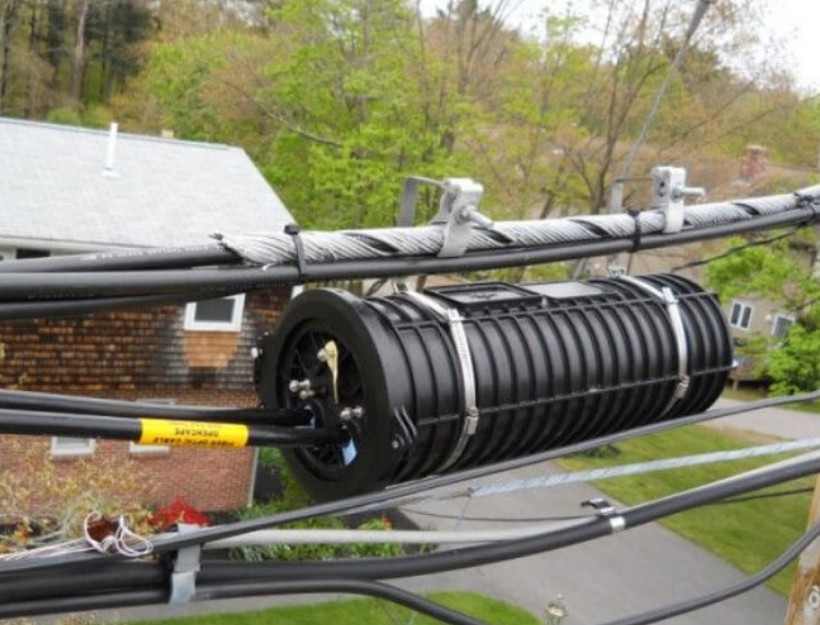

Instalacja nad głową: Instalacja nad głową polega na zamocowaniu mufy światłowodowej na słupie lub wsporniku, który jest odpowiedni do połączeń światłowodowych w miastach lub na przedmieściach. Podczas instalacji wymagane są stojaki, śruby i inne akcesoria, aby zapewnić stabilność skrzynki połączeniowej. Ta metoda instalacji jest odpowiednia w scenariuszach, w których należy ograniczyć zakłócenia uziemienia, takich jak punkty dostępowe w sieciach FTTH.

Instalacja rurociągu: Podczas układania rurociągu Zamknięcie złącza światłowodowego jest zwykle instalowany we włazie lub otworze rurociągu w celu ochrony kabla optycznego przed środowiskiem zewnętrznym. Podczas montażu skrzynkę połączeniową należy umieścić wyżej w studzience, aby zapobiec nasiąkaniu wodą, a skrzynkę połączeniową należy zamocować za pomocą wspornika, aby pozostały kabel światłowodu był zwinięty w pierścień typu „O” i zamocowany drutem ściągającym.

Instalacja bezpośrednia w ziemi: Instalacja bezpośrednia polega na zakopaniu Zamknięcie złącza światłowodowego bezpośrednio pod ziemią, co jest odpowiednie dla obszarów wiejskich lub słabo rozwiniętych. Podczas instalacji należy wybrać odpowiednie rury wlotowe i wylotowe w zależności od średnicy kabla optycznego i upewnić się, że zastosowano warstwę uszczelniającą, aby zapobiec uszkodzeniu kabla optycznego przez wilgoć i nacisk gruntu.

Instalacja naścienna: Instalacja naścienna nadaje się do połączeń kabli optycznych wewnątrz lub wewnątrz budynków i jest zwykle używana do dostępu terminalowego w sieciach FTTH. Podczas instalacji możesz powiesić na ścianie lub przytrzymać słupek. Materiał powłoki skrzynki połączeniowej to głównie wysokiej jakości stal węglowa poddana obróbce natryskiwania powierzchniowego, która ma dobrą odporność na korozję i wytrzymałość mechaniczną.

Instalacja w stojaku: Instalacja w stojaku jest odpowiednia w przypadku scen wymagających częstej konserwacji, takich jak centra danych i stacje bazowe. Skrzynka połączeniowa może być zainstalowana w standardowym stojaku, co ułatwia zarządzanie i konserwację. Podczas montażu należy zastosować specjalne akcesoria mocujące, aby zapewnić stabilność puszki połączeniowej w szafie.

Instalacja z wielokrotnym otwieraniem: Niektóre wysokiej klasy skrzynki połączeniowe obsługują wielokrotne otwieranie i zamykanie, co jest odpowiednie w przypadku scen wymagających częstej konserwacji. Podczas instalacji wystarczy poluzować śruby z łbem sześciokątnym, aby otworzyć puszkę połączeniową. Jest łatwy w obsłudze i nadaje się do różnych metod łączenia, takich jak połączenie na zimno i połączenie na gorąco.

Instalacja z uszczelką termokurczliwą: Uszczelka termokurczliwa to metoda instalacji, która zapewnia uszczelnienie poprzez obkurczenie rurki termokurczliwej, co jest odpowiednie do podłączenia niewielkiej liczby kabli optycznych. Podczas instalacji rurkę termokurczliwą należy nałożyć na światłowód, a po podgrzaniu ściśle połączyć ze światłowodem, aby uzyskać dobrą wodoodporność.

Montaż uszczelnienia mechanicznego: Uszczelnienia mechaniczne są uszczelniane za pomocą elementów takich jak pierścienie typu O-ring i uszczelki, które nadają się do scenariuszy wymagających wielokrotnego demontażu i montażu. Podczas montażu należy upewnić się, że pierścień uszczelniający jest równomiernie umieszczony w rowku uszczelniającym i dokręcić śruby, aby zapobiec przedostawaniu się wody.
