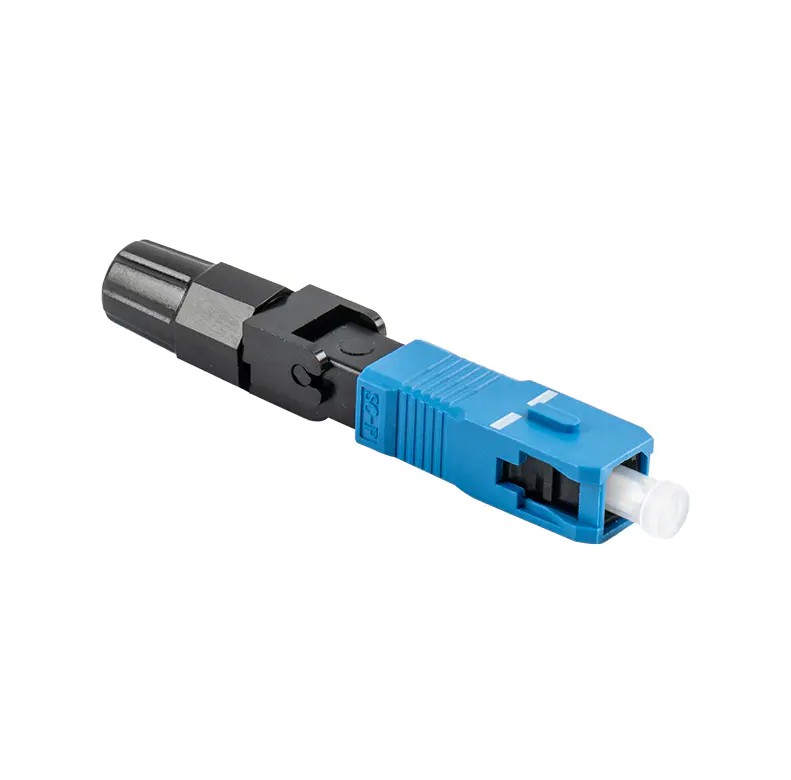

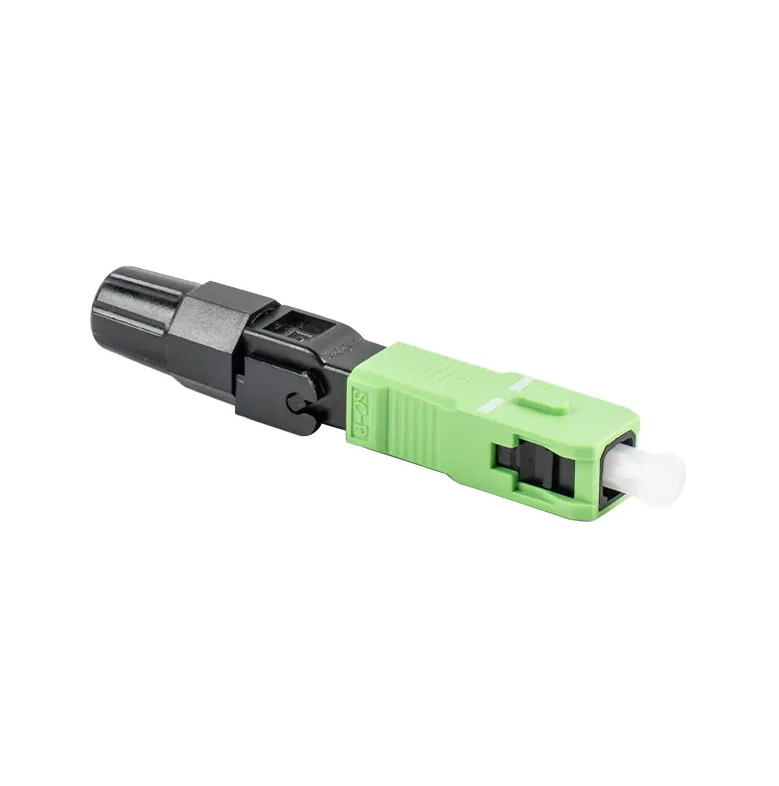

The Szybkozłącze światłowodowe serii SC to złącze światłowodowe, które mechanicznie zapewnia szybkie połączenia światłowodowe i jest przeznaczone do łączenia na miejscu kabli światłowodowych. Zwykle posiada wstępnie wypolerowaną tuleję zaciskową i mechaniczny mechanizm łączenia, pozwalający na szybkie i niezawodne łączenie włókien.
Złącze SC, opracowane przez firmę NTT Corporation z Japonii, jest prostokątnym złączem światłowodowym używanym do rozłącznych połączeń między włóknami. Jego podstawowa konstrukcja składa się z tulejki i tulejki łączącej, których wymiary są takie same jak wymiary złącza FC, jednak mechanizm mocowania wykorzystuje mechanizm wtykowo-zatrzaskowy, eliminujący potrzebę obracania.
Obudowa złącza SC jest zwykle wykonana z tworzywa sztucznego, a wewnątrz znajduje się ceramiczna tulejka z tlenku cyrkonu, która zapewnia długoterminową stabilność. Konstrukcja tego złącza pozwala na łatwą obsługę i kompatybilność z różnymi typami włókien, w tym jednomodowymi i wielomodowymi.
Znaczenie złączy światłowodowych w nowoczesnych sieciach komunikacyjnych
Złącza światłowodowe są niezbędnym elementem nowoczesnych sieci komunikacyjnych. Łączą, zabezpieczają i chronią włókna optyczne w systemach komunikacji światłowodowej, kładąc podwaliny pod szybką, wydajną i długodystansową transmisję danych. Wraz z szybkim rozwojem technologii informatycznych zakres zastosowań złączy światłowodowych stale się poszerza, a ich znaczenie rośnie.
1. Podstawowa rola łączenia i zabezpieczania światłowodów
Podstawową funkcją złączy światłowodowych jest niezawodne połączenie dwóch lub większej liczby włókien optycznych, umożliwiając przesyłanie sygnałów optycznych pomiędzy różnymi urządzeniami lub odcinkami linii. W światłowodowych systemach komunikacyjnych złącza światłowodowe nie tylko łączą, ale także zabezpieczają włókna, zapobiegając pęknięciom lub niewspółosiowości. Dzięki wyrafinowanym konstrukcjom mechanicznym i mechanizmom wyrównywania optycznego złącza światłowodowe zapewniają niskie straty i wysoką stabilność sygnałów optycznych podczas transmisji, gwarantując tym samym jakość komunikacji.
2. Obsługa zapotrzebowania na szybką transmisję danych
Wraz z rozwojem nowych technologii, takich jak 5G, Internet rzeczy (IoT), przetwarzanie w chmurze i sztuczna inteligencja, rośnie zapotrzebowanie na szybkość transmisji danych i przepustowość. Jako podstawowy element systemów komunikacji światłowodowej, złącza światłowodowe muszą charakteryzować się dużą przepustowością, niskimi opóźnieniami i wysoką niezawodnością. Na przykład szybkie złącze światłowodowe serii SC wykorzystuje mechaniczne łączenie światłowodowe, eliminując potrzebę stosowania ciepła lub klejów w celu uzyskania szybkich i niezawodnych połączeń światłowodowych. Idealnie nadają się do scenariuszy szybkiego dostępu, takich jak FTTH (światłowód do domu).
3. Możliwość dostosowania do różnych scenariuszy zastosowań
Złącza światłowodowe są szeroko stosowane w różnych środowiskach sieci komunikacyjnych, w tym między innymi:
Centra danych i sieci korporacyjne: W centrach danych złącza światłowodowe służą do szybkiej transmisji danych między serwerami, przełącznikami, routerami i innymi urządzeniami i są kluczem do budowania wysokowydajnych architektur sieciowych.
Sieci telekomunikacyjne: W sieciach szkieletowych operatorów i sieciach metropolitalnych złącza światłowodowe łączą kable optyczne, optyczne urządzenia końcowe i optyczne urządzenia transmisyjne, zapewniając podstawę dla komunikacji na duże odległości o dużej przepustowości.
Światłowód do domu (FTTH): w domowym dostępie szerokopasmowym złącza światłowodowe łączą kable optyczne z urządzeniami końcowymi użytkownika, odgrywając kluczową rolę w uzyskiwaniu dostępu gigabitowego, a nawet 10G.
Systemy nadzoru i bezpieczeństwa: W nadzorze wideo, zarządzaniu ruchem, monitorowaniu mocy i innych dziedzinach złącza światłowodowe służą do budowy sieci transmisji wideo o wysokiej rozdzielczości w czasie rzeczywistym.
Automatyka przemysłowa i inteligentna produkcja: W sterowaniu przemysłowym, robotyce, inteligentnych fabrykach i innych dziedzinach złącza światłowodowe służą do budowy wysoce niezawodnych przemysłowych sieci Ethernet i systemów sterowania w czasie rzeczywistym.
4. Poprawa niezawodności i łatwości konserwacji systemów komunikacyjnych
Proces projektowania i produkcji złączy światłowodowych ma bezpośredni wpływ na stabilność i łatwość konserwacji systemów komunikacyjnych. Wysokiej jakości złącza światłowodowe zapewniają niską tłumienność wtrąceniową, wysoką stratę odbiciową i doskonałą trwałość mechaniczną, redukując w ten sposób tłumienie sygnału i zakłócenia odbicia, poprawiając jakość komunikacji. Co więcej, ujednolicona konstrukcja i modułowa budowa złączy światłowodowych ułatwiają instalację, konserwację i wymianę, zmniejszając złożoność i koszty operacji sieciowych.
5. Promowanie ciągłego rozwoju technologii komunikacyjnych
Ciągłe doskonalenie wydajności złączy światłowodowych, takie jak mniejsze straty wtrąceniowe, wyższe straty odbiciowe, mniejsze rozmiary i bardziej elastyczne metody instalacji, napędza rozwój technologii komunikacji światłowodowej. Na przykład wprowadzenie szybkozłącza światłowodowego serii SC nie tylko upraszcza proces łączenia włókien, ale także poprawia wydajność instalacji i zmniejsza koszty wdrożenia, zapewniając silne wsparcie dla popularyzacji i stosowania technologii komunikacji światłowodowej.
6. Zgodność z międzynarodowymi normami i specyfikacjami branżowymi
Aby zapewnić kompatybilność i interoperacyjność złączy światłowodowych, ustanowiono szereg odpowiednich norm międzynarodowych, takich jak TIA/EIA-604-3, IEC 61754 i GB/T 17650. Normy te jasno definiują wymiary, wydajność i metody testowania złączy światłowodowych, zapewniając kompatybilność między produktami różnych producentów i promując zdrowy rozwój branży komunikacji światłowodowej.
Porównanie złączy SC z innymi typami złączy (takimi jak LC, FC i ST)
Złącza SC różnią się znacznie od innych typów złączy (takich jak LC, FC i ST) pod względem struktury, wydajności i scenariuszy zastosowań. Poniżej znajduje się szczegółowe porównanie:
1. Struktura i wygląd
Złącza SC: Obudowa jest prostokątna, wtykowa i ma konstrukcję zatrzaskową. Są stosunkowo duże, mają około 28 mm długości i 15 mm szerokości i zazwyczaj są niebieskie lub szare.
Złącza LC: Mniejsze niż złącza SC, złącze LC to kompaktowy prostokąt o długości około 15 mm i szerokości 8 mm, zazwyczaj żółty. Dzięki mechanizmowi zatrzaskowemu gniazda modułowego (RJ) złącze LC można podłączyć podobnie do złącza SC, ale jest ono bardziej kompaktowe.
Złącza FC: Okrągłe, z gwintowanym połączeniem, o średnicy około 12 mm i długości 30 mm, zazwyczaj zielone.
Złącza ST: Okrągłe, z przykręcanym mechanizmem mocującym i półobrotowym mechanizmem blokującym, nadają się do systemów włókien wielomodowych.
2. Charakterystyka wydajności
Złącze SC: Zapewnia doskonałą wymienność i powtarzalność, ze stratą wtrąceniową w granicach 0,3 dB i stratą odbiciową przekraczającą 40 dB, dzięki czemu nadaje się do częstego podłączania i odłączania.
Złącze LC: Kompaktowe, ze tłumieniem wtrąceniowym w granicach 0,25 dB i tłumieniem odbicia przekraczającym 55 dB. Możliwość podłączenia typu push-pull pozwala zaoszczędzić miejsce i jest odpowiednia dla środowisk o dużej gęstości okablowania.
Złącze FC: Zapewnia bezpieczne, gwintowane połączenie z tłumiennością wtrąceniową około 0,2 dB i tłumieniem odbicia przekraczającym 50 dB, dzięki czemu nadaje się do środowisk wymagających wysokiej stabilności.
Złącze ST: łatwe w instalacji, ale podatne na demontaż, odpowiednie do środowisk transmisji o niskiej prędkości, takich jak sieci kampusowe i sieci w budynkach.
3. Scenariusze zastosowań
Złącze SC: Szeroko stosowane w budowie sieci operatorów telekomunikacyjnych, sieciach telewizji kablowej i sieciach kampusowych przedsiębiorstw, takich jak sieci dostępowe FTTB i FTTH, podłączaniu modemów optycznych, rozgałęźników i innego sprzętu.
Złącze LC: Nadaje się do łączenia serwerów i przełączników w centrach danych oraz łączenia portów w światłowodowych ramach dystrybucyjnych. Nadaje się do scenariuszy okablowania o dużej gęstości, takich jak potrzeby okablowania światłowodowego w rozwijających się centrach danych.
Złącza FC: Stosowane do łączenia długodystansowych linii komunikacyjnych i podstawowego sprzętu w pomieszczeniach komputerowych, zapewniając stabilną transmisję sygnału optycznego, np. w międzymiastowych dalekobieżnych światłowodowych sieciach transmisyjnych i rdzeniowym sprzęcie przełączającym w dużych centrach danych.
Złącza ST: Powszechnie stosowane w patchpanelach światłowodowych, ich wadą jest to, że są podatne na pęknięcia, uszkadzając punkty połączeń i wpływając na jakość komunikacji światłowodowej.
4. Zalety i wady
Złącza SC: Zalety obejmują łatwość obsługi, niską cenę, łatwe podłączanie i odłączanie, minimalne wahania strat wtrąceniowych, wysoką wytrzymałość na ściskanie i dużą gęstość instalacji; wady obejmują łatwość odłączania.
Złącza LC: zalety to mały rozmiar, odpowiedni do okablowania o dużej gęstości oraz łatwe podłączanie i odłączanie typu push-pull; wady obejmują złożony proces produkcyjny i potencjalnie wyższy koszt.
Złącza FC: Zalety obejmują bezpieczne połączenie i dobrą pyłoszczelność, odpowiednie do zastosowań wymagających ściślejszych połączeń; wady obejmują stosunkowo złożony proces instalacji.
Złącza ST: Zalety obejmują łatwość instalacji i przydatność do środowisk transmisji o niskiej prędkości; wady obejmują łatwość odłączania i nieprzydatność do okablowania o dużej gęstości.
