Do czego służy kabel światłowodowy?

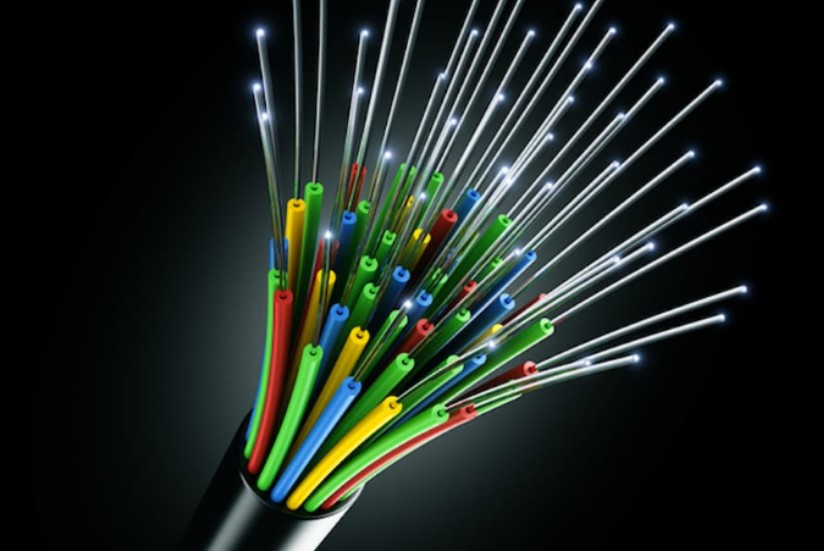

Kabel światłowodowy to medium komunikacyjne wykorzystujące fale świetlne do przesyłania informacji w światłowodach i szeroko stosowane w nowoczesnych systemach komunikacyjnych. Ma nie tylko znaczne zalety techniczne, ale także wykazuje dużą wartość w zastosowaniach praktycznych. Poniżej omówiona zostanie rola kabli światłowodowych z wielu aspektów.

1. Szybka transmisja danych
Jedną z głównych zalet kabli światłowodowych jest wyjątkowo wysoka prędkość transmisji. W porównaniu z tradycyjnymi kablami miedzianymi, kable światłowodowe wykorzystują do transmisji danych sygnały optyczne zamiast sygnałów elektrycznych, dzięki czemu mogą osiągnąć szerokość pasma na poziomie GHz, znacznie przekraczającą ograniczenia kabli miedzianych. Oznacza to, że dużą ilość danych można przesyłać jednocześnie za pomocą kabli światłowodowych, na przykład w zastosowaniach wymagających dużej przepustowości, takich jak wideo HD, strumieniowe przesyłanie wideo 4K/8K, rzeczywistość wirtualna (VR), rzeczywistość rozszerzona (AR) itp.

Ponadto prędkość transmisji kabli światłowodowych jest bliska prędkości światła (około 3×10⁸ m/s), dzięki czemu na transmisję danych prawie nie wpływają opóźnienia, co jest bardzo odpowiednie w scenariuszach zastosowań o wyjątkowo wysokich wymaganiach czasu rzeczywistego, takich jak gry online, telemedycyna, transakcje finansowe itp.

2. Transmisja na duże odległości
Inną godną uwagi cechą kable światłowodowe jest ich charakterystyka niskich strat. Ponieważ straty propagacyjne sygnałów optycznych w światłowodach są bardzo niskie, można je przesyłać na większe odległości bez częstego wzmacniania sygnału. To sprawia, że kable światłowodowe doskonale nadają się do komunikacji na duże odległości, takiej jak połączenia sieci szkieletowej między miastami i krajami.

Natomiast kable miedziane mogą być skutecznie przesyłane jedynie w promieniu kilkudziesięciu kilometrów ze względu na szybkie tłumienie sygnału, podczas gdy światłowody mogą z łatwością osiągać odległości transmisji rzędu setek, a nawet tysięcy kilometrów, znacznie poprawiając wydajność komunikacji i zasięg sieci.

3. Zakłócenia antyelektromagnetyczne
Ważną cechą kabli światłowodowych jest ich odporność na zakłócenia elektromagnetyczne. Ponieważ same światłowody są wykonane ze szkła i nie przewodzą, pola elektromagnetyczne nie mają na nie wpływu, podobnie jak kable miedziane. Dzięki temu kable światłowodowe są bardziej stabilne i niezawodne w środowiskach o silnych zakłóceniach elektromagnetycznych (takich jak w pobliżu obiektów elektroenergetycznych wysokiego napięcia, środowiska kontroli przemysłowej, szpitale itp.).

Cecha ta jest szczególnie istotna w przypadku systemów łączności wymagających dużej niezawodności (takich jak łączność wojskowa, transmisja obrazu medycznego, automatyka przemysłowa itp.), zapewniających ciągłość i dokładność transmisji danych.

4. Wysokie bezpieczeństwo
Właściwości fizyczne kabli światłowodowych dają im również naturalną przewagę w zakresie bezpieczeństwa informacji. Ponieważ światłowód jest nieprzewodzący, a sygnały optyczne nie są łatwo podsłuchiwane przez urządzenia zewnętrzne, kable światłowodowe są trudniejsze do nielegalnego przechwycenia lub monitorowania niż kable miedziane. To sprawia, że kable światłowodowe są szeroko stosowane w wrażliwych dziedzinach, takich jak rząd, finanse i wojsko, w celu zapewnienia bezpieczeństwa transmisji danych.

Dodatkowo sygnały w kablach światłowodowych są niewidoczne, więc nawet jeśli ktoś spróbuje obserwować wnętrze światłowodu gołym okiem, nie będzie w stanie uzyskać treści transmisyjnej, co dodatkowo zwiększa jego bezpieczeństwo.

5. Szeroki zakres zastosowań
Zakres zastosowania kable światłowodowe jest bardzo szeroki i obejmuje niemal wszystkie dziedziny współczesnej komunikacji i technologii informatycznych. W szczególności:

Sieć operatora telekomunikacyjnego: wykorzystywane do budowy krajowej lub regionalnej sieci szkieletowej zapewniającej szybki dostęp do Internetu.
Dostawca usług internetowych (ISP): Świadczenie usług światłowodowych do domu (FTTH) dla domów i firm.
Telewizja kablowa (CATV): Służy do przesyłania sygnałów wideo o wysokiej rozdzielczości.
Centrum danych: Służy do łączenia serwerów, przełączników i urządzeń pamięci masowej w celu uzyskania szybkiej wymiany danych.
Branża medyczna: Stosowany do zdalnej diagnostyki, prowadzenia zabiegów chirurgicznych i transmisji obrazu medycznego.
Automatyka przemysłowa: Używany do szybkiej transmisji danych i sterowania w fabryce.
Wojsko i obrona: Używany do poufnej komunikacji i systemów dowodzenia.
Transport i energia: Stosowany do komunikacji w inteligentnych sieciach, monitorowaniu ruchu i systemach zarządzania energią.

6. Wsparcie dla wielu technologii komunikacyjnych
Wraz z ciągłym rozwojem technologii komunikacyjnych kable światłowodowe stały się ważną infrastrukturą dla technologii komunikacyjnych nowej generacji (takich jak 5G, 6G, IoT, komunikacja kwantowa itp.). Na przykład:

Sieć 5G: Chociaż sieć 5G opiera się głównie na komunikacji bezprzewodowej, w jej sieciach typu backhaul i fronthaul pomiędzy stacjami bazowymi nadal wykorzystuje się wiele kabli światłowodowych.

Internet rzeczy (IoT): Kabel światłowodowys zapewniają gwarancję szybkiej komunikacji o niskim opóźnieniu pomiędzy ogromnymi urządzeniami.

Komunikacja kwantowa: Kable światłowodowe stanowią podstawę realizacji kwantowej dystrybucji klucza (QKD), kładąc podwaliny pod rozwój przyszłego Internetu kwantowego.

Elastyczność i skalowalność kabli światłowodowych umożliwia im dostosowanie się do ciągłej ewolucji przyszłych technologii komunikacyjnych.

7. Ochrona środowiska i oszczędność energii
Kabel światłowodowys mają również pewne zalety dla środowiska podczas produkcji i użytkowania. Po pierwsze, surowcami do produkcji kabli światłowodowych są głównie szkło kwarcowe i osłony z tworzyw sztucznych, a proces ich produkcji ma mniejszy wpływ na środowisko niż kable miedziane. Po drugie, niskostratne właściwości kabli światłowodowych oznaczają, że podczas transmisji potrzeba mniej energii, co zmniejsza zużycie energii i emisję gazów cieplarnianych.

Ponadto dłuższa żywotność kabli światłowodowych zmniejsza częstotliwość ich wymiany, co również pomaga oszczędzać zasoby i chronić środowisko w dłuższej perspektywie.

Z jakich części składa się budowa kabli światłowodowych? Jak te części wpływają na jego działanie?

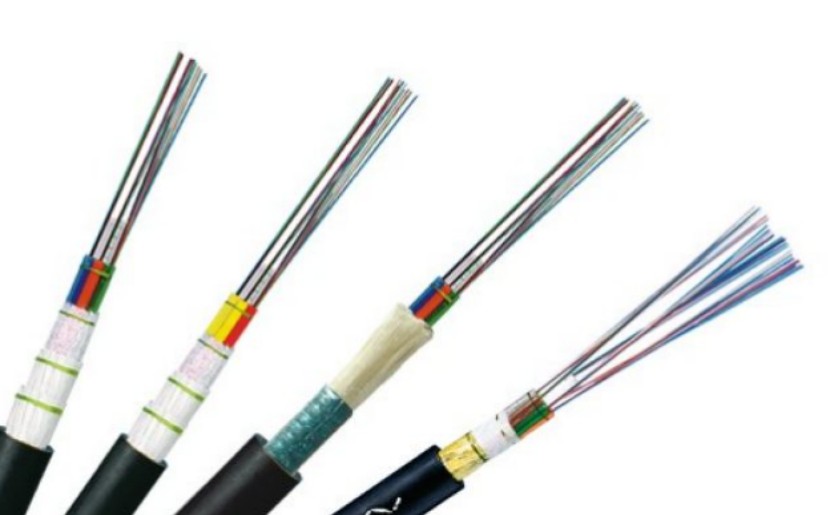

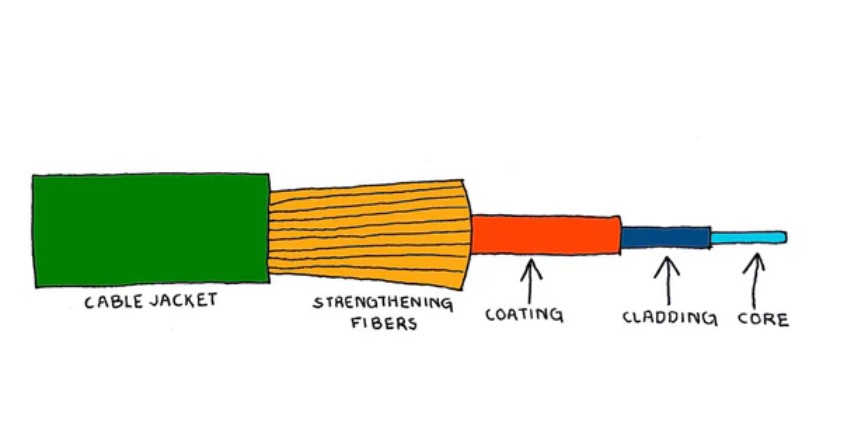

Struktura kable światłowodowe obejmuje głównie następujące części: rdzeń kabla, elementy wzmacniające i osłonę. Każda z tych części pełni w kablach światłowodowych różne funkcje i ma istotny wpływ na wydajność kabli światłowodowych.

1. Rdzeń kabla
Rdzeń kabla jest rdzeniową częścią kabla światłowodowego i składa się z jednego lub większej liczby włókien optycznych. Samo światłowód składa się z rdzenia, płaszcza i powłoki.

Rdzeń światłowodowy: Jest to kanał do transmisji sygnału świetlnego, wykonany najczęściej ze szkła lub tworzywa sztucznego o wysokim współczynniku załamania światła. Jego średnica określa rodzaj światłowodu (jednomodowy lub wielomodowy). Średnica rdzenia światłowodu jednomodowego jest niewielka (około 8,3 do 10 mikronów) i nadaje się do transmisji na duże odległości; rdzeń światłowodu wielomodowego jest większy (około 50 do 62,5 mikronów) i nadaje się do zastosowań o dużej przepustowości na krótkich dystansach.

Okładzina: Materiał otaczający rdzeń o niskim współczynniku załamania światła, stosowany do ograniczenia sygnału optycznego w rdzeniu zgodnie z zasadą całkowitego wewnętrznego odbicia, zapewniając efektywną transmisję sygnału optycznego.

Powłoka: Zapewnia ochronę mechaniczną, zapobiegając wpływowi na rdzeń i płaszcz naprężeniom zewnętrznym lub zużyciu.

Konstrukcja rdzenia kabla ma bezpośredni wpływ na wydajność transmisji światłowodu. Na przykład układ włókien optycznych w rdzeniu kabla (taki jak skręt warstwowy, szkielet, wiązka rurowa lub taśma) będzie mieć wpływ na właściwości zginania i odporność na ciśnienie boczne światłowodu.

2. Elementy wzmacniające
Elementy wzmacniające służą do zwiększenia wytrzymałości mechanicznej kabli światłowodowych, tak aby mogły one wytrzymać siły zewnętrzne, takie jak rozciąganie i ciśnienie boczne podczas instalacji i układania. Typowe materiały wzmacniające obejmują drut stalowy, przędzę aramidową (Kevlar) i tworzywo sztuczne wzmocnione włóknem szklanym (FRP).

Środkowy element wzmacniający: Zwykle umieszczany w środku rdzenia kabla, aby wytrzymać napięcie.

Element zbrojenia obwodowego: Umieszczona w pobliżu osłony, aby zwiększyć odporność na ściskanie i zginanie.

Dobór i rozmieszczenie elementów wzmacniających ma bezpośredni wpływ na właściwości mechaniczne kabli światłowodowych. Na przykład w środowisku silnych zakłóceń elektromagnetycznych niemetalowe elementy wzmacniające (takie jak przędza aramidowa) mogą uniknąć zakłóceń elektromagnetycznych i poprawić stabilność transmisji sygnału.

3. Powłoka
Osłona jest najbardziej zewnętrzną warstwą kabla światłowodowego, która służy do ochrony konstrukcji wewnętrznej przed środowiskiem zewnętrznym. Osłona składa się zazwyczaj z osłony wewnętrznej i osłony zewnętrznej.

Osłona wewnętrzna: Zwykle wykonany z polietylenu (PE) lub polichlorku winylu (PVC), służy do zapobiegania wilgoci i zapewnia wstępną ochronę mechaniczną.

Powłoka zewnętrzna: W zależności od środowiska układania można wybrać różne materiały. Na przykład płaszcz zewnętrzny LAP wykonany z taśmy aluminiowej i polietylenu nadaje się do układania bezpośrednio w ziemi, natomiast pancerz z drutu stalowego stosuje się w scenach wymagających większej odporności na ciśnienie.

Materiał i konstrukcja powłoki mają istotny wpływ na odporność na korozję, odporność na temperaturę, ognioodporność i odporność na promieniowanie UV kabla światłowodowego. Na przykład niektóre materiały osłonowe mają dobre właściwości zmniejszające palność i nadają się do miejsc o wysokich wymaganiach w zakresie ochrony przeciwpożarowej.

Wpływ każdej części na wydajność kabel światłowodowy
Wydajność transmisji: Struktura i materiał rdzenia kabla bezpośrednio wpływają na skuteczność transmisji sygnału optycznego. Na przykład światłowód jednomodowy ma mniejszy rdzeń i nadaje się do transmisji na duże odległości, podczas gdy światłowód wielomodowy ma większy rdzeń i nadaje się do zastosowań o dużej przepustowości na krótkich dystansach.

Właściwości mechaniczne: Konstrukcja elementów wzmacniających i powłoki determinuje właściwości mechaniczne kabla światłowodowego, takie jak wytrzymałość na rozciąganie, wytrzymałość na ściskanie i wytrzymałość na zginanie. Na przykład wybór elementów wzmacniających będzie miał wpływ na możliwość zastosowania kabla światłowodowego w układaniu napowietrznym, bezpośrednio w ziemi lub przy układaniu rurociągu.

Możliwość dostosowania do środowiska: Materiał i struktura osłony decydują o trwałości kabla światłowodowego w różnych środowiskach. Na przykład niektóre materiały osłonowe mają dobrą odporność na korozję i promieniowanie UV, co nadaje się do stosowania na zewnątrz lub w trudnych warunkach.

Wygoda instalacji: Konstrukcja rdzenia kabla (np. typu skręconego warstwowo, typu szkieletowego) oraz rozmieszczenie elementów wzmacniających będą miały wpływ na trudność instalacji i elastyczność kabla światłowodowego. Na przykład struktura skręcona warstwowo jest łatwa do zginania i okablowania, podczas gdy konstrukcja szkieletowa jest bardziej odpowiednia do okablowania o dużej gęstości.

Konstrukcja kabla światłowodowego jest kluczem do jego wydajności. Rdzeń kabla, elementy wzmacniające i osłona pełnią różne funkcje i razem określają wydajność transmisji, właściwości mechaniczne i zdolność adaptacji kabla światłowodowego do środowiska. Dzięki odpowiedniemu doborowi i projektowaniu tych części można zapewnić, że kable światłowodowe będą w stanie zapewnić wydajną i stabilną transmisję danych w różnych scenariuszach zastosowań.

Jak wybrać A kabel światłowodowy dla konkretnego środowiska? Na przykład, jakiego typu należy użyć do instalacji napowietrznej, podziemnej czy wewnętrznej?
Wybór kabla światłowodowego dla konkretnego środowiska należy określić na podstawie środowiska instalacji, scenariusza zastosowania i konkretnych potrzeb. Poniżej znajdują się zalecenia dotyczące wyboru kabla światłowodowego dla różnych środowisk instalacyjnych (takich jak napowietrzne, podziemne lub wewnętrzne):

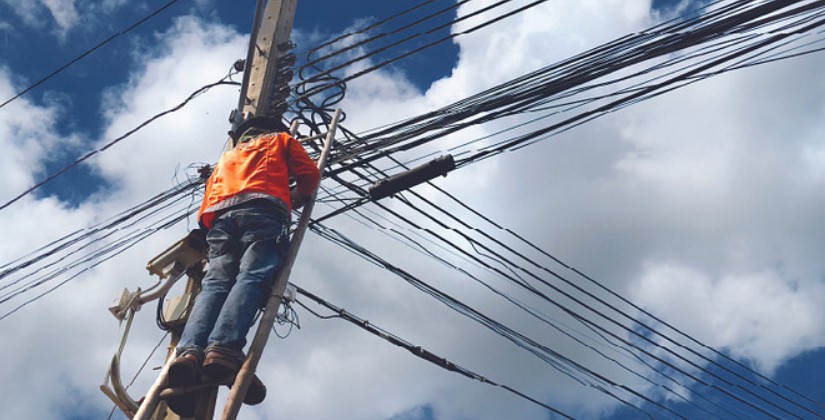

1. Instalacja napowietrzna
Instalacja podwieszana jest zwykle stosowana na zewnątrz, szczególnie w sytuacjach, w których należy wykorzystać istniejące słupy lub wieże. Ta metoda instalacji jest odpowiednia do komunikacji na duże odległości między obszarami wiejskimi a miastami oraz do scenariuszy wymagających wysokiej pozycji instalacji.

Zalecany typ: samonośny kabel optyczny (taki jak ADSS, OPGW).

Funkcje:
ADSS (kabel samonośny wykonany w całości z dielektryka): niemetalowy, samonośny kabel optyczny, odpowiedni do instalacji nad głową, o dobrej odporności na wiatr, lód i promieniowanie UV.

OPGW (kompozytowy przewód uziemiający światłowodu): Kompozytowy przewód uziemiający z włókna optycznego, zwykle używany w liniach energetycznych, pełniący zarówno funkcje przesyłu mocy, jak i komunikacji.

Wybierając kabel światłowodowy do konkretnego środowiska, należy dokonać rozsądnej konfiguracji w oparciu o rzeczywisty scenariusz zastosowania i potrzeby. Do instalacji napowietrznej zalecane są samonośne kable optyczne (takie jak ADSS lub OPGW). Zaletą jest to, że mogą w pełni wykorzystać istniejące linie energetyczne lub zasoby wieży komunikacyjnej bez konieczności stosowania dodatkowych konstrukcji wsporczych, oszczędzając w ten sposób koszty i czas budowy.

Takie kable optyczne mają dobrą odporność na wiatr, lód i promieniowanie UV i nadają się do potrzeb komunikacji na duże odległości o dużej przepustowości, zwłaszcza do szybkiego wdrażania na obszarach wiejskich lub między miastami.

2. Instalacja podziemna
Instalacja podziemna jest odpowiednia w sytuacjach, w których wymagane jest ukryte okablowanie, np. w centrach miast, pomiędzy budynkami lub w środowiskach, w których należy unikać zakłóceń zewnętrznych. Metody instalacji podziemnej obejmują układanie rurociągów, bezpośrednie zakopywanie i budowę mikrowykopów.

Polecane typy:
Układanie rurociągów: Do układania rur należy używać kabli optycznych typu GYTS lub GYTA.
Układanie bezpośrednio w ziemi: Należy używać kabli optycznych typu GYTA53, odpowiednich do bezpośredniego zakopywania w ziemi.
Układanie mikrowykopów: Nadaje się do płytkich instalacji pod ziemią, aby zmniejszyć wpływ na konstrukcję gruntu.

Funkcje:
Opancerzone kable optyczne: takie jak GYTS, GYTA itp. mają metalową warstwę pancerza zapewniającą dodatkową ochronę mechaniczną.
Wodoodporność: podziemne kable optyczne mają zwykle wodoodporną konstrukcję, która zapobiega przenikaniu wilgoci.

W instalacjach podziemnych opancerzone kable optyczne (takie jak GYTS, GYTA itp.) mają lepsze właściwości ochrony fizycznej i mogą skutecznie przeciwstawić się naciskowi gleby, erozji wilgoci i zewnętrznym uszkodzeniom fizycznym. Nadają się do scenariuszy wymagających wysokiej niezawodności i długoterminowej stabilności, aby zapewnić ciągłość i bezpieczeństwo usług komunikacyjnych.

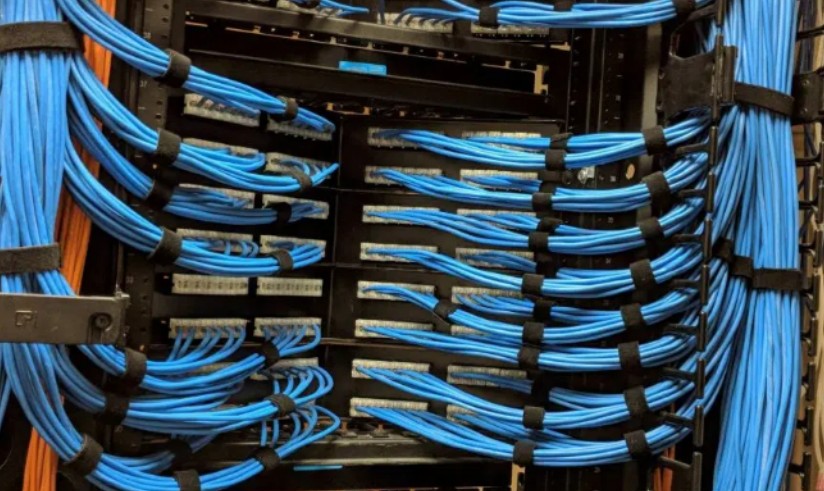

3. Instalacja wewnętrzna
Instalacja wewnętrzna nadaje się do okablowania wewnątrz budynków, takich jak centra danych, biura, domy itp. Wewnętrzne kable optyczne zwykle nie muszą wytrzymywać ekstremalnych warunków środowiskowych, ale muszą spełniać wymagania bezpieczeństwa, takie jak ochrona przeciwpożarowa i ognioodporność.

Polecane typy:
Nieopancerzone miękkie kable optyczne: takie jak GJYXFCH, GJXFH itp., odpowiednie do okablowania pionowego i poziomego w pomieszczeniach.
Spiralne, miękkie kable optyczne: takie jak GJYXFA-50, odpowiednie do środowisk wewnętrznych, które chronią przed ukąszeniami szczurów.

Funkcje:
Dobra elastyczność: łatwe do okablowania w wąskich przestrzeniach.
Konstrukcja ognioodporna: spełnia standardy bezpieczeństwa w pomieszczeniach zamkniętych, aby zapobiec rozprzestrzenianiu się ognia.

W instalacjach wewnętrznych nieopancerzone lub lekkie miękkie kable optyczne (takie jak GJYXFCH, GJXFH itp.) są łatwe w instalacji i nadają się do szybkiego wdrożenia. Nadają się do zastosowań w zakresie okablowania na krótkich dystansach i dużej gęstości, szczególnie w środowiskach biurowych, centrach danych i innych scenariuszach, które wymagają dużej wydajności i elastyczności okablowania.

4. Wybierz rodzaj światłowodu
Przy wyborze kable światłowodowe , należy również wziąć pod uwagę rodzaj światłowodu (jednomodowy lub wielomodowy):

Światłowód jednomodowy (SMF): Nadaje się do komunikacji na duże odległości o dużej przepustowości, takiej jak FTTH, połączenia między centrami danych itp.

Światłowód wielomodowy (MMF): Nadaje się do zastosowań na krótkich dystansach i średniej przepustowości, takich jak sieci lokalne, wewnętrzne okablowanie budynków itp.

5. Inne rozważania
Czynniki środowiskowe: w tym temperaturę, wilgotność, promieniowanie ultrafioletowe, korozję chemiczną itp. oraz należy wybrać kable optyczne o odpowiednim poziomie ochrony.

Metoda instalacji: Różne metody instalacji (takie jak napowietrzna, rurociągowa, zakopana bezpośrednio w ziemi) będą miały wpływ na wybór kabli optycznych, a odpowiednią konstrukcję należy wybrać zgodnie z rzeczywistymi warunkami.

Koszt i konserwacja: Instalacja napowietrzna jest tańsza, ale konserwacja jest stosunkowo złożona; instalacja podziemna jest droższa, ale konserwacja jest wygodniejsza.

Na co należy zwrócić uwagę instalując kable światłowodowe?
Instalacja kabli światłowodowych wymaga zwrócenia uwagi na wiele aspektów, aby zapewnić ich wydajność i bezpieczeństwo. Poniżej znajdują się szczegółowe środki ostrożności:

Unikaj nadmiernego rozciągania i zginania: Rdzeń kabla światłowodowego jest wykonany ze szkła i jest stosunkowo delikatny, dlatego podczas instalacji należy unikać bezpośredniego ciągnięcia samego światłowodu, a ciągnąć tylko części z dużą siłą (takie jak przędza aramidowa lub pręty z włókna szklanego). Jednocześnie należy unikać przekraczania minimalnego promienia zgięcia kabla, aby uniknąć zerwania światłowodu.

Prawidłowo obchodź się z końcem światłowodu: Przed instalacją końcówkę światłowodu należy obrobić odpowiednimi narzędziami i technikami, aby zapewnić jej gładkość i płaskość oraz uniknąć utraty sygnału spowodowanej nierównymi końcówkami.

Stosuj odpowiednie smary: Podczas instalowania kabli optycznych w kanałach należy stosować smary kompatybilne z materiałem płaszcza ochronnego kabla optycznego, aby zmniejszyć obciążenia rozciągające i zapobiec uszkodzeniu światłowodu na skutek tarcia.

Unikaj skręcania i krzyżowania: Podczas instalacji należy unikać skręcania i krzyżowania kabla światłowodowego, zwłaszcza przy jego odwijaniu się ze szpuli, a także skręcania światłowodu na skutek rotacji.

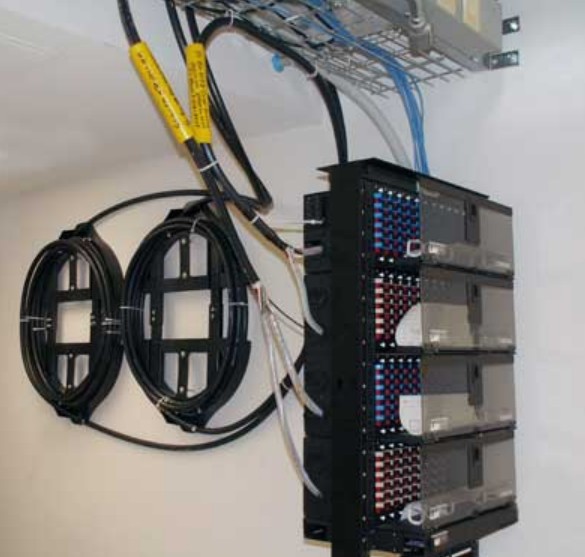

Marża rezerwowa: Po ułożeniu kabla optycznego należy pozostawić odpowiedni margines, aby uniknąć zbytniego naciągnięcia kabla optycznego i zapewnić wystarczającą przestrzeń roboczą w przypadku konieczności splotu.

Warunki środowiskowe: Środowisko instalacji powinno spełniać wymagania robocze sprzętu światłowodowego i unikać ekstremalnych temperatur lub wilgotności, aby uniknąć wpływu na wydajność i żywotność światłowodu.

Środki ostrożności: Podczas instalowania kabli optycznych na dużym obszarze zaleca się noszenie okularów z funkcją filtrowania podczerwieni, aby zapobiec uszkodzeniu oczu przez bezpośrednie patrzenie na laser w światłowodzie.

Testowanie i akceptacja: Po zakończeniu instalacji należy przeprowadzić testy długości, tłumienności, podłączenia węzła i inne testy kabla optycznego przy użyciu sprzętu takiego jak testery kabli optycznych i OTDR, a wyniki należy zapisać i porównać z wymaganiami projektowymi.

Oznaczenie i identyfikacja: Kable optyczne i ich złącza powinny mieć oznaczenia identyfikacyjne oraz zawierać numer, model i specyfikacje kabla optycznego itp., aby ułatwić konserwację i zarządzanie.

Profesjonalna obsługa: Instalacja kable światłowodowe powinny być wykonywane przez doświadczonych techników, aby zapewnić prawidłowe działanie i optymalną wydajność.

Przestrzegając tych środków ostrożności, można zapewnić wydajną i płynną pracę kabli światłowodowych, zmniejszyć koszty konserwacji i wydłużyć ich żywotność.

Jaka jest żywotność i wymagania konserwacyjne kabli światłowodowych?
Żywotność i wymagania konserwacyjne kabli światłowodowych są kluczowymi czynnikami zapewniającymi ich długoterminową stabilną pracę. Żywotność kabli światłowodowych wynosi zazwyczaj od 20 do 30 lat lub nawet dłużej, w zależności od jakości produkcji, środowiska instalacji i praktyk konserwacyjnych. Aby przedłużyć żywotność kabli światłowodowych, należy przestrzegać następujących wymagań konserwacyjnych i środków ostrożności:

Prawidłowo obchodź się z końcówką światłowodu: Przed instalacją końcówkę światłowodu należy obrobić odpowiednimi narzędziami i technikami, aby zapewnić jej gładkość i płaskość oraz uniknąć utraty sygnału spowodowanej nierównymi końcówkami.

Unikaj skręcania i krzyżowania: Podczas instalacji należy unikać skręcania i krzyżowania kabla światłowodowego, zwłaszcza przy zwijaniu się ze szpuli, a także unikać obracania, które mogłoby spowodować skręcenie światłowodu.

Oznaczenie i identyfikacja: Kable optyczne i ich złącza powinny mieć oznaczenia identyfikacyjne, a numery, modele i specyfikacje kabli optycznych powinny być wskazane, aby ułatwić konserwację i zarządzanie.

Obsługa przez profesjonalistów: Instalacja optical fiber cables should be carried out by experienced technicians to ensure correct operation and optimal performance.

Przestrzeganie tych wymagań konserwacyjnych zapewnia wydajną i płynną pracę kable światłowodowe można zapewnić, koszty konserwacji można zmniejszyć, a żywotność można wydłużyć.
