Co to jest zamknięcie złącza światłowodowego?

2025-12-12

W kamieniu węgielnym nowoczesnych sieci komunikacyjnych światłowód pełni rolę „autostrady” do transmisji danych. Aby zapewnić ciągłość tej autostrady i chronić jej delikatne punkty połączeń, opracowano kluczowy element: Zamknięcie złącza światłowodowego , powszechnie znany również jako skrzynka przyłączeniowa kabla optycznego lub skrzynka przyłączeniowa kabla optycznego.

Co to jest zamknięcie złącza światłowodowego?

A Zamknięcie złącza światłowodowego to urządzenie specjalnie zaprojektowane do ochrony złączy światłowodowych (tj. spawów światłowodowych) i końcówek kabli optycznych. Kiedy linie kablowe optyczne wymagają przedłużenia, rozgałęzienia lub naprawy po uszkodzeniu podczas budowy, technicy wykorzystują technologię łączenia światłowodów, aby trwale połączyć dwa segmenty światłowodu. Spawy te są bardzo wrażliwe na zmiany środowiskowe (takie jak wilgoć, kurz i naprężenia mechaniczne), które mogą łatwo prowadzić do osłabienia lub nawet przerwania sygnału.

Podstawową funkcją mufy światłowodowej jest zapewnienie szczelnego, solidnego i wodoodpornego środowiska ochronnego dla tych krytycznych połączeń światłowodowych. Zapewnia, że optyczne linie komunikacyjne utrzymują wysoką jakość, niskie straty i stabilną wydajność transmisji nawet w różnych trudnych warunkach zewnętrznych.

Kluczowe funkcje i zalety skrzynek światłowodowych

Dobrze zaprojektowana skrzynka światłowodowa to coś więcej niż zwykła obudowa; integruje kilka kluczowych funkcji:

Ochrona połączeń: To najważniejsza funkcja. Owija spawane złącze światłowodowe wokół wewnętrznej kasety spawów, zapobiegając uszkodzeniom mechanicznym lub korozji środowiskowej.
Uszczelnienie środowiskowe: W skrzynce połączeniowej zastosowano zaawansowane technologie uszczelniania (takie jak rurki termokurczliwe lub uszczelnienia mechaniczne), aby skutecznie zapobiegać przedostawaniu się wody, wilgoci, kurzu i chemikaliów. Ma to kluczowe znaczenie dla zapewnienia długoterminowej stabilności spawu światłowodowego.
Zarządzanie kablami: Skrzynka połączeniowa posiada naukowo zaprojektowaną strukturę zarządzania światłowodami (taką jak tace na złącza i gniazda do mocowania rurek wiązki) w celu racjonalnego rozmieszczenia, mocowania i nadmiarowego przechowywania włókien, zapobiegając nadmiernemu zginaniu i utracie włókien.
Wytrzymałość mechaniczna: Materiał skrzynki jest zwykle wykonany z konstrukcyjnych tworzyw sztucznych o wysokiej wytrzymałości, charakteryzujących się doskonałą odpornością na uderzenia, odporność na wibracje i odporność na starzenie, zdolnych wytrzymać naprężenia mechaniczne w różnych środowiskach układania, w tym w instalacjach zakopanych, napowietrznych i kanałowych.

Typowe typy złączy światłowodowych

W oparciu o projekt konstrukcyjny i środowisko instalacyjne, złącza światłowodowe dzielą się głównie na dwa typy: poziome i pionowe. Każdy typ ma swoje unikalne scenariusze zastosowań i zalety:

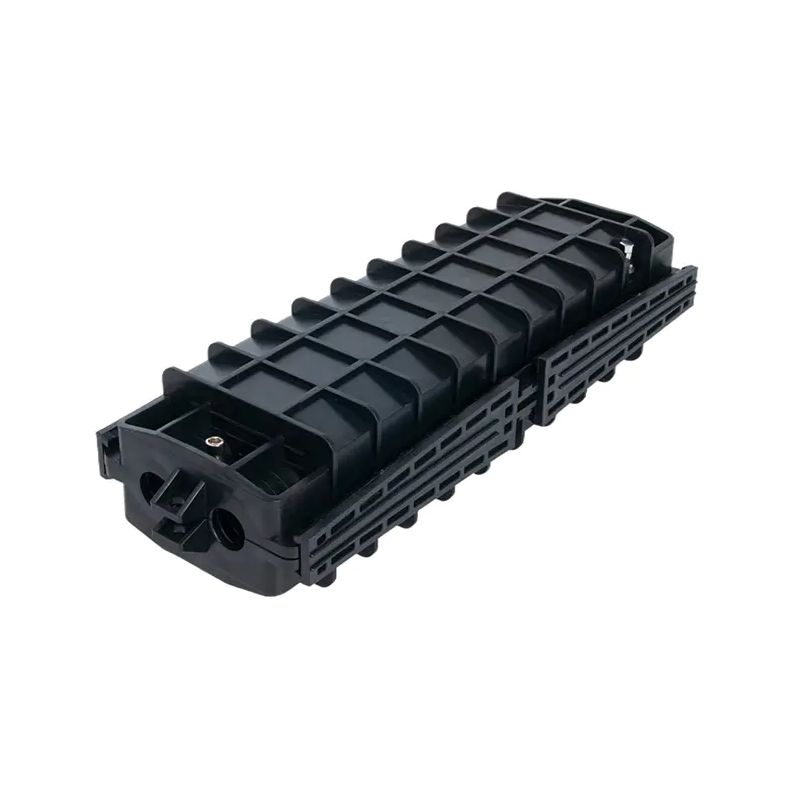

1. Zamknięcie złącza poziomego/liniowego

Charakterystyka: Zamknięcia połączeń poziomych są zazwyczaj płaskie i przypominają konstrukcję owalną lub wydłużoną. Porty wejściowe i wyjściowe kabli są zwykle umieszczone na obu końcach, co pozwala na proste ułożenie kabli w linii.

Obowiązujące środowiska: Ten typ konstrukcji jest szczególnie odpowiedni do połączeń prostych (kabel nieprzerwany) lub połączeń odgałęźnych w światłowodowych liniach miejskich. Są one powszechnie spotykane w środowiskach układania napowietrznych, w kanałach lub tunelach, ponieważ ich kształt ułatwia ciągłe prowadzenie kabli.

2. Zamknięcie złącza pionowego/kopułowego

Charakterystyka: Zamknięcia złączy pionowych mają kształt kopuły, dlatego nazywane są również „pudełkami kopułowymi”. Wszystkie porty wejściowe i wyjściowe kabli są skupione w dolnym porcie wejściowym, co zapewnia zwartą konstrukcję.

Odpowiednie środowiska: Pionowa konstrukcja zapewnia dużą elastyczność, dzięki czemu nadaje się do różnych złożonych scenariuszy, szczególnie w środowiskach o ograniczonej przestrzeni, takich jak podziemne włazy, otwory wentylacyjne lub słupy sprzętowe. Jego unikalna konstrukcja zazwyczaj ułatwia obsługę i otwieranie podczas konserwacji spawu światłowodowego.

Od dużych centrów danych po sieci światłowodowe ostatniej mili (FTTH).

Zamknięcie złącza światłowodowego Puszki połączeniowe są nieodzownym elementem. Nie są one jedynie prostymi złączami światłowodowymi, ale raczej „strażnikami” stabilnej pracy całej sieci komunikacyjnej. Wybór wysokiej jakości skrzynek światłowodowych i standardowych procesów łączenia światłowodów ma kluczowe znaczenie dla zapewnienia jakości komunikacji, zmniejszenia kosztów eksploatacji i konserwacji oraz uzyskania niezawodnego zasięgu sieci.
