Jak zainstalować szybkie złącze światłowodowe LC?

2026-01-03

W nowoczesnym okablowaniu sieci światłowodowych szybkie złącze światłowodowe LC stało się kluczowym elementem w budowie FTTH (Fibre to the Home) i centrach danych ze względu na niewielkie rozmiary, niskie straty i łatwość obsługi. Umożliwia łączenie na zimno na miejscu za pomocą prostych narzędzi, eliminując potrzebę stosowania skomplikowanego sprzętu do łączenia termojądrowego i znacznie poprawiając wydajność konstrukcji.

I. Przygotowanie: Wymagane narzędzia i materiały

Przed rozpoczęciem instalacji upewnij się, że posiadasz następujące profesjonalne narzędzia gwarantujące jakość połączenia:

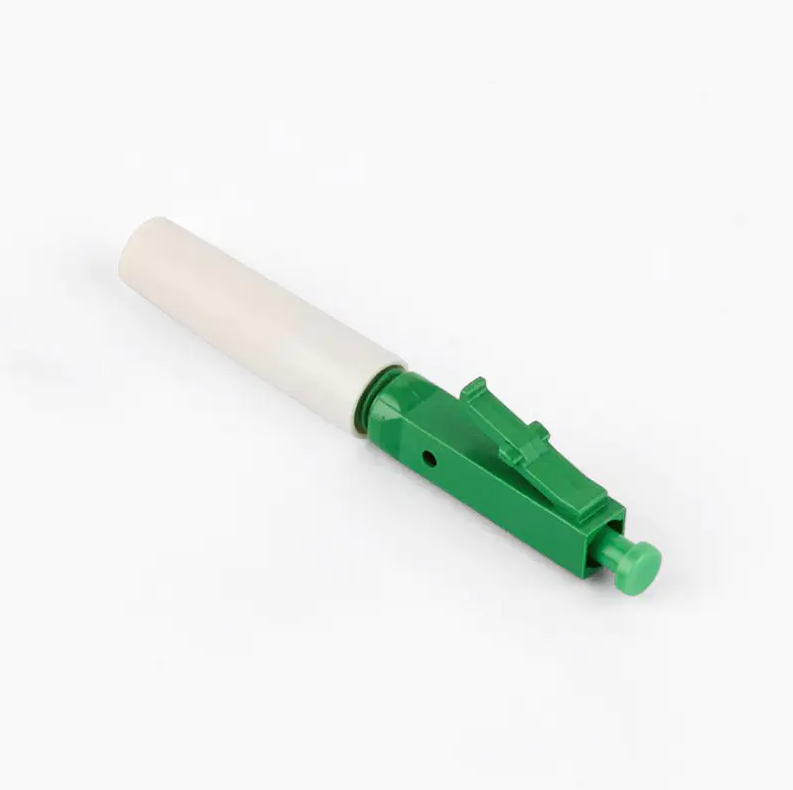

Elementy szybkiego złącza światłowodowego LC
Szczypce do ściągania izolacji ze światłowodów (szczypce Millera)
Striptizerka długości włókien światłowodowych
Precyzyjny przecinak światłowodowy
Niestrzępiące się chusteczki i alkohol o wysokiej czystości
Wizualny lokalizator uszkodzeń (czerwony długopis)

II. Kroki instalacji szybkiego złącza światłowodowego LC

1. Włóż nakładkę tylną

Najpierw włóż wcześniej nasadkę końcową szybkiego złącza światłowodowego LC na włókno. Jest to krok, o którym najłatwiej zapomnieć; jeśli spróbujesz zainstalować go po przetworzeniu światłowodu, będziesz musiał powtórzyć proces.

2. Zdejmij powłokę włóknistą

Za pomocą szczypiec do zdejmowania izolacji usuń płaszcz zewnętrzny i wewnętrzną powłokę włókna. Zwykle zaleca się długość odizolowania wynoszącą 40–50 mm. Podczas tego procesu należy wywierać równomierny nacisk, aby uniknąć uszkodzenia powierzchni włókna szklanego.

3. Oczyść włókno

Do czyszczenia gołego włókna należy używać niestrzępiącej się ściereczki zwilżonej alkoholem. Ten krok jest kluczowy, ponieważ najmniejsze cząsteczki kurzu zwiększają tłumienie wtrąceniowe złącza światłowodowego.

4. Odetnij włókno

Umieść oczyszczone włókno w urządzeniu do usuwania długości i odetnij je zgodnie ze specyfikacjami wymaganymi przez szybkie złącze światłowodowe LC (zwykle wymagana jest długość gołego włókna 10 mm-12 mm). Użyj precyzyjnego tasaka, aby zapewnić płaską powierzchnię czołową.

5. Włóż i zablokuj

Ostrożnie włóż przygotowane włókno do korpusu złącza. Kiedy zaobserwujesz lekkie zagięcie („mikrozgięcie”) światłowodu wewnątrz złącza, oznacza to, że włókno uzyskało pełny kontakt z wstępnie osadzonym rdzeniem światłowodu. W tym momencie naciśnij przełącznik blokujący, aby zabezpieczyć włókno i dokręć nasadkę ogonową.

6. Testowanie wydajności

Po montażu zaleca się wykonanie wstępnego testu przy użyciu czerwonego długopisu. Jeśli na złączu nie ma widocznego wycieku światła, oznacza to pomyślne wykonanie zimnego połączenia.

III. Wskazówki dotyczące poprawy wydajności szybkozłączy światłowodowych LC

Aby zapewnić długoterminową stabilność sieci światłowodowej, podczas użytkowania należy zwrócić uwagę na następujące kwestie Szybkozłącza światłowodowe LC :

Ochrona powierzchni czołowej: Przed włożeniem nie wolno dopuścić do kontaktu końcówki światłowodu z jakimkolwiek przedmiotem.

Czyste środowisko: Pracuj w środowisku możliwie wolnym od kurzu, aby uniknąć zanieczyszczenia środowiska wpływającego na transmisję sygnału.

Wielokrotne użycie: Chociaż większość Szybkozłącza światłowodowe LC obsługują wiele połączeń, częsty demontaż i ponowny montaż zwiększą straty. Jeśli to możliwe, zaleca się wykonanie połączenia za jednym razem.

Opanowanie prawidłowej metody instalacji Szybkozłącza światłowodowe LC może nie tylko obniżyć koszty budowy, ale także skutecznie zagwarantować stabilność przepustowości sieci. Wraz z popularyzacją technologii komunikacji światłowodowej, to wydajne rozwiązanie do łączenia na zimno staje się głównym nurtem w branży.
