Jakie są funkcje światłowodowej skrzynki zaciskowej?

2025-12-05

We współczesnych sieciach komunikacyjnych a skrzynka przyłączeniowa światłowodu (Fiber Optic Terminal Box), powszechnie znana jako światłowodowa skrzynka rozdzielcza, światłowodowa skrzynka korytarzowa lub światłowodowa skrzynka rozdzielcza, jest niezbędnym kluczowym elementem okablowania światłowodowego. Działa jak „centralny układ nerwowy” sieci światłowodowej, ponosząc kluczową odpowiedzialność za łączenie, ochronę i zarządzanie zewnętrznymi kablami światłowodowymi z urządzeniami wewnętrznymi lub kablami światłowodowymi użytkownika.

Podstawowe funkcje światłowodowej skrzynki zaciskowej

The skrzynka przyłączeniowa światłowodu jest genialnie zaprojektowany, integrując wiele kluczowych operacji w optycznym łączu komunikacyjnym, aby zapewnić stabilność i niezawodność transmisji sygnału optycznego. Jego główne funkcje można podsumować w następujący sposób:

1. Wprowadzenie, mocowanie i ochrona kabli

Funkcja mocowania

Kable światłowodowe wprowadzone zewnętrznie muszą być bezpiecznie zamocowane wewnątrz skrzynki zaciskowej światłowodu, aby zapobiec przemieszczeniu na skutek naprężenia lub wibracji, unikając w ten sposób wpływu na stabilność punktu połączenia światłowodu.

Funkcja ochrony

Skrzynka zaciskowa światłowodu zapewnia solidną obudowę, która skutecznie chroni końcówki kabli i wewnętrzne kable światłowodowe przed czynnikami środowiskowymi (takimi jak kurz, wilgoć i przypadkowe uderzenia fizyczne) przed korozją i uszkodzeniami.

2. Łączenie i przechowywanie światłowodów

Funkcja gąbki

Skrzynka zaciskowa światłowodu zawiera dedykowaną tacę do spawów do łączenia gołych włókien i pigtaili w przychodzącym kablu optycznym. Jest to kluczowy krok w trwałym połączeniu zewnętrznego szkieletowego kabla optycznego z wewnętrznymi kablami połączeniowymi.

Funkcja przechowywania

Po spawaniu nieużywane lub nadmiarowe włókna, a także połączone złącza należy starannie zwinąć i przechowywać w tacy splotów, aby zachować rozsądny promień zgięcia, zapobiec tłumieniu światła oraz ułatwić późniejszą konserwację i zarządzanie.

3. Zakończenie światłowodu i połączenie krosowe

Zakończenie

Na drugim końcu pigtaila znajdują się wstępnie zainstalowane złącza światłowodowe (takie jak SC, LC itp.). Złącza te są mocowane do panelu skrzynki zaciskowej światłowodu za pomocą adapterów. Proces ten nazywany jest terminacją światłowodu.

Połączenie poprawki

Za pomocą adapterów użytkownicy lub urządzenia mogą używać światłowodowych kabli krosowych do łączenia światłowodowej skrzynki zaciskowej ze sprzętem do transmisji optycznej (takim jak OLT, ONT, modem optyczny itp.), umożliwiając elastyczną dystrybucję i routing sygnału. Jest to ostatni krok w uzyskaniu dostępu światłowodowego.

4. Kompleksowe zarządzanie i wygoda konserwacji

Scentralizowane zarządzanie

Skrzynki zaciskowe światłowodów centralizują złożone połączenia światłowodowe, kable krosowe i punkty splotów w jednej obudowie, znacznie poprawiając efektywność zarządzania i estetykę okablowania.

Łatwa konserwacja

Modułowa i wyraźnie oznaczona konstrukcja pozwala technikom szybko zlokalizować i rozwiązać problemy. Niezależnie od tego, czy wykonujesz łączenie, wymianę kabla krosowego, czy rutynowe inspekcje, wszystko można wykonać sprawnie, bez wpływu na inne linie.

Scenariusze zastosowań i znaczenie skrzynek zaciskowych światłowodów

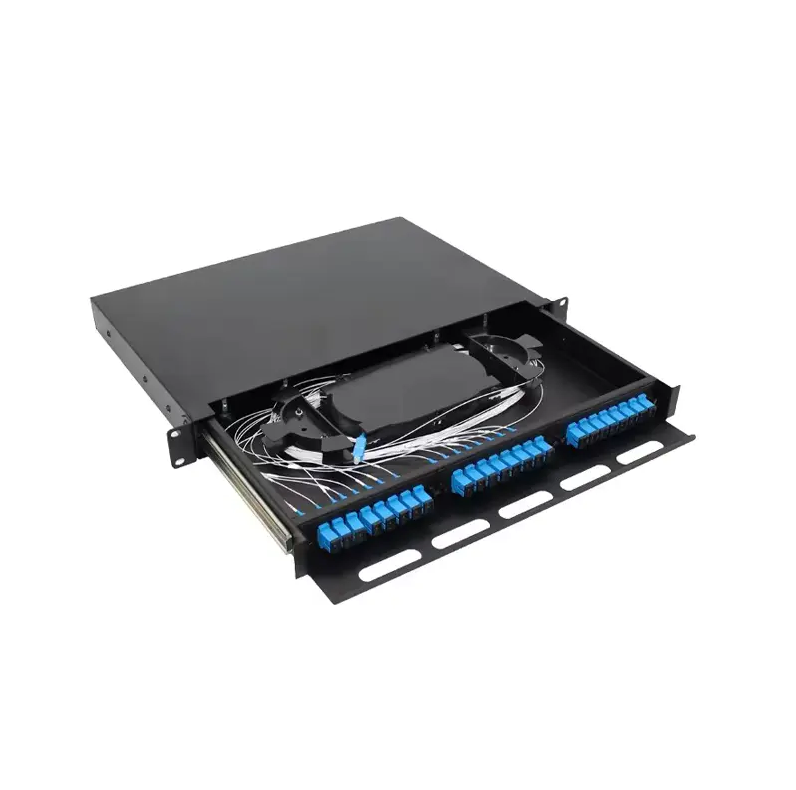

Skrzynki zaciskowe światłowodowe są dostępne w różnych typach, od stacjonarnych, przez montowane na ścianie, po montowane w stojakach, i są szeroko stosowane w różnych scenariuszach komunikacji optycznej, w tym:

FTTH (światłowód do domu): Służy jako punkt końcowy dostępu do kabla światłowodowego w korytarzach lub domach użytkowników.
LAN (sieć lokalna): Stosowany do agregacji i dystrybucji kabli światłowodowych w centrach danych lub okablowaniu sieci korporacyjnych.
Stacje bazowe i pomieszczenia sprzętowe: Służy jako urządzenie przejściowe i zabezpieczające przed wprowadzeniem kabli światłowodowych do sprzętu komunikacyjnego.

Skrzynka zaciskowa światłowodu to coś więcej niż zwykła obudowa; jest to krytyczny węzeł zapewniający płynną, niezawodną i wydajną transmisję sygnałów optycznych z zewnętrznej sieci szkieletowej do terminala użytkownika.

Często zadawane pytania (FAQ)

Jakie są główne funkcje skrzynki zaciskowej światłowodu?

Jest odpowiedzialny za wprowadzanie, mocowanie, łączenie, zakańczanie i zarządzanie łataniem kabli optycznych.

Jaka jest funkcja łączenia światłowodowej skrzynki zaciskowej?

Łączy trwale gołe włókna i pigtaile (kable światłowodowe ze złączami) wewnątrz wprowadzonego zewnętrznie kabla optycznego.

Jaki jest cel zakończenia (lub wprowadzenia poprawek)?

Łączy spawane włókna światłowodowe z panelem za pomocą adapterów, umożliwiając elastyczne podłączenie do optycznych urządzeń transmisyjnych (takich jak modemy optyczne) za pomocą światłowodowych patchcordów.
