Wszystko, co musisz wiedzieć o kablach światłowodowych

W dzisiejszym, silnie połączonym świecie, szybkie i stabilne połączenia internetowe stały się istotną częścią pracy i życia. Jako rdzeń nowoczesnych sieci komunikacyjnych, kable światłowodowe zrewolucjonizowały transmisję danych dzięki swojej wyjątkowej wydajności. Jednak dla wielu pozostają one w dużej mierze nieznaną dziedziną, pełną technicznego żargonu.

Co to jest kabel światłowodowy?

Kabel światłowodowy to medium sieciowe wykorzystujące sygnały świetlne do przesyłania danych. W przeciwieństwie do tradycyjnych kabli miedzianych, które do przesyłania informacji wykorzystują sygnały elektryczne, rdzeń światłowodu składa się z włókien wykonanych ze szkła lub tworzywa sztucznego o wysokiej czystości. Włókna te przenoszą dane w postaci impulsów świetlnych. Opierając się na zasadzie fizycznej całkowite wewnętrzne odbicie sygnały optyczne rozchodzą się z dużą prędkością w rdzeniu światłowodu, co zapobiega ich łatwemu wyciekaniu nawet po zgięciu.

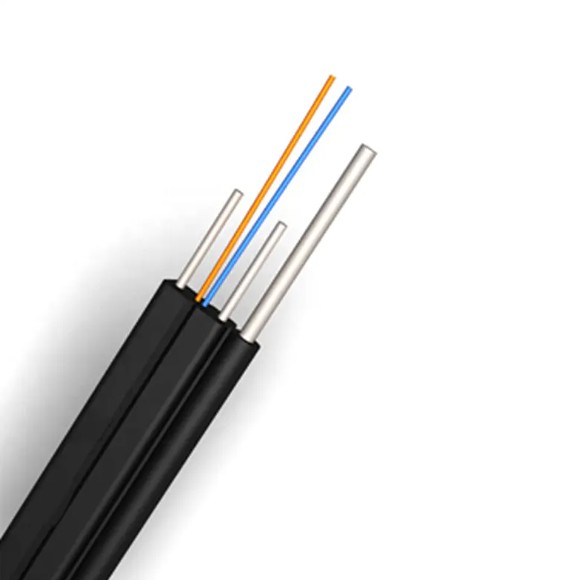

Typowa struktura

Typowy kabel światłowodowy zazwyczaj składa się z następujących elementów:

Ta wielowarstwowa struktura zapewnia kable światłowodowe takie zalety, jak duża prędkość, szerokie pasmo, niskie tłumienie, odporność na zakłócenia elektromagnetyczne i transmisja na duże odległości.

Rodzaje kabli światłowodowych

W zależności od tego, jak światło rozchodzi się w światłowodzie, kable światłowodowe można podzielić na dwie główne kategorie:

Kabel światłowodowy jednomodowy (SMF)

Średnica rdzenia światłowodu jest wyjątkowo mała (około 9 mikronów), a światło rozchodzi się w jednym trybie prostym, co powoduje minimalne rozproszenie i zniekształcenie. Dzięki temu nadaje się do transmisji na duże odległości, rzędu dziesiątek, a nawet setek kilometrów. Jest powszechnie stosowany w telekomunikacyjnych sieciach szkieletowych, sieciach metropolitalnych i podmorskich systemach komunikacyjnych.

Wielomodowy kabel światłowodowy (MMF)

Rdzeń światłowodu jest grubszy (50 lub 62,5 mikrona), co pozwala na propagację światła wieloma drogami. Dzięki temu jest stosunkowo niedrogi i nadaje się do transmisji na krótkie odległości o dużej przepustowości, na przykład w centrach danych, sieciach lokalnych i okablowaniu wewnątrzbudynkowym. Jednak ze względu na dyspersję modową jego odległość transmisji i przepustowość są ograniczone w porównaniu do światłowodu jednomodowego.

Złącza kabli światłowodowych

Aby podłączyć kable światłowodowe do przełączników, routerów lub innych urządzeń, wymagane są specjalistyczne złącza i adaptery światłowodowe. Złącza te precyzyjnie wyrównują końcówki światłowodów, aby zapewnić płynną transmisję sygnału optycznego.

Złącza SC

Złącze SC (z ang. Subscriber Connector) jest jednym z najczęściej stosowanych złączy światłowodowych. Posiada kwadratową plastikową obudowę z zatrzaskową konstrukcją typu push-pull, co ułatwia instalację i demontaż. Jego zalety to niska strata wtrąceniowa, wysoka strata odbiciowa oraz stabilna i niezawodna wydajność.

Adaptery światłowodowe SC

Adapter światłowodowy SC jest kluczowym elementem umożliwiającym połączenie dwóch złączy SC. Zwykle jest to kwadratowe plastikowe pudełko z wewnętrzną tuleją ceramiczną, która precyzyjnie wyrównuje rdzenie światłowodowe dwóch złączy SC, umożliwiając połączenie optyczne. Adaptery dostępne są w wersji simplex (połączenie jednego włókna) lub duplex (połączenie dwóch włókien).

Złącze LC

Złącze LC (Lucent Connector) jest preferowanym wyborem w środowiskach okablowania o dużej gęstości. Jego niewielkie rozmiary, o połowę mniejsze niż złącze SC, pozwalają na umieszczenie większej liczby złączy światłowodowych na tej samej przestrzeni. Złącza LC wykorzystują również konstrukcję zatrzaskową typu push-pull. Ze względu na kompaktową konstrukcję i doskonałą wydajność są one szeroko stosowane w środowiskach o ograniczonej przestrzeni, takich jak centra danych i panele krosowe.

Adapter światłowodowy LC

Adapter światłowodowy LC jest również kompaktowy i służy do połączenia dwóch złączy LC. Jest to zazwyczaj konstrukcja dupleksowa, zapewniająca połączenie światłowodowe o dużej gęstości i znacznie oszczędzająca miejsce w szafie.

Złącze FC

Złącze FC (złącze ferrule) posiada połączenie gwintowe. Użytkownicy obracają złącze, aby je dokręcić, zapewniając bardzo stabilne połączenie nawet w środowiskach narażonych na wibracje lub duże wstrząsy. Złącza FC są powszechnie spotykane w sprzęcie telekomunikacyjnym, przemysłowych systemach sterowania i instrumentach precyzyjnych.

Adapter światłowodowy FC

Adapter światłowodowy FC wykorzystuje również połączenie gwintowe, zapewniając solidną platformę połączeniową dla złącza FC, zapewniając stabilną transmisję sygnału optycznego nawet w trudnych warunkach.

Złącze ST

Złącze ST (Straight Tip) to złącze z mechanizmem zatrzaskowym bagnetowym, podobnym kształtem do złącza BNC. Zatrzaśnięcie wymaga przekręcenia i było kiedyś bardzo popularnym typem złącza w sieciach światłowodowych. Jednakże ze względu na większy rozmiar i mniej wygodny mechanizm blokujący niż złącza SC i LC, złącza ST są stopniowo wycofywane w nowych wdrożeniach sieciowych, ale nadal można je znaleźć w niektórych starszych urządzeniach i sieciach.

Adapter światłowodowy ST

Adaptery światłowodowe ST łączą dwa złącza ST. Ich konstrukcja z zamkiem bagnetowym zapewnia bezpieczne połączenie i jest powszechnie stosowana w starszych urządzeniach LAN.

Kabel światłowodowy dzięki swoim doskonałym parametrom stał się nieodzownym elementem nowoczesnych sieci komunikacyjnych. Niezależnie od tego, czy planujesz sieć korporacyjną, budujesz centrum danych, czy po prostu interesujesz się technologią komunikacyjną, zrozumienie różnych typów, struktur i metod połączeń kabli światłowodowych pomoże Ci lepiej zrozumieć i wykorzystać tę zaawansowaną technologię, zapewniając solidną podstawę naszego cyfrowego życia.
