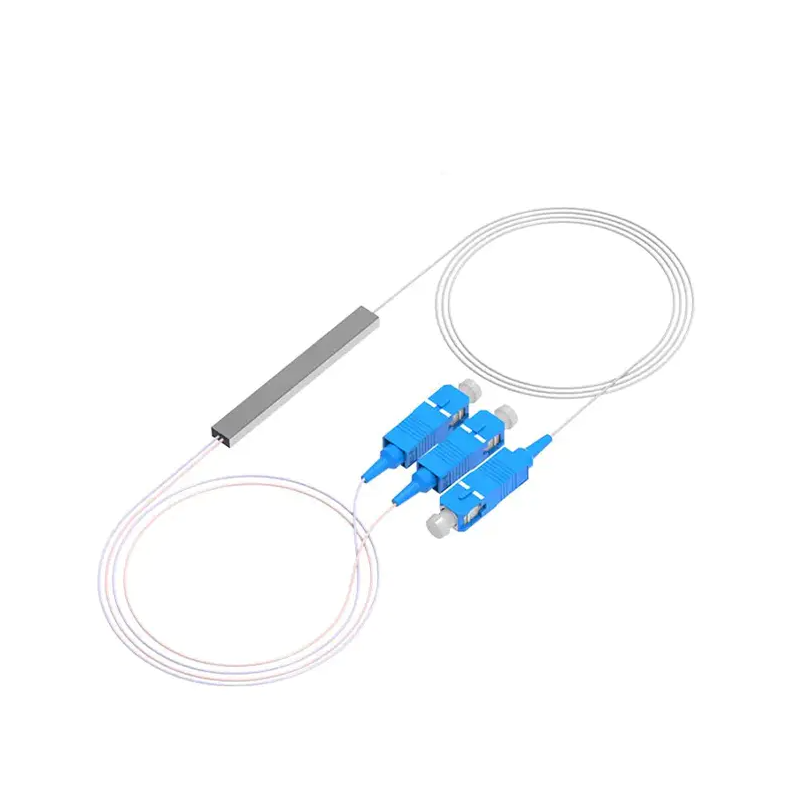

A światłowodowy rozdzielacz PLC (Planar Lightwave Circuit Splitter) to pasywne urządzenie optyczne oparte na technologii planarnego falowodu optycznego. Jego podstawowa zasada polega na tym, że poprzez wytrawienie precyzyjnych ścieżek falowodów optycznych na podłożu kwarcowym wejściowy sygnał optyczny jest równomiernie rozdzielany na wiele portów wyjściowych zgodnie z wcześniej określonym stosunkiem (np. 1:4, 1:8, 1:32 itd.) przy użyciu efektów sprzęgania i dystrybucji światła.
Proces ten opiera się głównie na sieci struktury rozgałęzień w kształcie litery Y wewnątrz chipa. Sygnał optyczny rozchodzi się w falowodzie, przechodząc przez szereg jednostek rozdzielających, aby uzyskać równomierny rozkład energii. W porównaniu z tradycyjnymi, skondensowanymi dwustożkowymi rozdzielaczami stożkowymi, światłowodowy rozdzielacz PLCs mają znaczące zalety, takie jak wysoka dokładność podziału, możliwość dostosowania szerokiej długości fali, duża stabilność i kompaktowy rozmiar.
I. Technologia podstawowa: Jak działa planarny falowód optyczny?
Proces produkcyjny światłowodowy rozdzielacz PLCs jest podobny do chipów półprzewodnikowych. Do jego podstawowych technologii należą:
- Materiały i osadzanie: Warstwa falowodu o wyższym współczynniku załamania światła jest formowana na podłożu krzemowym lub kwarcowym przy użyciu takich metod, jak chemiczne osadzanie z fazy gazowej.
- Fotolitografia i trawienie: Zaprojektowany wzór falowodu (głównie układy odgałęzień w kształcie litery Y) jest przenoszony na warstwę falowodu za pomocą fotolitografii, a kanały fizyczne powstają poprzez trawienie.
- Łączenie i pakowanie: Wyprodukowany układ PLC jest precyzyjnie ustawiony i trwale połączony z wejściowymi/wyjściowymi układami światłowodowymi, aby zapewnić wydajną transmisję sygnałów optycznych.
Kluczem do całego procesu jest uzyskanie niskostratnego i spójnego podziału optycznego, zapewniającego wysoce równomierną dystrybucję mocy optycznej na każdym porcie wyjściowym.
II. Główne zalety i scenariusze zastosowań
Rozgałęźniki optyczne PLC stały się głównym wyborem dla nowoczesnych sieci optycznych ze względu na ich liczne zalety w zakresie wydajności:
- Jednolite dzielenie: Wejściowa moc optyczna jest równomiernie rozłożona, co zapewnia wysoką dokładność współczynnika podziału.
- Nieczułość na długość fali: Stabilna wydajność w szerokim zakresie długości fal od 1260 nm do 1650 nm, odpowiednia dla różnych standardów komunikacyjnych.
- Kompaktowy i stabilny: Konstrukcja oparta na chipie zapewnia niewielkie rozmiary, niewrażliwość na zmiany temperatury otoczenia i wibracje oraz wysoką niezawodność.
- Wysoka liczba kanałów: Z łatwością realizuje podział wysokokanałowy 1×N (np. 1×64, 1×128).
Główne obszary zastosowań:
- Sieci światłowodowe do domu (FTTH): W pasywnych sieciach optycznych (PON) służy jako urządzenie rozdzielające rdzeń w optycznej sieci dystrybucyjnej (ODN), rozprowadzając sygnały z centrali do wielu użytkowników końcowych.
- Połączenia międzycentralne w centrach danych: Stosowany do dystrybucji sygnału w optycznych płytach montażowych i optycznych łączach wzajemnych.
- Systemy telewizji kablowej: Umożliwia wielopunktową dystrybucję optycznych sygnałów wideo.
- Testowanie i wykrywanie: Stosowany jako jednostka dystrybucji ścieżki optycznej w światłowodowych urządzeniach testowych i rozproszonych sieciach czujników.
III. Przyszłe trendy rozwojowe
Wraz z wdrożeniem 5G, modernizacją gigabitowych sieci optycznych i wzrostem ruchu w centrach danych, światłowodowy rozdzielacz PLC rynek nadal rośnie. Przyszły rozwój technologiczny skupi się na:
- Wyższa integracja: Opracowywanie chipów z większą liczbą gałęzi (np. 1 × 256) i integrowanie ich z funkcjami takimi jak multipleksowanie z podziałem długości fali (WDM) w jeden moduł.
- Miniaturyzacja i niski koszt: Udoskonalanie procesów w celu dalszego zmniejszenia rozmiaru urządzenia i obniżenia kosztów produkcji.
- Inteligentne zarządzanie: Badanie integracji z funkcjami monitorowania, takimi jak optyczne reflektometry w dziedzinie czasu (OTDR), w celu stworzenia możliwych do monitorowania inteligentnych sieci ODN.
Światłowodowe rozgałęźniki PLC, dzięki swoim stabilnym i wydajnym możliwościom podziału w oparciu o technologię planarnego falowodu optycznego, stały się kamieniem węgielnym budowy szybkich szerokopasmowych sieci optycznych. Ich ciągła ewolucja technologiczna będzie silnie wspierać przyszły rozwój sieci całkowicie optycznych w kierunku większej wydajności i większej inteligencji.
