Światłowodowa skrzynka rozdzielcza (FDB) jest niezbędnym urządzeniem w światłowodowych sieciach komunikacyjnych. Zapewnia bezpieczny, scentralizowany punkt zarządzania kablami optycznymi wprowadzanymi do budynków lub terminali użytkowników. Niezależnie od tego, czy chodzi o projekty przemysłowe na dużą skalę, centra danych, czy rozwiązania światłowodowe (FTTH), właściwe wykorzystanie FDB ma kluczowe znaczenie dla zapewnienia stabilnej transmisji sygnału optycznego i poprawy wydajności konserwacji sieci.
Kluczowe funkcje i struktura światłowodowej skrzynki rozdzielczej

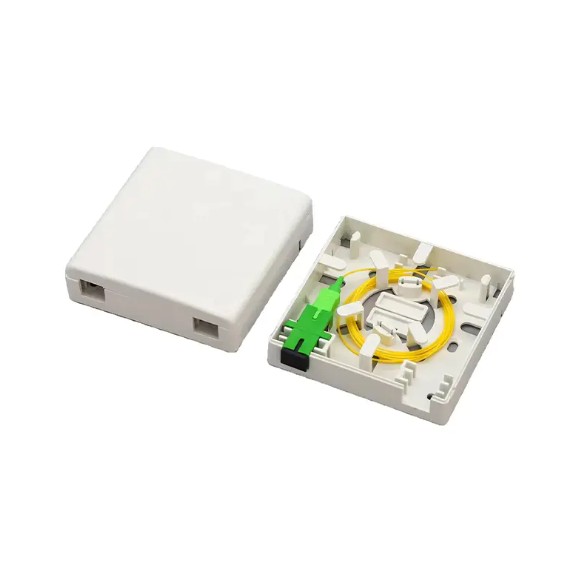

Podstawowe funkcje A panele światłowodowe mają na celu zabezpieczanie, ochronę, łączenie, zakańczanie i dystrybucję kabli optycznych. Zwykle składa się z obudowy skrzynkowej, wewnętrznego panelu złączy światłowodowych, tacy spawów, urządzenia do przechowywania włókien i uchwytów kablowych. Zrozumienie tych komponentów ułatwi lepszą obsługę i konserwację:
- Wejście kablowe i uchwyt: Chroni kable optyczne przed uszkodzeniami mechanicznymi przy wejściu do skrzynki rozdzielczej i zabezpiecza je przed przemieszczaniem.
- Łączenie i przechowywanie włókien: Zapewnia czysty i bezpieczny obszar do łączenia włókien. Połączone włókna są następnie zwijane i przechowywane na tacy spawów, aby chronić złącza włókien.
- Patchowanie i połączenie światłowodowe: Połącz łączone rdzenie światłowodowe z kablami krosowymi za pomocą adapterów (takich jak kable SC i LC) w celu ustanowienia połączeń z zewnętrznym sprzętem światłowodowym (takim jak przełączniki i transceivery światłowodowe). To właśnie oznacza „łatka”.
Kroki prawidłowego korzystania z krosownicy światłowodowej
1. Instalacja i mocowanie
Patch box światłowodowy powinien być zainstalowany w suchym, czystym i łatwo dostępnym miejscu, takim jak pomieszczenie komunikacyjne, pomieszczenie ze sprzętem lub ściana korytarza.
- Wybór miejsca: Upewnij się, że temperatura i wilgotność otoczenia spełniają wymagania sprzętu i zapewniają wystarczającą przestrzeń do pracy i przyszłej rozbudowy.
- Zabezpieczanie: Przymocuj skrzynkę połączeniową do ściany lub stojaka za pomocą elementów mocujących, takich jak wkręty rozporowe. Trzymaj pudełko prosto.
2. Wprowadzenie i mocowanie kabla
- Rozbieranie: W razie potrzeby odizoluj kabel światłowodowy, pozostawiając odpowiednią długość na wejście do obszaru łączenia.
- Bezpieczne: Użyj zacisków kablowych lub opasek kablowych, aby zabezpieczyć rdzeń wzmacniający i płaszcz zewnętrzny kabla światłowodowego w obudowie, aby wytrzymać napięcie i chronić światłowód przed naprężeniami.
3. Łączenie i zwijanie włókien
- Przygotowanie rdzenia światłowodowego: Przygotuj rdzeń z gołego włókna kabla optycznego i rdzeń z gołego włókna pigtaila. Jeden koniec pigtaila zawiera gołe włókno do łączenia; drugi koniec zawiera złącze do podłączenia do panelu.
- Łączenie: Użyj spawarki światłowodowej, aby wykonać precyzyjne łączenie, aby zminimalizować straty na spawach.
- Przechowywanie i ochrona: Zabezpiecz złącze za pomocą rurki termokurczliwej i starannie zwiń je w tacce na złącza. Promień zgięcia włókna podczas zwijania nie powinien być mniejszy niż minimum określone przez producenta włókna, zazwyczaj nie mniej niż 40 mm, aby zapobiec zwiększonym stratom włókna.
4. Okablowanie i łączenie
- Łączenie: Włóż złącze (np. złącze SC) pigtaila światłowodowego do adaptera na panelu krosowym światłowodu.
- Połączenie kabla krosowego: Aby podłączyć adapter na panelu do zewnętrznego sprzętu komunikacyjnego, użyj światłowodowych kabli krosowych. Upewnij się, że model kabla krosowego odpowiada typowi adaptera.
Wskazówki dotyczące zarządzania dotyczące optymalizacji wykorzystania panelu krosowego światłowodów
Wydajny panele światłowodowe zarządzanie może znacznie zmniejszyć awaryjność sieci i koszty konserwacji.
- Jasne oznakowanie: Wyraźnie oznacz każde włókno, port i kabel krosowy, wskazując jego punkt początkowy i końcowy, a także jego przeznaczenie (np. „łącze wysyłające” lub „dostęp użytkownika”).
- Zarządzanie kablami: Użyj opasek kablowych lub zacisków kablowych, aby starannie związać światłowodowe kable krosowe i włókna przechowywane w obudowie, aby uniknąć sieciowania i splątania oraz aby zapewnić płynny przepływ powietrza.
- Regularna kontrola: Regularnie sprawdzaj wnętrze panelu krosowego, aby upewnić się, że jest wolne od kurzu i wilgoci oraz że wszystkie połączenia są pewne i niezawodne. W razie potrzeby użyj miernika mocy optycznej, aby sprawdzić siłę sygnału optycznego.
Patch panele światłowodowe pełnią funkcję mostu łączącego linie kabli optycznych z urządzeniami końcowymi. Jakość ich wykorzystania i zarządzania bezpośrednio determinuje wydajność całej światłowodowej sieci komunikacyjnej. Dzięki ustandaryzowanym procesom instalacji i ulepszonemu zarządzaniu można zmaksymalizować niezawodność i wydajność transmisji sieci światłowodowej, zapewniając użytkownikom stabilną i szybką transmisję danych.
