Jak wybrać kabel światłowodowy?

2026-01-31

Wybierając A Kabel światłowodowy , zasadniczy wniosek jest następujący: należy dopasować typ kabla do środowiska zastosowania (wewnątrz/na zewnątrz), odległości transmisji i wymagań dotyczących przepustowości. W przypadku zastosowań długodystansowych i wymagających dużej przepustowości (takich jak komunikacja między budynkami), Światłowód jednomodowy (OS2) jest pierwszym wyborem; do oszczędnych połączeń na krótkich dystansach w ramach centrów danych, Światłowód wielomodowy (OM3/OM4) jest lepszym rozwiązaniem. Dodatkowo materiał płaszcza zewnętrznego (taki jak OFNR lub LSZH) musi być zgodny z lokalnymi przepisami bezpieczeństwa przeciwpożarowego.

Zdefiniuj odległość transmisji: jednomodowa lub wielomodowa

Pierwszym krokiem w wyborze Kabel światłowodowy jest określenie zasięgu transmisji. Światłowody dzieli się głównie na dwie kategorie, różniące się znacznie wydajnością fizyczną i kosztami.

Światłowód jednomodowy (SMF): Posiada wyjątkowo małą średnicę rdzenia (ok. 9 mikronów), pozwalającą na propagację tylko jednej wiązki światła. Nadaje się do transmisji na duże odległości do 10 km lub nawet dalej. Powszechnym standardem jest OS2 .

Światłowód wielomodowy (MMF): Ma większą średnicę rdzenia (50 lub 62,5 mikrona), co pozwala na jednoczesną propagację wielu sygnałów świetlnych. Nadaje się do stosowania na krótkich dystansach do 550 metrów, takich jak wewnętrzne sieci przedsiębiorstw lub serwerownie.

Metryka wydajności	Jednomodowy (OS2)	Wielomodowy (OM3/OM4)
Źródło światła	Laserowe	LED lub VCSEL
Typowy dystans	Do 10 km - 40 km	300 m - 550 m (w zależności od prędkości)
Koszt okablowania	Kabel jest tani, transceivery drogie	Kabel nieco więcej, transceivery tanie
Przepustowość	Prawie nieograniczone	Zmniejsza się wraz z odległością

Dostosuj się do środowiska zastosowania: parametry wewnętrzne, zewnętrzne i płomień

Trwałość A Kabel światłowodowy zależy od konstrukcji kurtki zewnętrznej. Nie można używać standardowego kabla krosowego do zastosowań wewnętrznych w trudnych warunkach zewnętrznych.

Wewnętrzny kabel światłowodowy

Koncentruje się na elastyczności i odporności ogniowej. Zazwyczaj wykorzystuje konstrukcję ze szczelnym buforem, ułatwiającą demontaż i łączenie.

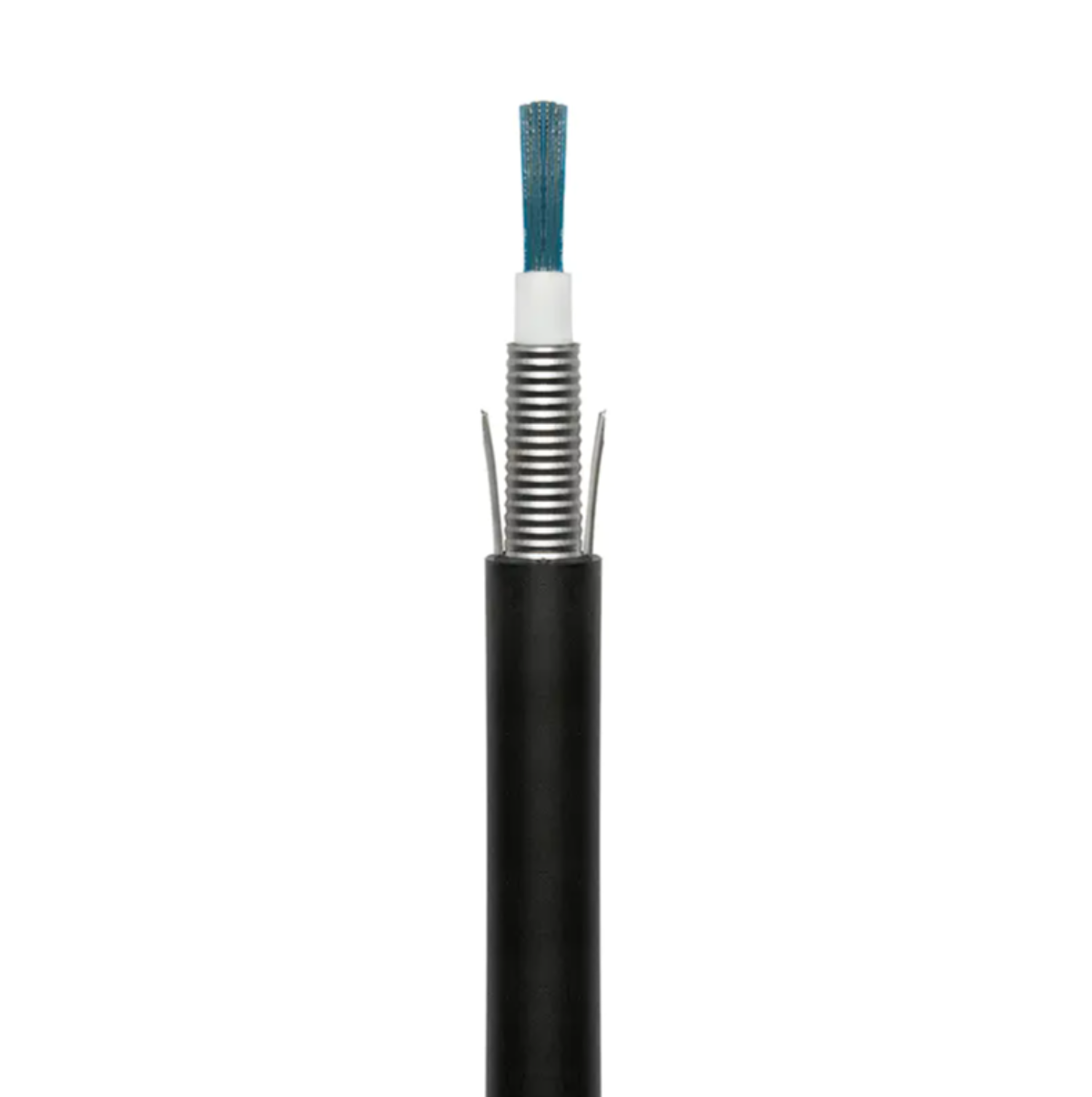

Zewnętrzny kabel światłowodowy

Wymaga wodoodporności, odporności na promieniowanie UV i gryzoni. Zwykle wykorzystuje A konstrukcja spleciona z luźną rurką wypełniony żelem blokującym wodę.

Typ uniwersalny do użytku wewnątrz/na zewnątrz

Łączy w sobie podwójną charakterystykę, często stosowaną w scenariuszach, w których światłowód jest doprowadzany z zewnątrz do budynku bez potrzeby pośredniego łączenia.

Przykład: Podczas okablowania szybów pionowych (pionu) w wieżowcach, OFNR należy stosować kable znamionowe; jeśli jest to przestrzeń nadsufitowa (Plenum), OFNP należy stosować kable o wyższej ognioodporności, aby w przypadku pożaru nie wydzielały się duże ilości toksycznego dymu.

Weź pod uwagę wymagania dotyczące liczby rdzeni i przyszłą rozbudowę

Liczba rdzeni a Kabel światłowodowy określa jego współbieżną zdolność przetwarzania. Planując, należy nie tylko uwzględniać bieżące potrzeby, ale także rezerwować 20% - 30% redundancja.

Dwupoziomowy: Najpopularniejsza konfiguracja, jedna do wysyłania i druga do odbierania.
Pień wielowłóknowy: Typowe specyfikacje obejmują 12-rdzeniowy, 24-rdzeniowy, a nawet 144-rdzeniowy. W preterminowanych systemach MTP/MPO o dużej gęstości, 12- lub 24-rdzeniowe włókna światłowodowe stanowią podstawę do budowy sieci 40G lub 100G.

Dopasuj typy złączy i parametry mechaniczne

Zapewnij Kabel światłowodowy który wybierzesz, jest kompatybilny z istniejącym sprzętem sieciowym.

Interfejs złącza: Typowe typy obejmują LC (zminiaturyzowany interfejs, główny nurt w centrach danych), SC (często używane w sieciach dostępowych operatorów) oraz ST (używany w starszym sprzęcie lub monitorowaniu przemysłowym).
Wytrzymałość na rozciąganie: Jeśli włókno musi być przeciągnięte przez długie przewody, należy sprawdzić jego maksymalne dopuszczalne napięcie (zwykle w niutonach, N).

Zalecenia dotyczące równoważenia kosztów i wydajności

W rzeczywistych zakupach wiele osób zmaga się z kosztami. Proszę zapoznać się z poniższymi sugestiami:

1. Krótki dystans (<300m) i ograniczony budżet: Wybierz światłowód wielomodowy OM3/OM4. Chociaż sam kabel jest nieco droższy, pasujące moduły optyczne (SFP) są o około 30% - 50% tańsze niż moduły jednomodowe.
2. Względy związane z dużą odległością lub przyszłością: Bezpośrednio układaj jednomodowy OS2. Pomimo wyższych inwestycji początkowych w sprzęt, obsługuje bezproblemową aktualizację do 400G lub nawet wyższych prędkości w przyszłości.
