12-rdzeniowy, 24-rdzeniowy czy 48-rdzeniowy? Jak określić pojemność skrzynki zaciskowej światłowodu?

Aby określić idealną pojemność dla a Skrzynka zaciskowa światłowodu (FOTB) , musisz dopasować liczbę włókien – czy 12-rdzeniowy, 24-rdzeniowy lub 48-rdzeniowy —do aktualnej gęstości aktywnych abonentów, z uwzględnieniem: Marża wzrostu 20-30%. dla przyszłej rozbudowy. Wybór właściwej pojemności zapobiega nadmiernej alokacji przy wysokich początkowych nakładach kapitałowych i pozwala uniknąć technicznych wąskich gardeł wynikających z niedostatecznej alokacji.

Zrozumienie pojemności skrzynki zaciskowej światłowodu

Pojemność skrzynki zaciskowej światłowodu odnosi się do maksymalnej liczby rdzeni światłowodowych, które urządzenie może zakończyć, połączyć i rozprowadzić wśród użytkowników końcowych. Ten fizyczny limit jest definiowany przez liczbę portów adaptera (SC, LC lub FC) oraz przestrzeń wewnętrzną dostępną dla korytek połączeniowych i zarządzania kablami.

W nowoczesnym FTTH (światłowód do domu) i FTTB (światłowód do budynku) we wdrożeniach skrzynka zaciskowa pełni rolę pomostu pomiędzy kablem dystrybucyjnym a kablami odgałęzionymi prowadzącymi do siedziby klienta. A 12-żyłowa skrzynka zaciskowa światłowodowa jest zwykle używany w małych skupiskach mieszkalnych, natomiast Modele 48-rdzeniowe są standardem w blokach mieszkalnych o dużej gęstości lub centrach handlowych. Wybrana pojemność decyduje o skalowalności sieci i wydajności konserwacji.

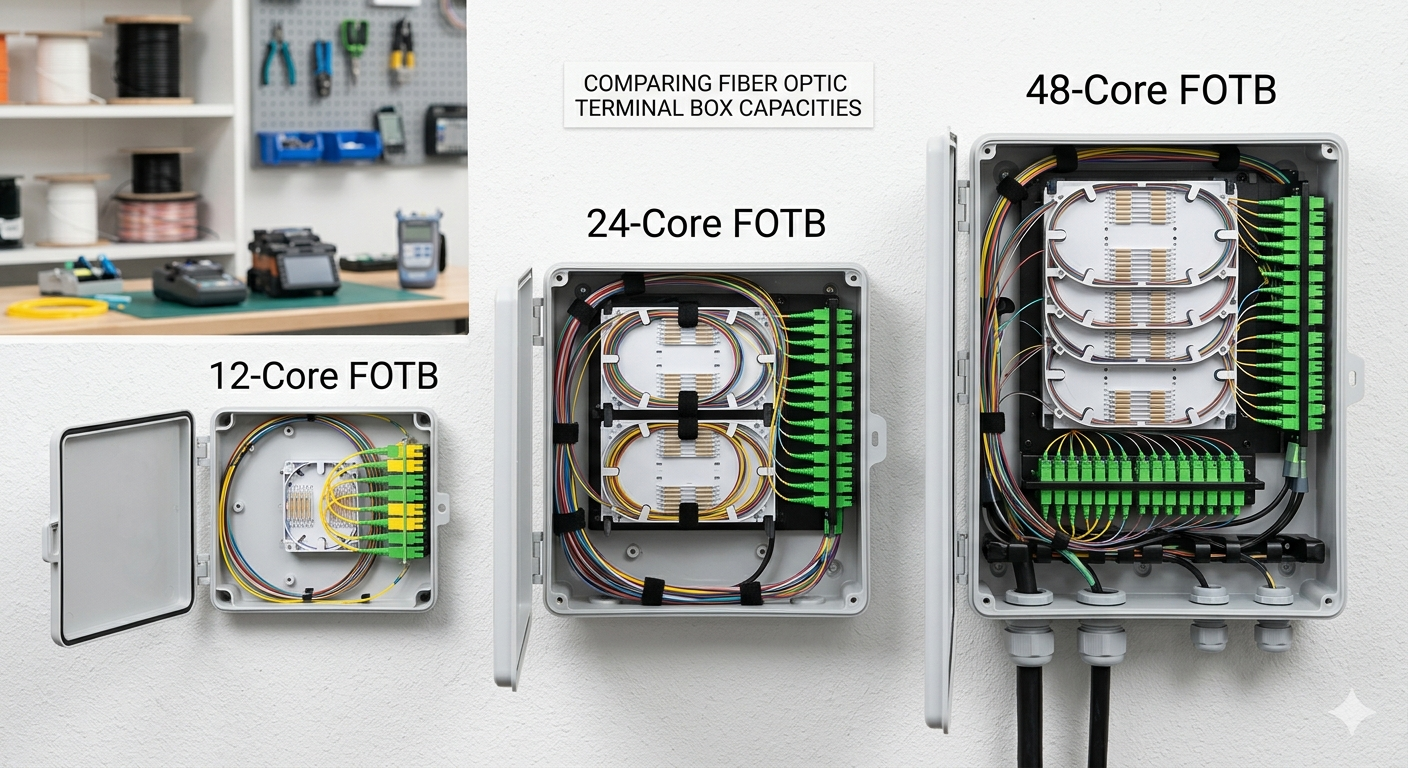

12-rdzeniowy vs. 24-rdzeniowy vs. 48-rdzeniowy: analiza porównawcza

Podstawowa różnica między tymi zdolnościami polega na gęstość portów i powierzchnia przestrzenna , co bezpośrednio wpływa na koszt wdrożenia na abonenta. Wybór pomiędzy tymi opcjami wymaga równowagi pomiędzy ograniczeniami przestrzennymi a przewidywanym współczynnikiem wykorzystania usług światłowodowych.

Kluczowe czynniki określające pojemność skrzynki zaciskowej światłowodu

Gęstość abonentów to najważniejszy parametr przy obliczaniu wymaganej wydajności skrzynki zaciskowej. Należy przeprowadzić badanie terenu, aby określić całkowitą liczbę gospodarstw domowych lub biur w promieniu 50 metrów od proponowanego punktu instalacji.

1. Obecne i przyszłe stawki abonamentowe

Zawsze instaluj 25% większa pojemność niż sugerują Twoje obecne „ciepłe leady”, aby uwzględnić organiczny rozwój sieci. Jeśli masz dzisiaj 10 zainteresowanych klientów, a 12-żyłowa skrzynka zaciskowa światłowodowa może wydawać się wystarczające, ale nie pozostawia miejsca na błędy lub rejestrację przyszłych sąsiadów. W tym scenariuszu A 24-rdzeniowa skrzynka zapewnia znacznie bezpieczniejszy bufor.

2. Typ złączy światłowodowych (SC vs. LC)

Używanie Adaptery LC Duplex może skutecznie podwoić pojemność standardowej skrzynki zaciskowej w porównaniu do Adaptery SC . Jeśli fizyczna przestrzeń instalacyjna jest ograniczona (np. ciasna szafa gospodarcza), można uzyskać 48-rdzeniową gęstość w 24-rdzeniowej obudowie, przełączając się na złącza LC.

3. Architektura sieciowa (P2P vs. PON)

Pasywna sieć optyczna (PON) architektury często używają rozdzielaczy wewnątrz Skrzynka zaciskowa światłowodu , co znacząco zmienia wymagania dotyczące przestrzeni wewnętrznej. Jeśli umieścisz w pudełku rozdzielacz PLC w skali 1:16, a 24-rdzeniowa skrzynka to minimalny zalecany rozmiar do zarządzania światłowodem wejściowym, modułem rozdzielacza i 16 wyjściowymi kablami odgałęźnymi, bez przekraczania promień zgięcia włókna .

Dlaczego 24-rdzeniowa skrzynka zaciskowa światłowodu to „idealny punkt”

The Pojemność 24 rdzeni zapewnia najlepszą równowagę pomiędzy kosztem sprzętu i wszechstronnością instalacji w środowiskach podmiejskich i miejskich. Jest wystarczająco duży, aby pomieścić rozgałęźniki i zapewnia znaczny potencjał wzrostu, ale wystarczająco mały, aby można go było zamontować na słupach energetycznych bez nadmiernego oporu wiatru.

• Efektywność kosztowa: Różnica w cenie między procesorem 12-rdzeniowym a 24-rdzeniowym często wynosi mniej niż 15%, a mimo to zapewnia o 100% większą pojemność.
• Prostota operacyjna: Technicy mogą zastosować jeden typ skrzynki dla większości bloków mieszkalnych, redukując potrzebę posiadania zróżnicowanych zapasów części zamiennych.
• Elastyczność podziału: A 24-rdzeniowa skrzynka może z łatwością pomieścić dwa rozdzielacze 1:8 lub jeden rozdzielacz 1:16 z dużą ilością miejsca na luz kablowy.

Wyzwania techniczne związane z modułami o dużej pojemności (48 rdzeni i więcej)

Zarządzanie kablami staje się wykładniczo trudniejsze, gdy liczba włókien wzrasta do 48 rdzeni i więcej. Niewłaściwe routing w przypadku dużej gęstości Skrzynka zaciskowa światłowodu prowadzi do strat makrozgięciowych, które mogą pogorszyć sygnał dla kilkudziesięciu klientów jednocześnie.

Podczas wdrażania Skrzynki 48-rdzeniowe , upewnij się, że urządzenie posiada:

• Niezależne tace łączące: Co najmniej cztery oddzielne tace do izolowania różnych wiązek włókien.
• Przejrzyste systemy etykietowania: Zintegrowane karty identyfikacyjne dla każdego portu, aby zapobiec błędom technika podczas konserwacji.
• Solidne dławiki kablowe: Możliwość zabezpieczenia kabli dystrybucyjnych o dużej średnicy i do 48 pojedynczych kabli odgałęźnych bez uszczerbku dla... Stopień wodoodporności IP65 lub IP67 .

Scenariusz ze świata rzeczywistego: wybór pojemności mieszkania na 30 mieszkań

Dla budynku mieszczącego 30 lokali mieszkalnych a 48-rdzeniowa skrzynka zaciskowa światłowodowa to jedyny logiczny wybór zapewniający 100% dostępność usług i zabezpieczenie na przyszłość. Podczas gdy 24-rdzeniowa skrzynka jest tańszy, pozostawiłby 6 jednostek bez możliwości serwisowania, co spowodowałoby konieczność późniejszej dodatkowej instalacji, która kosztowałaby trzykrotność początkowych oszczędności.

Często zadawane pytania (FAQ)

Czy mogę później zaktualizować wersję 12-rdzeniową do 24-rdzeniowej?

Nie, Pojemność skrzynki zaciskowej światłowodu jest zwykle mocowany przez fizyczną obudowę i panel adaptera. Modernizacja wymaga wymiany całej skrzynki i ponownego połączenia wszystkich istniejących połączeń, co powoduje znaczne przestoje w działaniu usługi. Zawsze lepiej jest od początku nieco zwiększyć alokację.

Czy liczba włókien wpływa na stopień ochrony IP skrzynki?

Pośrednio tak. jako liczba rdzeni wzrasta zwiększa się liczba portów wyjściowych dla kabli odgałęźnych. Jeśli Skrzynka zaciskowa światłowodu nie jest zaprojektowany z wysokiej jakości uszczelkami dla 48 pojedynczych kabli, jest bardziej podatny na wnikanie wilgoci niż mniejsza 12-żyłowa skrzynka z mniejszą liczbą otworów.

Jaki wpływ ma zastosowanie złączy LC w 48-rdzeniowej skrzynce?

Używanie Złącza LC Duplex pozwala na osiągnięcie 48 rdzeni w przestrzeni fizycznej zwykle zarezerwowanej dla 24 złączy SC. Jest to rozwiązanie o dużej gęstości, idealne dla centrów danych lub zatłoczonych pomieszczeń telekomunikacyjnych, gdzie przestrzeń na ścianie jest na wagę złota.

Ostateczna lista kontrolna dotycząca wyboru skrzynki zaciskowej światłowodu

Przed sfinalizowaniem zakupu skorzystaj z tej listy kontrolnej, aby upewnić się, że Pojemność skrzynki zaciskowej światłowodu idealnie pasuje do wymagań Twojego projektu:

• Całkowita liczba potencjalnych subskrybentów: Policz każdy możliwy punkt połączenia.
• Bufor rozszerzeń: Dodaj 20% do całkowitej liczby.
• Wymagania dotyczące rozdzielacza: Upewnij się, że skrzynka ma dedykowane gniazda dla rozdzielaczy PLC, jeśli używasz PON.
• Środowisko: Wybierz skrzynki o stopniu ochrony zewnętrznej (IP65) do montażu na słupie lub ścianie.
• Typ włókna: Dopasuj wewnętrzne pigtaile (G.652D lub G.657A) do swojego kabla dystrybucyjnego.

Podsumowanie: Ustalanie Pojemność skrzynki zaciskowej światłowodu jest kompromisem pomiędzy kosztami a zabezpieczeniem na przyszłość. Podczas Skrzynki 12-rdzeniowe służyć potrzebom obszarów wiejskich i Skrzynki 48-rdzeniowe obsługiwać gęstość zaludnienia, 24-rdzeniowa skrzynka zaciskowa światłowodowa pozostaje standardem branżowym dla większości wdrożeń FTTH ze względu na elastyczność i efektywne zarządzanie kablami.
